LD SYSTEMS CURV 500 I AMP AMPLI DE PUISSANCE 4x 240W, instal.rack 1U, DSP

XS 200, XS 400, XS 700

Les amplificateurs LD Systems XS sont destinés aux petites et moyennes installations audio ? fixes ou mobiles. D'un format pour installation en rack 1U, ces amplificateurs de classe D offrent le choix entre le mode bridgé, stéréo et parallèle, une activation temporisée des étages de sortie ainsi qu'une protection contre les courts circuits, la surchauffe et la surcharge.

Ces amplificateurs à deux canaux offrent des options d'entrée symétrique sur XLR3, symétrique sur jack 6,35mm ou asymétrique sur RCA par canal. Les sorties pour les canaux A et B sont proposées sur des connecteurs compatibleS Speakon ou sur des bornes à visser. L'activation temporisée des étages de sortie, la protection contre les courts circuits, la surchauffe et la surcharge sont présentes en standard sur toutes les versions. Les amplificateurs XS sont refroidis, le XS 200 par convection et les XS 400 et XS 700 par un ventilateur silencieux.

Le panneau arrière présente toute la connectique d'entrée et de sortie ainsi que l'entrée secteur sur IEC, l'ouverture d'aération et la commutation. L'alimentation est commutable entre 115V et 230V. Des sélecteurs permettent de choisir entre le mode stéréo, bridgé ou parallèle, d'activer le limiteur ou la fonction de levage de masse et de régler le gain afin d'ajuster la sensibilité d'entrée de l'amplificateur. Le gain de tension de 26dB est préréglé à la position centrale du commutateur du gain d'entrée sur tous les amplificateurs XS.

Le panneau avant présente des fentes d'aération, le bouton marche/arrêt et les potentiomètres de réglage du gain. Des LED vertes témoins indiquent la mise sous secteur, la présence du signal, le mode parallèle et bridgé. Des LED rouges indiquent l'écrêtage et des LED jaunes indiquent l'activation de la protection de l'amplificateur.

Note :1- à 1kHz; 2 - lxhxp

IPA 412 T, IPA 424 T

Disponibles en deux formats de puissance, 4x 120W (IPA 412 T) ou 4x 240W (IPA 424 T), ces amplificateurs 4 canaux encastrables en rack 1U ont été conçus principalement pour les hôtels, les salles de conférence, les écoles ou les lieux de culte. Ces amplificateurs de classe D peuvent fonctionner avec des systèmes de ligne de 70 ou 100 V, ou avec des systèmes à faible impédance sur 4 ohms grâce à la technologie sans transformateur. La fonctionnalité DSP interne comprend des filtres passe-haut et passe-bas qui peuvent être activés par des commutateurs DIP situés sur le panneau arrière. Une entrée à distance via une connexion RJ45 permet à l'utilisateur de contrôler via une architecture CAN (controller area network).

Le panneau avant de l'amplificateur présente le bouton de mise en veille ainsi que diverses DEL indiquant l'activation de la protection, la limitation et l'entrée du signal audio. Il y a également des symboles LED pour signifier la coupure des canaux et le fonctionnement en mode bridge. Le panneau arrière regroupe toutes les connexions d'entrée et de sortie, y compris deux borniers à 6 points pour les canaux d'entrée 1 et 2, 3 et 4. Au-dessus de ces entrées se situent deux commutateurs à 3 voies permettant de sélectionner les modes bridge, stéréo et parallèle. Des témoins lumineux associés et des commandes de niveau d'entrée sont également placés au-dessus des entrées. L'entrée et la sortie à distance se font au moyen de connexions RJ45, et une connexion microUSB, destinée uniquement à des fins de service, est également positionnée sur le panneau arrière. La section de sortie de l'amplificateur dispose de quatre connexions de bornier à 4 voies, ainsi que de commutateurs DIP pour les réglages du DSP, d'une LED pour l'identification du verrouillage à distance pour la carte d'extension Ethernet en option, et de connexions de relais de défaut. Un emplacement d'extension est prévu pour les cartes Ethernet/Dante optionnelles que LD Systems concevra à l'avenir.

Note: 1, à 1kHz; 2, ponté; 3, veille/pleine charge.

DSP 44 K, DSP 45 K

Le DSP 44 K et le DSP 45 K ont les mêmes caractéristiques physiques et de puissance, mais le DSP 44 K bénéficie en plus de la connectivité Dante pour le contrôle du réseau.

Les amplificateurs de la série DSP ont été conçus pour le "renforcement sonore exigeant à grande échelle". Ces amplificateurs de classe H intègrent un DSP 24 bits qui permet de contrôler les filtres FIR et IIR, l'égaliseur paramétrique, le crossover, le délai, les fonctions de limitation et le préréglage des haut-parleurs. Ce contrôle DSP est accessible via un ordinateur compatible exécutant le logiciel OCS de LD Systems (téléchargement gratuit sur www.ld-systems.com).

Le panneau arrière de l'amplificateur regroupe toutes les connectivités entrées/sorties, notamment 4 entrées ligne symétriques sur connecteurs XLR 3 points, 4 sorties de liaison symétriques sur connecteurs XLR 3 points, 4 sorties d'amplificateur sur connecteurs SpeakON, une connectivité Ethernet via RJ45, et dans le cas du DSP 44 K, des connexions Dante primaire et secondaire. Deux évents de ventilation sont également positionnés sur le panneau arrière pour éviter toute surchauffe. Le panneau avant de l'amplificateur présente un écran à cristaux liquides multifonctionnel qui affiche des informations telles que les niveaux audio, la coupure des canaux, les listes de menus et les paramètres d'édition. Un bouton rotatif combiné permet d'accéder aux menus et de sélectionner les paramètres. Des LED d'écrêtage indiquent que l'amplificateur fonctionne dans la plage des seuils supérieurs. Une interface USB permet d'accéder à la gestion du DSP via le logiciel OCS compatible. Enfin, un interrupteur de mise sous/hors tension est situé sur le côté droit du panneau avant. L'alimentation se fait par le biais d'un câble d'alimentation captif muni d'une fiche secteur.

Caractéristiques communes

Note: 1, à 1kHz; 2, ponté; 3, veille/pleine charge.

Egalement disponible en coffret rack en bois avec panneau de connexion associé. Voir DSP 44 K RACK et DSP 45 K RACK.

DSP 44 K PB, DSP 45 K PB

Panneau de connexion d'entrée/sortie à monter en rack 1U pour amplificateurs DSP 44 K/DSP 45 K.

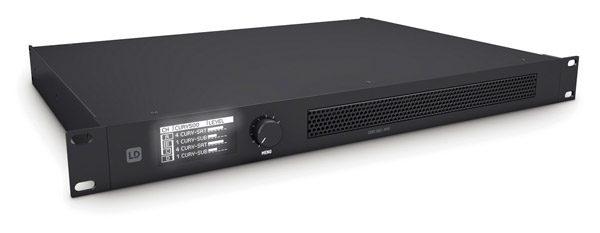

CURV 500

L'amplificateur classe D, rackable 1U, fournit 4x 240W à 2,7/4ohms, ce qui permet de piloter jusqu'à six satellites CURV 500 ou un subwoofer CURV 500 ISUB par canal. Un écran OLED permet à l'utilisateur d'identifier et d'accéder rapidement aux menus, y compris les menus DSP intégrés pour contrôler le délai et l'égalisation paramétrique.

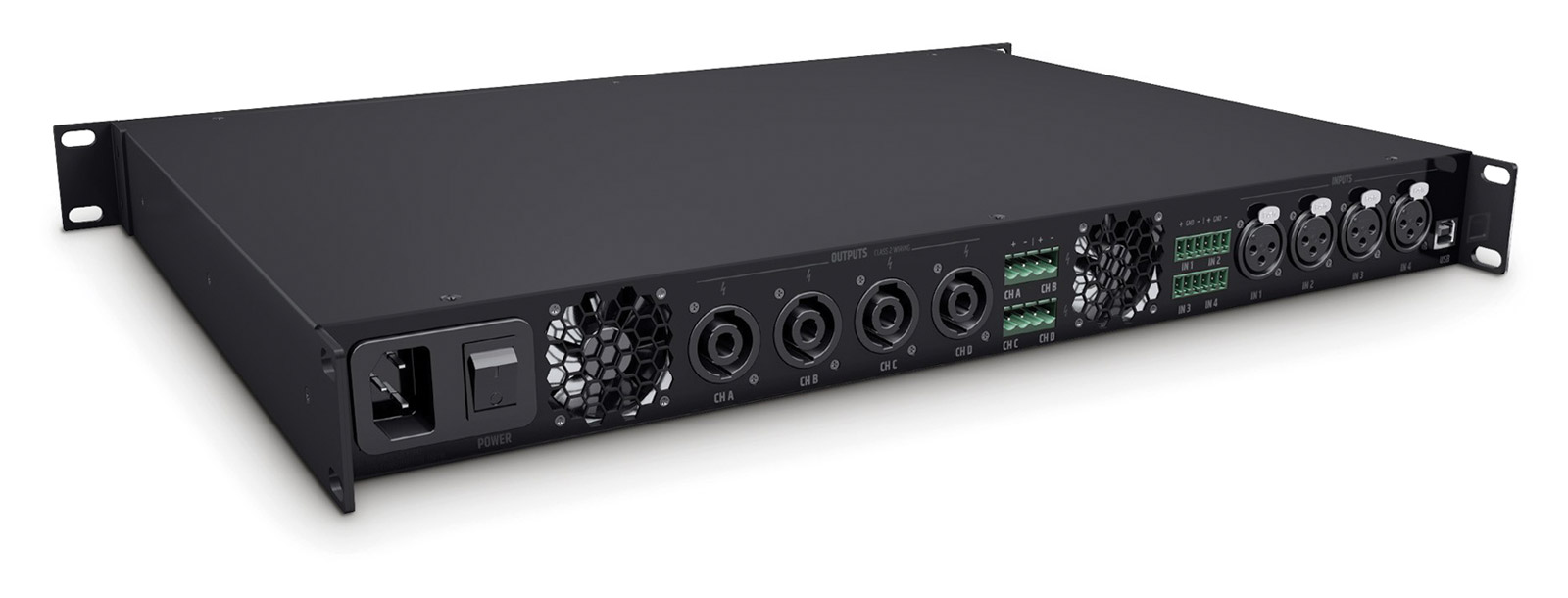

Le panneau arrière regroupe toute la connectivité entrée/sortie, y compris 4 entrées ligne symétriques sur XLR 3 points, 4 entrées sur bornier 3 points à utiliser comme alternatives aux entrées XLR, 4 sorties SpeakON et 4 sorties sur bornier 2 points à utiliser comme alternatives. L'alimentation secteur est assurée par un connecteur IEC avec un interrupteur à bascule associé. Le panneau frontal comporte un écran OLED, un cadran à double fonction (pousser et tourner) et un grand orifice pour le ventilateur à température contrôlée.

Note :1- à 1kHz; 2 - lxhxp
