RDL HR-MP2A PREAMPLI MICRO double entrée, symétrique, stéréo, sortie mono, fantôme 24/48V, filtres

Code stock
57-4622
Marque
RDL (Radio Design Labs)
Référence produit
  • HR-MP2A
RDL HR-MP2A PREAMPLI MICRO double entrée, symétrique, stéréo, sortie mono, fantôme 24/48V, filtres
RDL HR-MP2A PREAMPLI MICRO double entrée, symétrique, stéréo, sortie mono, fantôme 24/48V, filtres

RDL - SÉRIE HALF-RACK - INTERFACES AV

Les modules RDL Half-Rack sont logés dans des boîtiers métalliques pouvant être utilisés en autonome avec les pieds en caoutchouc fournis. Chaque module dispose d'un capot dans lequel une bande légende peut être insérée afin d’identifier l'appareil. Deux modules peuvent être montés côte à côte dans une fixation pour installation en rack 19" 1U, disponible séparément.

CONVERTISSEURS A/N ET N/A

CONVERTISSEURS DE FORMAT

PREAMPLIFICATEURS MICROPHONES

Les préamplificateurs pour deux microphones HR-MP2A et HR-MP2 présentent tous deux des entrées symétriques, des contrôles indépendants pour chaque canal, une alimentation fantôme, atténuateurs d'entrée, commutateurs de polarité, indicateurs de crête, sorties symétriques niveau ligne pour chaque canal et une sortie mono séparée additionnant les deux canaux. Les deux canaux peuvent être utilisés en stéréo ou en tant que préamplificateurs mono séparés.


HR-MP2A

Ce modèle n'offre qu'une alimentation fantôme de 48V et présente moins de contrôles et connecteurs que le HR-MP2.

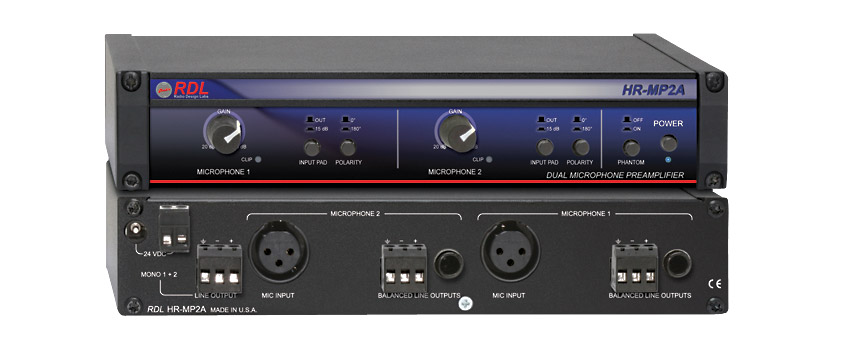

Le panneau avant est séparé en trois sections. Deux pour les contrôles des microphones 1 et 2. Chacune présente un contrôle de gain sur potentiomètre avec LED crête associée, un bouton poussoir pour activer ou désactiver l'atténuation de l'entrée et un commutateur de polarité. La troisième section présente un bouton pour activer/désactiver l'alimentation fantôme et le bouton de mise sous tension avec LED témoin.

Le panneau arrière présente deux groupes de connecteurs correspondant à chaque canal. Chaque groupe présente une entrée sur XLRF, un jack 3pts 6,35mm et un bornier détachable pour les sorties symétriques ligne. Un bornier individuel détachable offre une sortie additionnant les deux canaux. L'entrée secteur est présentée sur un connecteur coaxial ainsi qu'un bornier détachable.

Entrées : -56dBu à 0dBu, 1kohms symétrique, gain max. sans atténuation, gain min. avec atténuation, pour sortie +4dBu ; plus que +5dBu maximum, atténuation en entrée désactivée, +22dBu maximum, atténuation en entrée activée. Atténuations en entrée : 15dB nominal. Alimentation fantôme : 48V (IEC 1938: 1996-12). CMRR : 80dB, 50Hz- 5kHz. Réglage du gain : 20-60dB. Réponse : 10Hz-70kHz +/- 0.5 dB. Distorsion et diaphonie : sous le seuil de bruit. Bruit : mieux que -85dB, 20Hz-20kHz, gain 40dB, source 150ohms, sous sortie +4dBu ; -70dB, gain 60dB. Sorties : +4dBu symétrique, -4dBV asymétrique, +24dBu maximum symétrique, 150ohms. Source d'alimentation : CC 24-33V, 165mA, 190mA avec fantôme, référencée à la masse. Dimensions : 43 x 206 x 116.6mm (h x l x p).

Accessoires inclus : fiche d'instruction, vis de montage.
Accessoires en option : bloc d'alimentation 24V réf. 57-402 et options de fixation, voir plus bas dans la liste produits.


HR-MP2

Cet appareil présente toutes les caractéristiques du HR-MP2A, avec en plus le choix d'une alimentation fantôme 24V ou 48V et filtre passe-bas, 6dB/octave, 80Hz, pour chaque canal. Il présente également des LED additionnelles pour l'affichage du niveau et des connecteurs XLR supplémentaires pour les sorties.

Le panneau avant présente les mêmes contrôles que HR-MP2A plus, pour chaque canal, un bouton filtre passe-bas, deux LED indiquant la présence du signal et le niveau de sortie +4dBu ainsi qu'un sélecteur pour choisir l'alimentation fantôme de 24V ou 48V.

Le panneau arrière présente la même connectique que le HR-MP2A plus une XLRF pour les sorties ligne pour chaque canal.

Caractéristiques

Identiques au HR-MP2A sauf
Alimentation fantôme : 24V ou 48V (IEC 1938: 1996-12). Réponse : 10Hz-70kHz +/- 0.5 dB, plat; -3dB à 80Hz, filtre passe-bas activé. Alimentation : CC 24-33V, 50mA, 200mA avec fantôme, référencée en masse.

Accessoires inclus : fiche d'instruction, vis de montage.
Accessoires en option : bloc d'alimentation 24V, réf. 57-402 et options de fixation, voir plus bas dans la liste produits.

COMPRESSEURS

AMPLIFICATEUR DE DISTRIBUTION

SUPPORT D'INSTALLATION EN RACK

Ces supports installent jusqu'à deux appareils RDL Half-Rack ou Rack-Up dans un rack 19' sur une hauteur de 1U.


HR-RA2 - Support pour installation en Rack - Série Half-Rack

Le HR-RA2 est un châssis rack 1 U pour le montage, de deux produits RDL de la série HALF RACK, de plaques ou d'accessoires. Les produits de la série HALF RACK se montent dans le châssis, se glissent dans leur position et sont verrouillés en place par deux ou quatre vis livrées avec les produits HALF RACK et les accessoires.


HR-RU1 - Kit de montage - Série Rack-Up

Le HR-RU1 est un kit de deux supports permettant le montage d'un produit RACK-UP dans un emplacement d'un adaptateur de rack HR-RA2.


HR-FP1 - Panneau de remplissage - Série Half-Rack

Le HR-FP1 est un panneau de remplissage qui occupe la place d'un module RDL Half-Rack dans le châssis rack tel que le HR-RA2. Le design du HR-FP1 correspond à l'apparence des modules Half-Rack adjacents.
