En aluminium extrudé de haute résistance, ces pinces innovantes s'adaptent aux tubes d'éclairage standard ou aux surfaces planes, pour le montage d'une variété d'équipements de scène, allant de lanternes à des haut-parleurs.
Collier universel en acier conçu pour s'adapter aux tubes de 48 mm. Doughty indique que l'utilisation d'un collier de serrage universel est « la méthode standard de l'industrie pour déposer des goujons M12 d'un cylindre ». Le collier est formé pour capturer une tête de boulon M12 ou une fixation d'écrou.
Versions disponibles
Couple de serrage maximum : 30Nm. Limite de charge de travail : 200kg, charge verticale. Diamètre du tube : 48-51 mm. Poids : 0.43kg.
Souvent appelé « le demi-coupleur standard de l'industrie ». Ce collier à crochet est un collier en aluminium extrudé à haute résistance qui convient aux tubes de 48 à 51 mm de diamètre. Il a une capacité de charge de 750 kg et une largeur de 50 mm. Il est fendu pour maintenir captive la tête d'un écrou ou d'un boulon M12 et est fourni avec un boulon M12 X 50 et un écrou à oreilles.
Versions disponibles
Couple de serrage maximum : 30Nm. Limite de charge de travail : 750kg, charge verticale. Diamètre du tube : 48-51 mm. Poids : 0.71kg.
Un collier en aluminium extrudé à haute résistance qui convient aux tubes de 48 mm à 51 mm de diamètre. Il a une capacité de charge de 300 kg et une largeur de 30 mm. Il est fendu pour maintenir captive la tête d'un écrou ou d'un boulon M10 ou M12 et est fourni avec un boulon M10 X 35 et un écrou à ailettes M10. Conçu pour les fermes car il n'endommagera pas les cordes.
Versions disponibles
Couple de serrage maximum : 30Nm. Limite de charge de travail : 300kg, charge verticale. Diamètre du tube : 48-51 mm. Poids : 0.32kg.
Un demi-coupleur équipé en usine d'un Rud Pink Eye. Le collier en aluminium extrudé à haute résistance convient aux tubes de 48 à 51 mm de diamètre et a une largeur de 50 mm. Le Pink Eye est un écrou à œil M12 articulé d'une capacité de charge de 750 kg. Il est fabriqué à partir de matériaux forgés à haute résistance à la traction et recuit. Ce produit est détecté à 100 % par détection électromagnétique des fissures, conformément à la norme EN 1677-1. Contrairement aux écrous à œil standard, le Pink Eye peut être utilisé dans des directions de charge défavorables (ce qui n'est pas autorisé pour la norme DIN 580). Veuillez noter que bien que l'œil soit conçu pour tourner sur 360 degrés afin de le placer dans la bonne position, il n'est pas conçu pour tourner sous charge, car cela pourrait entraîner le desserrage du boulon.
Versions disponibles
Couple de serrage maximum : 30Nm. Limite de charge de travail : 750kg. Diamètre du tube : 48-51 mm. Poids : 0.9kg.
Un collier en aluminium extrudé à haute résistance qui convient aux tubes de 48 mm à 51 mm de diamètre. Il a une capacité de charge de 100 kg et une largeur de 30 mm. Il est équipé en usine d'un écrou à œil. Souvent utilisé pour les fermes car il n'endommage pas les cordes.
Versions disponibles
Couple de serrage maximum : Serrage à la main uniquement. Limite de charge de travail : 100kg. Diamètre du tube : 48-51 mm. Poids : 0.18kg.
Ce collier en aluminium extrudé à haute résistance convient aux tubes de 48 à 51 mm de diamètre. Il a une capacité de charge de 750 kg et une largeur de 50 mm. Fendu pour maintenir captive la tête d'un écrou ou d'un boulon M12, il est idéal lorsque la hauteur est limitée et qu'un collier englobant entièrement le tube est nécessaire. Elle convient aux contreventements et aux suspensions lorsqu'une fixation solide est nécessaire et qu'une pince à griffes n'est pas appropriée.
Versions disponibles
Couple de serrage maximum : 30Nm. Limite de charge de travail : 750kg. Diamètre du tube : 48-51 mm. Poids : 0.54kg.
Ce collier en aluminium extrudé à haute résistance convient aux tubes de 48 à 51 mm de diamètre. Il a une capacité de charge de 500 kg et une largeur de 30 mm. Fendu pour maintenir captive la tête d'un écrou ou d'un boulon M12, il est idéal lorsque la hauteur est limitée et qu'un collier englobant entièrement le tube est nécessaire. Elle convient aux contreventements et aux suspensions lorsqu'une fixation solide est nécessaire et qu'une pince à griffes n'est pas appropriée.
Versions disponibles
Couple de serrage maximum : 30Nm. Limite de charge de travail : 500kg. Diamètre du tube : 48-51 mm. Poids : 0.36kg.
Ce collier en aluminium extrudé à haute résistance convient aux tubes de 48 à 51 mm de diamètre et mesure 50 mm de large pour accepter un embout de 28 mm de diamètre. Il est équipé d'une goupille de sécurité pour un verrouillage secondaire. Ce collier est conçu principalement pour l'industrie de la télévision et du cinéma et est utilisé avec des bras de suspension et des pantographes.
Versions disponibles
Couple de serrage maximum : 30Nm. Limite de charge de travail : 250kg. Diamètre du tube : 48-51 mm. Largeur de la fixation : 50 mm. Poids : 0,93 kg

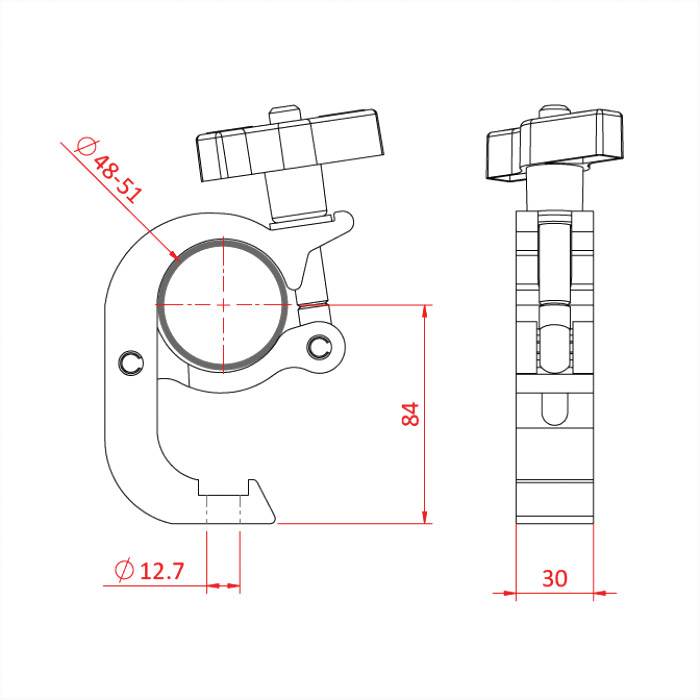

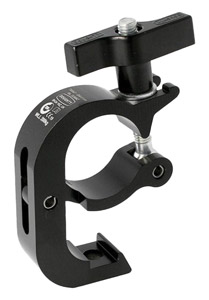

TRIGGER CLAMP
Ce collier de serrage en aluminium extrudé à haute résistance convient aux tubes de 48 à 51 mm de diamètre. Il a une limite de charge de travail de 200 kg et une largeur de 30 mm. Une fente permet de maintenir captive la tête d'un écrou ou d'un boulon M12. Il est souvent utilisé pour suspendre de grandes têtes mobiles sur les structures, car il n'endommage pas les câbles.
Versions disponibles
| T58860 |
Argent poli |
| T588601 |
Revêtement en poudre noir |
| T58861 |
Argent poli avec boulon M12 x 45 et écrou à papillon |
| T5886101 |
Revêtement en poudre noir avec boulon M12 x 45 et écrou papillon. |
Couple de serrage maximum : Serrage à la main uniquement. Limite de charge de travail : 200 kg. Diamètre du tube : 48-51 mm. Largeur de la fixation : 30 mm. Poids : 0,50kg, T58860/T588601 ; 0,58kg, T58861/T5886101.
Souvent utilisé pour les petites structures, le Baby Quick Trigger Clamp est un collier de serrage rapide en aluminium extrudé à haute résistance à la traction qui convient aux tubes de 25 à 38 mm de diamètre. Il a une limite de charge de travail de 40 kg et une largeur de 25 mm. Il est fendu pour maintenir captive la tête d'un écrou ou d'un boulon M8 ou M10, et est fourni avec un boulon M10 x 35 et un écrou papillon.
Versions disponibles
Couple de serrage maximum : Serrage à la main uniquement. Limite de charge de travail : 40 kg. Diamètre du tube : 25-38mm. Largeur de la fixation : 25 mm. Poids : 0,24 kg
Fabriquées en fonte d'aluminium, les pinces Supaclamps de Doughty sont des pinces capables de serrer n'importe quelle surface allant d'un tube plat de 5 mm à un tube de 51 mm de diamètre. Les coussinets en caoutchouc fixes évitent d'endommager les surfaces. Les pinces sont fournies avec une cale pour faciliter la préhension des surfaces planes.
Versions disponibles
| G1160 |
Argent poli |
| G116001 |
Revêtement en poudre noir |
Une gamme complète d'accessoires encliquetables complète la Supaclamp, notamment la plaque de montage G1176 de 100 mm x 100 mm et le Super Knuckle G1155 - un petit bras multipositionnel polyvalent d'une CMU de 4 kg.
Limite de charge de travail : 20kg. Diamètre plat : 5-30 mm. Diamètre du tube : 20-51 mm. Poids : 0,45 kg
Des accessoires de sécurité sont également disponibles. Voir DOUGHTY - CABLES ET ATTACHES DE SÉCURITÉ EN ACIER
