Gamme de plaques de connexion audio, vidéo et données totalement compatibles avec le système modulaire "Easyclip" RPP. Les modules entiers font 50 x 50 mm, les demi-modules font 25 x 50 mm.
Fabriqué par Ikon AVS Ltd.
Modules entiers
Plus distribué
Prise HDD15 de face avant pour VGA et prise HDD15 à 90 degrés à l'arrière permettant l'emploi de câbles VGA prémontés. Le module est aussi doté de deux prises RCA (cinch/phono) plaquées or pour l'audio (marquées gauche et droite) avec connexions soudées à l'arrière. Profondeur requise : 35 mm. Note : en raison de la taille d'une fiche VGA, ce module doit toujours être utilisé à l'emplacement de droite d'un cadre de 100 mm.
Plus distribué
Prise HDD15 de face avant pour VGA avec bornes à vis à l'arrière. Toutes les broches sont disponibles. Le module est aussi doté de deux prises RCA (cinch/phono) plaquées or pour l'audio (marquées gauche et droite) avec connexions soudées à l'arrière. Profondeur requise : 35 mm.
Prise HDD15 de face avant pour VGA et prise HDD15 à 90 degrés à l'arrière permettant l'emploi de câbles VGA prémontés. Le module est aussi doté de trois prises RCA (cinch/phono) plaquées or, une pour la vidéo (jaune) et deux pour l'audio (marquées gauche et droite) avec connexions soudées à l'arrière. Profondeur requise : 35 mm.
Plus distribué
Prise HDD15 de face avant pour VGA avec bornes à vis à l'arrière. Toutes les broches sont disponibles. Le module est aussi doté de trois prises RCA (cinch/phono) plaquées or, une pour la vidéo (jaune) et deux pour l'audio (marquées gauche et droite) avec connexions soudées à l'arrière. Profondeur requise : 35 mm.
Plus distribué
Prise HDD15 de face avant pour VGA et prise HDD15 à 90 degrés à l'arrière permettant l'emploi de câbles VGA prémontés. Aussi équipé d'une prise mini-jack 3,5 mm 3 points pour l'audio, avec connexion soudée à l'arrière. Profondeur requise : 35 mm.
Plus distribué
Prise HDD15 de face avant pour VGA avec bornes à vis à l'arrière. Toutes les broches sont disponibles. Aussi équipé d'une prise mini-jack 3,5 mm 3 points pour l'audio, avec connexion soudée à l'arrière. Profondeur requise : 35 mm.
Plus distribué
Prise HDMI de face avant reliée en interne à une prise HDMI arrière, pour l'emploi de câbles HDMI prémontés. Profondeur requise : 20 mm plus connecteur.
Plus distribué
Prise HDMI de face avant reliée en interne à une prise HDMI arrière à 90 degrés, pour l'emploi de câbles HDMI prémontés. Profondeur requise : 20 mm.
Prise HDMI de face avant raccordée en interne à des bornes à vis permettant de raccourcir les câbles HDMI pour minimiser les pertes. Profondeur requise : 35 mm.
Plus distribué
Prise HDMI de face avant reliée en interne à une prise HDMI arrière à 90 degrés, pour l'emploi de câbles HDMI prémontés. Aussi doté de deux prises RCA (cinch/phono) plaquées or pour l'audio (marquées gauche et droite) avec connexions soudées à l'arrière. Les connexions RCA (cinch/phono) et HDMI sont disposées horizontalement. Profondeur requise : 20 mm.
Plus distribué
Prise HDMI de face avant reliée en interne à une prise HDMI arrière à 90 degrés, pour l'emploi de câbles HDMI prémontés. Aussi doté de deux prises RCA (cinch/phono) plaquées or pour l'audio (marquées gauche et droite) avec connexions soudées à l'arrière. Les connexions RCA (cinch/phono) et HDMI sont disposées verticalement. Profondeur requise : 20 mm.
Plus distribué
Prise HDMI de face avant reliée en interne à une prise HDMI arrière à 90 degrés, pour l'emploi de câbles HDMI prémontés. Aussi doté de trois prises RCA (cinch/phono) plaquées or, une pour la vidéo (jaune) et deux pour l'audio (marquées gauche et droite) avec connexions soudées à l'arrière. Les connexions RCA (cinch/phono) et HDMI sont disposées horizontalement. Profondeur requise : 20 mm.
Plus distribué
Prise HDMI de face avant reliée en interne à une prise HDMI arrière à 90 degrés, pour l'emploi de câbles HDMI prémontés. Aussi doté de trois prises RCA (cinch/phono) plaquées or, une pour la vidéo (jaune) et deux pour l'audio (marquées gauche et droite) avec connexions soudées à l'arrière. Les connexions RCA (cinch/phono) et HDMI sont disposées verticalement. Profondeur requise : 20 mm.
Plus distribué
Prise HDMI de face avant reliée en interne à une prise HDMI arrière à 90 degrés, pour l'emploi de câbles HDMI prémontés. Aussi doté de trois prises RCA (cinch/phono) plaquées or pour la vidéo en composantes (marquées Pr, Pb et Y) avec connexions soudées à l'arrière. Les connexions RCA (cinch/phono) et HDMI sont disposées horizontalement. Profondeur requise : 20 mm.
Plus distribué
Prise HDMI de face avant reliée en interne à une prise HDMI arrière à 90 degrés, pour l'emploi de câbles HDMI prémontés. Aussi doté de trois prises RCA (cinch/phono) plaquées or pour la vidéo en composantes (marquées Pr, Pb et Y) avec connexions soudées à l'arrière. Les connexions RCA (cinch/phono) et HDMI sont disposées verticalement. Profondeur requise : 20 mm.
EP-AB50-ST
Plus distribué

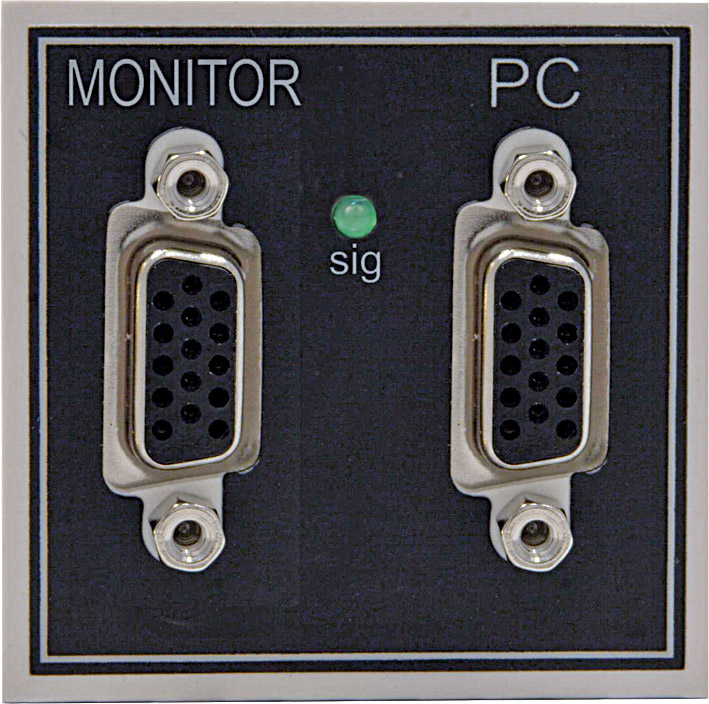

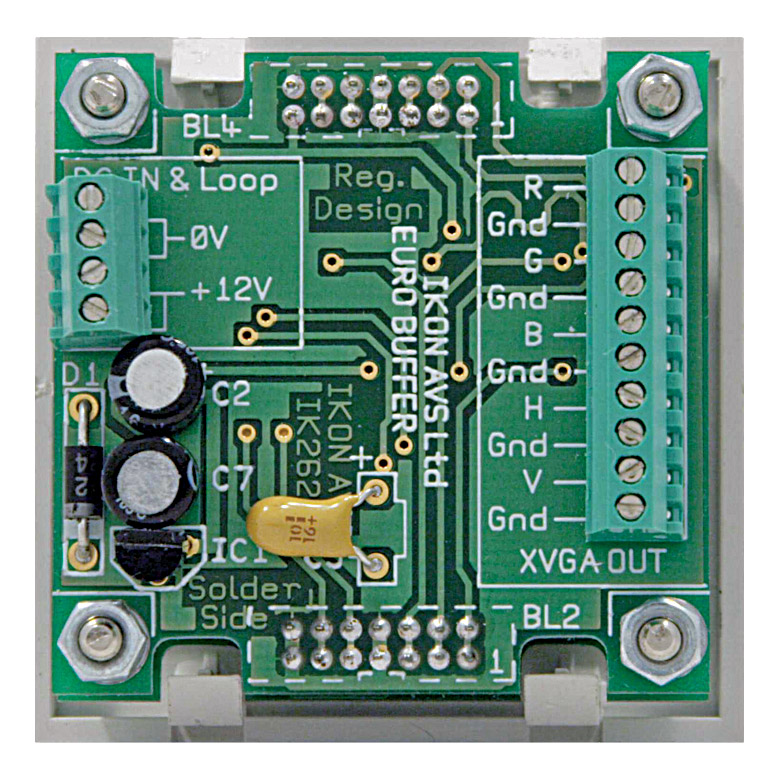

Double buffer de sortie. Les prises HDD15 situées à l'avant servent à l'entrée XVGA et au renvoi vers un moniteur tandis que les connexions arrière se font par bornes à vis pour RVBH&V. L'unité a une DEL témoin de présence de signal et nécessite une alimentation CC 12 V externe de 60 mA. Elle peut conduire des signaux sur 60 mètres et a une bande passante de 260 MHz. Profondeur requise : 35 mm.
Demi-modules
Plus distribué
Deux prises RCA (cinch/phono) plaquées or pour l'audio (marquées gauche et droite) avec connexions soudées à l'arrière. Profondeur requise : 15 mm.
Plus distribué
Trois prises RCA (cinch/phono) plaquées or, une pour la vidéo (jaune) et deux pour l'audio (marquées gauche et droite) avec connexions soudées à l'arrière. Profondeur requise : 15 mm.
Plus distribué
Trois prises RCA (cinch/phono) plaquées or pour la vidéo en composantes (marquées Pr, Pb et Y) avec connexions soudées à l'arrière. Profondeur requise : 15 mm.
Plus distribué
Prise HDD15 de face avant pour VGA avec bornes à vis à l'arrière. Toutes les broches sont disponibles. Profondeur requise : 35 mm.
Prise HDD15 de face avant pour VGA et prise HDD15 à l'arrière permettant l'emploi de câbles VGA prémontés. Profondeur requise : 10 mm avec connecteur.
Plus distribué
Prise USB type A de face avant avec bornes à vis internes. Profondeur requise : 15 mm.
Plus distribué
Deux borniers à vis plaqués or et connecteurs d'enceinte pour fiche de 4 mm (rouge, noir), connexion arrière par soudure plus prise 4 mm. Profondeur requise : 15 mm.
Note pour la commande :
Les plaques d'habillage doivent être commandées séparément, en fonction des besoins, dans la gamme du système de connexion modulaire "Easyclip" de RPP.
