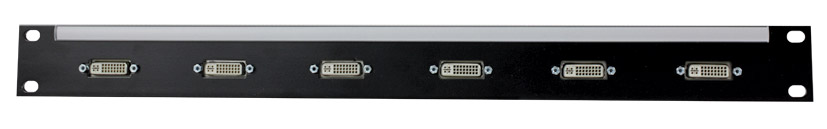

Gamme de panneaux entièrement équipés de prises DVI blindées traversantes (également nommées double face ou dos-à-dos), permettant de patcher un système et de facilement connecter un équipement portable ou externe. Ils sont tous dotés, en standard, d'un insert papier imprimable, d'un porte légende à pression ainsi que d'une barre fixe-câbles. Les adaptateurs sont montés de DVI femelle vers DVI femelle câblées broches à broches et sont compatibles avec les fiches mâles single/dual link DVI-I, single/dual link DVI-D et DVI-A. Les broches sont plaquées or.

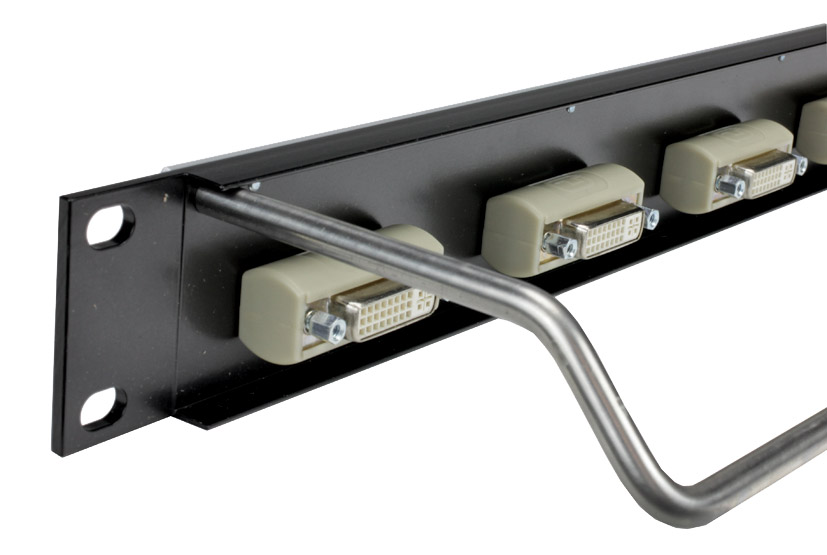

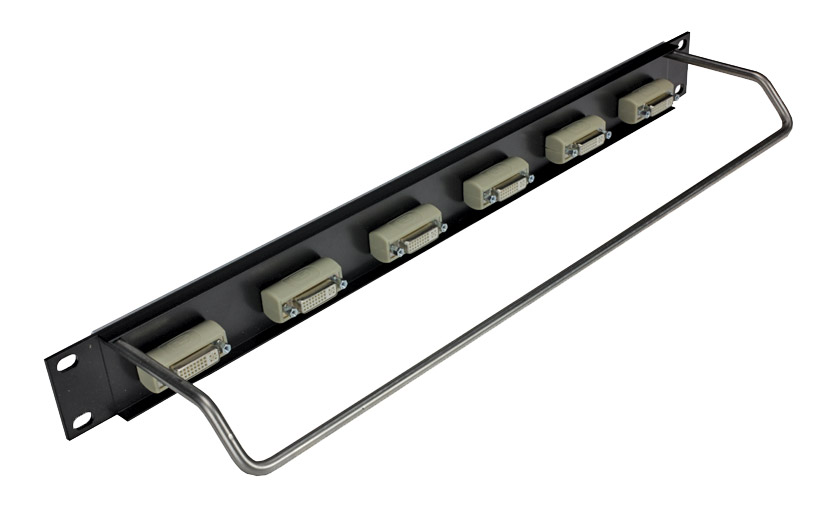

Fabriqués à partir d'un profilé d'aluminium léger extrêmement rigide, ils sont dotés d'un fixe-câbles coudé pour un accès facile aux prises arrière. Les connecteurs sont arrangés en groupes équivalents de part et d'autre d'une division centrale et un porte-légende avec protège-bande à pression est monté au-dessus de chaque rangée de connecteurs afin de permettre d'insérer les bandes de papier fournies avant ou après l'installation; 7,5 mm de hauteur imprimable. Les gabarits de bandes-légendes, au format DWG AutoCAD ou autre logiciel compatible, sont disponibles au téléchargement sur la page produit sur www.canford.fr.
Des inserts papier 432mm pour les légendes (non adaptés aux imprimantes) et des protège-bandes transparents sont disponibles. Voir CANFORD - PORTE-LÉGENDES - À pression.
Disponibles en finition gris (BS4800-10A03), gris foncé ou noir.
Accessoires en option voir Cordons - DVI, voir Adaptateurs HDMI - En ligne et voir CANFORD - Supports Rack - Fixations en retrait.
Note technique - DVI :
| DVI-D single link : |
Certaines broches de signal DVI 'numérique' sont connectées |
| DVI-D dual link : |
Toutes les broches de signal DVI 'numérique' sont connectées (pour les écrans de plus haute résolution) |
| DVI-I, DVI 'intégré' : |
Les broches de signal analogique et numérique sont connectées |
Fabriqués par Canford.
