NEUTRIK SCNO2SX-A KIT DE MISE A NIVEAU OPTICALON ADVANCED DUO pour capuchon Opticalcon, monomode

Code stock
46-4028
Marque
Neutrik
Référence produit
  • SCNO2SX-A
  • SCNO2
NEUTRIK SCNO2SX-A KIT DE MISE A NIVEAU OPTICALON ADVANCED DUO pour capuchon Opticalcon, monomode
NEUTRIK SCNO2SX-A KIT DE MISE A NIVEAU OPTICALON ADVANCED DUO pour capuchon Opticalcon, monomode

NEUTRIK - OPTICALCON ADVANCED DUO - Système de connecteurs fibre optique renforcé LC Duplex

Neutrik a amélioré l'opticalCON d'origine avec l'introduction de la gamme opticalCON ADVANCED. Tous les connecteurs de câble ADVANCED ont un revêtement caoutchouc protecteur extrêmement robuste avec manchon intégral anti-entortillement et anti-traction, et un capuchon de fermeture en métal enrobé de caoutchouc attaché par une amarre en acier. Le système opticalCON ADVANCED est conçu autour du connecteur optique LC bidirectionnel plus, éventuellement, quatre conducteurs en cuivre logés dans corps robuste à verrouillage. Ils conviennent à la connexion d'un point à un autre pour l'audio, les données ou les caméras dans tous les environnements tels que sols de studio, tournées, location et émissions en extérieur. Les connecteurs de câble sont livrés uniquement prémontés, sur un choix de câbles à fibre optique ou hybrides fibre/cuivre. Les connecteurs de châssis sont traversants et peuvent être appariés à l'avant avec des cordons opticalCON DUO Neutrik pour les applications difficiles, ou des cordons LC uni ou bidirectionnels standard pour les raccordements simples. L'arrière du connecteur de châssis accepte les connecteurs LC uni ou bidirectionnels standard et possède une coupelle de soudure pour les conducteurs en cuivre.

Les fibres des connecteurs de châssis et de câble sont protégées des saletés une fois débranchées par des caches étanches intégrés automatiques avec des joints au silicone, qui se soulèvent quand les connecteurs sont couplés. Les caches bloquent aussi l'émission laser, au cas où une source resterait allumée par inadvertance. Les coques de connecteur ont une finition chrome noire extrêmement résistante à l'usure.

Des câbles prêts à l'emploi de type PC multimode (MM), 50/125 microns sont disponibles, ainsi que de type monomode (SM), 9/125 microns, de type PC. Veuillez noter que les câbles LC montés à l'arrière du connecteur de châssis DOIVENT correspondre au câble opticalCON ADVANCED DUO auquel ils sont branchés. Les connexions entre MM 50 microns et fibres de 62,5 microns ou autres tailles peuvent causer des pertes de 3dB ou plus.

Environnement

Bien que non entièrement compatible avec la norme SMPTE 304M, l'opticalCON ADVANCED DUO convient aux liaisons caméra en intérieur (studio) dans des environnements secs, sans pollution conformément au degré 1 de pollution (conditions sèches non conductrices etc).

Tension pour les applications avec caméra

L'opticalCON DUO se conforme à l'IEC 60664-1 : Les types SMPTE conviennent aux systèmes de caméra jusqu'à un CC de 400 V ou un CA de 250 V, surtension de catégorie 1, à condition que le système de caméra ait un coupe-circuit de surtension et ne nécessite qu'une isolation basique. Les connecteurs de châssis de type SMPTE doivent être mis à la terre via leurs contacts de terre et il est recommandé que toutes les connexions soudées au connecteur de châssis soient protégées par un gainage silicone.

Connecteurs de câble

Câbles prêts à l'emploi - Câbles simples

Connecteurs pour panneau

Raccords

Accessoires


SCNO-FDW-A

Capuchon en métal semi-verrouillable pour connecteurs pour panneau opticalCON, avec attache et œillet.


SCDP - Joint d'étanchéité pour connecteurs pour panneau

Pour l'identification de canal tout particulièrement lors de l'utilisation de plusieurs canaux ou câbles épanouis par trois.


SCDX - Cache articulé

Rend les connecteurs de châssis de taille "D" non couplés étanches à l'eau, à la poussière et aux saletés, à la norme IP54. Ils sont colorés pour permettre le codage couleur du mode de fibre optique.

SCDX-0 Multimode Noir
SCDX-6 Monomode Bleu
SCDX-5 - Vert
SCDX-9 - Blanc

NDO - Fiche factice

Peut être montée sur des prises de châssis inutilisées afin d'éviter les erreurs de câblage et de les protéger contre la poussière.


SCDR - Cache arrière

Ce cache en plastique souple s'adapte à l'arrière de plusieurs connecteurs de châssis de taille D, dont l'opticalCON DUO. Il sert à protéger l'espace entre le connecteur et le câble. Le cache de protection fonctionne avec tous les conducteurs ordinaires, câbles et fibres optiques, coupez simplement le bord du cache au diamètre requis.

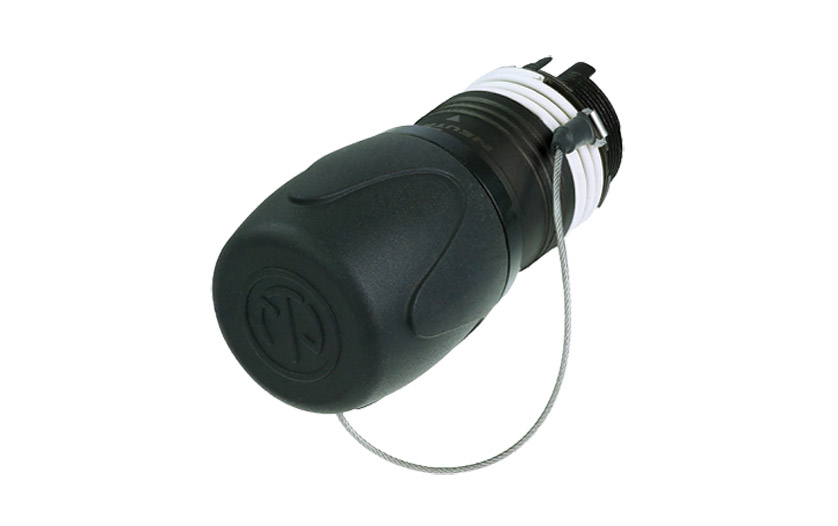

SCNO2 – Kit capuchon mise à niveau pour connecteur de câble

Un capuchon en métal recouvert de caoutchouc verrouillable attaché par un cordon en acier à l'avant du corps du connecteur permettant au opticalCON DUO d'obtenir les mêmes spécifications de scellage et de protection du opticalCON ADVANCED DUO L'installation est simple, il suffit de le visser à la place de l'ancien corps sans gêner les terminaisons de la fibre optique. Les corps sont chromée noir, les ressorts blancs et les inserts connecteurs sont de couleurs différentes pour une identification facile du mode du signal.

SCNO2MX-A Multimode
SCNO2SX-A Monomode
