Ces patches vidéo à auto-coupure, de taille micro, du style "micro-WECo", font transiter de la vidéo HDTV 1080p non compressée jusqu'à 3 Gb/s (SMPTE 424M). La conception compacte accueille 48 canaux dans 1U (ou 96 canaux dans 1,5U), ce qui convient parfaitement aux systèmes à routeurs haute densité et à toute application pour laquelle l'espace est essentiel. Ils ont des modules fermés à paire de prises avec des contacts internes à coupure, autonettoyants par insertion de la fiche. Ces modules possèdent un contact central et des contacts externes en cuivre au béryllium plaqué or et un actionneur pour un fonctionnement fiable et de longue durée. Des connexions DIN 1.0/2.3 à la norme du secteur sont employées à l'arrière (fiches homologues de câble au catalogue Canford, voir Connecteurs coaxiaux miniatures).
Les modules de paire de prises sont disponibles avec coupure et en 75 ohms ou sans coupure (ceux raccordés en interne avec coupure sont livrés en standard, les autres variations étant disponibles sur commande spéciale). Pour minimiser l'intrusion de poussière et de saletés, les paires de prises sont logées dans de robustes boîtiers moulés, fixés par des vis en face avant, ce qui permet un échange simple de module.
Les patches sont disponibles à plusieurs formats - 2 x 48 en 1U, 4 x 48 en 1,5U et 4 x 48 en 2U. Les panneaux de patch sont en phénoplaste ("bakélite") noir et sont équipés de deux bandes-légendes et d'une barre fixe-câbles.

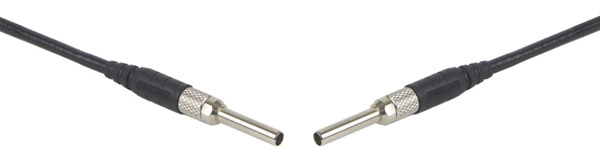

Des cordons de patch 75 ohms flexibles appropriés sont disponibles en trois longueurs, avec du câble noir en standard, et avec des gaines anti-traction noires sur les connecteurs.
Caractéristiques techniques :
Normes SMPTE 292M & 424M
Le SMPTE 292M est une norme publiée par la SMPTE et qui autorise des débits binaires de 1,485 Gb/s et 1,485/1,001 Gb/s. Ces débits binaires sont suffisants pour le transport de vidéo Haute Définition non compressée. Cette norme est généralement appelée HD-SDI et c'est une des nombreuses normes définissant une interface numérique série (SDI pour "Serial Digital Interface") basée sur un câble coaxial, destinée à l'emploi pour le transport de vidéo et d'audio numériques non compressés en environnement de studio de télévision. Le SMPTE 424M étend le SMPTE 292M pour permettre des débits binaires de 2,970 Gb/s et 2,970/1,001 Gb/s au travers d'un câble coaxial ou d'un panneau de connecteurs. Ces débits binaires sont suffisants pour le transport de vidéo 1080p non compressée à 50 ou 60 images par seconde, ce que l'on appelle souvent la HDTV 3G.
Les conditions stipulées pour l'interface (câble & connecteur) sont :
SMPTE 292M - affaiblissement d'insertion maximum de 20 dB à 750 MHz - affaiblissement de réflexion maximum de 15 dB à 1,5 GHz.
SMPTE 424M - affaiblissement d'insertion maximum de 20 dB à 1,5 GHz - affaiblissement de réflexion maximum de 15 dB à 1,5 GHz et 10 dB à 3,0 GHz.
Note d'utilisation :
Les cordons de patch "Mini-WECo" ont un trop gros diamètre pour être connectés à ce patch. Voir dans les lignes de tarif la gamme d'accessoires adaptés.
