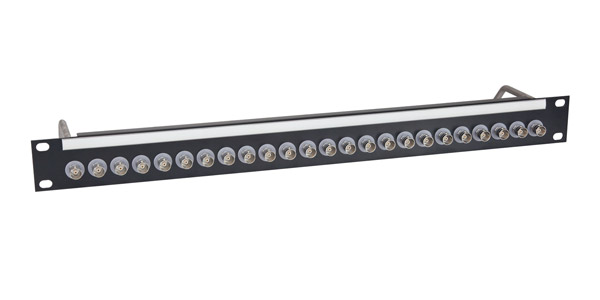

Ces panneaux de connexion de BNC Ultra HD, 1U à deux rangées, dotés de 16,20 ou 24 connecteurs, selon la version, sont destinés aux applications Ultra HD 12G 4K (2160P60), HD 3G et 1,5G, définition standard et vidéo analogique. Dépassant les exigences des normes SMPTE ST 2082-1, ils conviennent à la vidéo composite et composante, SDI 270 Mb/s, vidéo HD-SDI 1080i ou 1080p non compressée ainsi qu'à la vidéo UHD 4K (2160P60) allant jusqu'à 12Ghz.
Fabriqués en acier de 2mm avec un retour, ils sont entièrement équipés d’embases ‘Ultra HD’, 12G, 75 ohms, équidistantes sur toute la longueur du panneau. Deux barres attache-câbles sont fixées à l’arrière au dessus de chaque rangée de connecteurs et offrent un accès facile aux embases. Un porte légende en plastique à pression est installé en face avant, permettant l’insertion d’une bande de 7,5mm imprimable avant ou après installation.
Disponible en noir.
Les gabarits de bandes-légendes, au format DWG AutoCAD ou autre logiciel compatible, sont disponibles au téléchargement sur la page produit sur www.canford.fr.
Des inserts papier 432mm pour les légendes (non adaptés aux imprimantes) et des protège-bandes transparents sont disponibles. Voir CANFORD - PORTE-LEGENDES - A pression.
Des supports sont disponibles pour monter les façades en retrait dans le rack, voir CANFORD - Supports Rack - Fixations en retrait.
