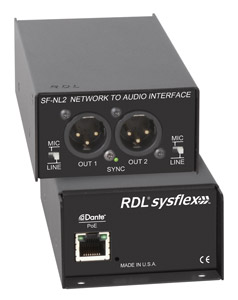

RDL SF-NL2 INTERFACE DANTE sortie, 2x sorties micro/ligne symétrique, XLR

SF-DN4 – Deux entrées numériques vers réseau DANTE

Ce module fait l'interface de deux sources audio numériques stéréo à deux canaux vers un réseau DANTE, le signal restant tout le long dans le domaine numérique jusqu'à la sortie du réseau DANTE. Il sélectionne automatiquement le premier signal valable sur un des trois connecteurs disponibles pour chaque connexion. Ce dernier est alors décodé, recklocké puis injecté dans le réseau DANTE.

Entrées : deux jeux de trois connecteurs sur panneau avant (XLR femelle symétrique pour AES/EBU ; RCA (phono) et optique pour S/SPDIF). Chaque jeu a un indicateur "Lock" correspondant, témoignant des entrées valides. Une LED indique la validité de l'alimentation ainsi que la synchronisation au réseau DANTE.

Fréquences d’échantillonnage d'entrée : 44,1kHz à 192kHz. Fréquences d’échantillonnage DANTE : 44,1 kHz, 48 kHz, 88,2 kHz, 96kHz, sélectionnable. Largeur du module 110,5mm.

SF-UN1 – Une entrée USB vers réseau DANTE

Ce module convertit une source audio stéréo numérique USB en deux canaux audio réseau DANTE. Il détecte automatiquement une entrée USB valide, qui est alors décodée, recklockée puis injectée sur le réseau en fournissant une conversion de fréquences d'échantillonnage automatique.
Entrée : une prise USB type B sur panneau avant. Une LED indique la validité de l'alimentation ainsi que la synchronisation au réseau DANTE.

Fréquences d’échantillonnage d'entrée USB : 32kHz, 44,1kHz et 48kHz. Fréquences d’échantillonnage DANTE : 44,1 kHz, 48 kHz, 88,2 kHz, 96kHz, sélectionnable. Largeur du module 73,7mm.

SF-XMN4 – Quatre entrées micro vers réseau DANTE

Ce module peut envoyer quatre signaux microphones, dynamiques ou condensateurs, vers le réseau DANTE en utilisant une conversion analogique vers numérique haute résolution 24 bits.

Entrées : sur panneau avant 4x XLR3 femelle avec sélecteur de gain pour microphones dynamiques ou condensateurs,40dB, 48dB ou 62dB, et deux témoins de niveau LED qui facilitent le réglage de la plage de gain optimale. Une alimentation fantôme 48V est disponible pour chaque entrée micro. Une LED indique la validité de l'alimentation ainsi que la synchronisation au réseau DANTE.

Niveau d'entrée : -36/-44/-58dBu, Low/Medium/High, pour +4dBu/-20dBFS; -16/-24/-38dBu, Low/Medium/High, maximum. Impédance d'entrée : plus que 2.5k ohms. CMRR : mieux que 65dB, 50Hz à 120Hz. Alimentation fantôme : P48, 48V DC, IEC 61938: 2013. Réponse : 20Hz à 20kHz, +/- 0.5dB. Bruit : -130dBu EIN à gain 62dB, -132dBu pondéré A ; -72/-72/-68dB, Low/Medium/High, en référence à -20dBFS, 20Hz à 20 kHz. Distorsion : mieux que 0.1% THD+N:, 20Hz à 20kHz, +4dBu/-20dBFS; .015%THD+N: à 1kHz. Diaphonie : sous le seuil de bruit, 20Hz à 20kHz au niveau opérationnel, toute entrée vers toute entrée, gain micro maximum. La largeur de ce module est de 110.5mm.

SF-BNC2 - Bidirectionnel – Audio stéréo asymétrique vers et à partir du réseau DANTE

Ce module interface deux entrées analogiques vers deux canaux DANTE et deux canaux supplémentaires DANTE vers deux sorties audio analogique.

Entrées : deux RCA (phono) et jack stéréo 3,5mm sur panneau avant pour les entrées audio. Chaque entrée fournit un niveau audio réseau numérique de -20dBFS pour une entrée asymétrique -10dBV. Une LED indique la validité de l'alimentation ainsi que la synchronisation au réseau DANTE.

Sorties : deux RCA (phono) et jack stéréo 3,5mm sur panneau avant pour les sortie audio asymétrique. Chaque sortie fournit un signal asymétrique de -10dBV pour un niveau audio réseau numérique de -20dBFS.

Entrées niveau ligne vers interface réseau :
Entrée : -10dBV nominale pour +4dBu/-20dB FS; +10dBV maximum; 15k ohms. Réponse : 20Hz à 20kHz +/- 0.5dB. Bruit : supérieur à 80dB sous -20dB FS, 20Hz à 20kHz). Distorsion : inférieure à 0.05% THD+N, 20Hz à 20kHz, -20dB FS; 0.02% à 1kHz. Diaphonie : supérieure à -85dB, G dans D, D dans G, 20Hz à 20 kHz. Réserve dynamique : 20dB.

Interface réseau vers sorties niveau ligne :
Sortie : -10dBV nominal, +10dBV maximum. Impédance de sortie : 40ohms. Réponse : 20Hz à 20kHz +/- 0.5dB. Distorsion : inférieure à 0.1% THD+N. Bruit : supérieur à -75dB spis -10dBV. Diaphonie : inférieure à -70dB, 20Hz à 20kHz. Réserve dynamique : 20dB au-dessus de -10dBV. Largeur du module 73,7mm.

SF-NP16E - Réseau DANTE vers sortie amplificateur mono 16W

Ce module amplificateur à tension constante convertit une entrée réseau DANTE vers une sortie amplifiée afin de convenir à des haut-parleurs ligne 70V ou 100V. Une LED à l'avant s'allume lorsque le module est alimenté par l'alimentation externe fournie et branchée via la prise coaxiale à l'arrière. Le module est équipé d'une protection thermale et anti-court-circuit en sortie. Les étages en sortie de Classe D haut efficacité, produisent très peu de chaleur pour tous les niveaux de modulations vocales ou musicales.

Sorties : le panneau avant présente une borne détachable pour une sortie symétrique vers deux haut-parleurs. Une LED indique la validité de l'alimentation ainsi que la synchronisation au réseau DANTE.

Réponse : 50Hz à 20kHz +0,-3dB. Distorsion : moins que 1% THD+N, 1kHz. Bruit : moins que -90dB, sous la puissance maximale ; moins que -80dB, sous 1/8 de la puissance.

SF-NP35E - Réseau DANTE vers sortie amplificateur mono 35W

Similaire au SF-NP16E mais avec une puissance constante de 35W vers systèmes ligne 70V ou 100V.

SF-NP50A - Réseau DANTE vers sortie amplificateur mono DANTE 50W

Similaire au SF-NP16E mais avec une puissance constante de 50W vers systèmes ligne 70V ou 100V. Il présente également un système d'atténuation automatique contrôlable via réseau ou par une entrée analogique commutée avec possibilité de sélectionner la position 'off' ou 'atténuation -25dB'.

SF-NP40D – Réseau DANTE vers sorties amplificateur stéréo 40W

Ce module convertit deux canaux au format DANTE vers deux sorties amplificateur pour haut-parleurs 4 ou 8 ohms. Une LED sur le panneau avant indique la mise sous tension via l'alimentation externe branchée sur l'entrée coaxiale sur le panneau arrière. Le module est équipé de protections thermiques et contre les courts circuits en sortie. Le fonctionnement à haut rendement en Classe D produit une chaleur minimale dans tous les niveaux de modulation de voix ou de musique normalement rencontrés.

Sorties : bornier détachable sur panneau avant fournissant une sortie symétrique pour deux haut-parleurs. Un commutateur permet la sélection de 4 ohms ou 8 ohms. Une LED indique la validité de l'alimentation ainsi que la synchronisation au réseau DANTE.

Chaque sortie fournit 20 watts dans 8 ohms pour un niveau audio réseau numérique de 8dBFS. Niveau de sortie : 0dBFS = 20W dans 8ohms par canal; 15W dans 4ohms, maximum. Impédance de charge : 4 ou 8 ohms, sélectionnable. Réponse : 20Hz à 20kHz +0,-6dB. Distorsion: inférieure à 0.1% THD+N, 20Hz à 20kHz,+4dBu/-20dBFS; 0.015% à 1kHz. Bruit : supérieur à -80dB, sous 20W vers 8 ohms. Diaphonie : supérieure à -75dB, 1kHz, sortie à sortie. Réserve dynamique : 20dB au-dessus de -20dBFS. Largeur du module 92.2mm.

SF-PA50A - Amplificateur mono 50W

Cet amplificateur 50W convertit une entrée analogique mono ou stéréo vers une sortie à tension constante de 50W vers des systèmes 70V ou 100V. Un VCA interne peut être utilisé pour régler la puissance de sortie de l'amplificateur. L'entrée est présentée sur une borne symétrique ou sur une prise jack 3,5mm. Le reste de la connectique est sur bornes amovibles.

Niveau d'entrée symétrique : +4dBu, nominal, -10dBu, minimum; +25dBu, maximum. Niveau d'entrée asymétrique : -10dBV, nominal; -25dBV, minimum; +10dBV, maximum. Réponse : 50Hz à 20kHz +0,-3dB. Distorsion : moins que 1% THD+N, 1kHz. Bruit : moins que -90dB, sous la puissance maximale ; moins que -80dB, sous 1/8 de la puissance.
