BELDEN 1505F CABLE noir

Code stock
60-1505F
Marque
Belden
Référence produit
  • 1505F
Couleur
  • NoirNoir
BELDEN 1505F CABLE noir
BELDEN 1505F CABLE noir

Prix

Livraison
8,16 €
le mêtre (H.T.)
100+ 6,53 €
500+ 6,36 €
1 000+ 6,12 €
Pas en stock actuellement, prévu pour le: 05/02/2025.
RoHS Conforme

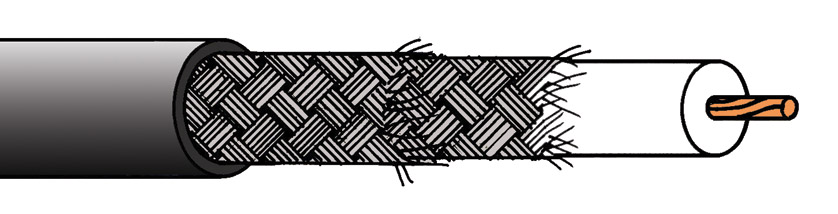

BELDEN - 1505F - CÂBLE - Vidéo HDTV et numérique série

Version plus souple du 1505A, câble coaxial 75 ohms pour la vidéo numérique et analogique. Type industrie RG59/U. Disponible au mètre.

Caractéristiques techniques :
Dimension, groupe : Aucun (connecteurs BNC convenant : Neutrik NBNC75BJP9 48-619,
Canare BCP-A42 48-472, TG HD Group Q 48-786 et Coax 10-005-B36-FE 48-5048)
Conducteur interne : 7/0,287mm (7/29AWG) (0,45mm²), cuivre pur
Diélectrique : Mousse polyéthylène haute densité injecté de gaz, DE 3,68mm
Blindage 1 : Tresse de cuivre étamé, couverture optique 94%
Blindage 2 : Tresse de cuivre étamé, couverture optique 94%
Construction : Câble coaxial
Gaine : PVC, noir, rouge (jaune, violet, orange, jaune, blanc sur commande spéciale, min. de commande applicable)
Diamètre extérieur : 6,15mm
Impédance : 75 +/- 3 ohms
Capacité : 55,7pF/m nominale
Vitesse de propagation : 78%
Affaiblissement de réflexion : 15dB nom. 5-3000MHz
Atténuation : MHz 1 10 135 180 270
dB/100m 0,65 2,95 11,48 13,45 16,73
MHz 360 540 750 100
dB/100m 19,68 24,27 29,20 34,45
Poids : 5,95kg/100m
Longueur de bobine : 305m
Longueurs de coupe : Disponible au mètre
Connecteurs compatibles

BNC mâle - 12G

Marque Code Description
Neutrik 48-6373 NEUTRIK NBNC75BJP9X BNC 12G UHD mâle, fiche pour câble, rear twist, Belden 1505F

BNC mâle - 3G

Marque Code Description
Canare 48-472 CANARE BCP-A42 BNC mâle, fiche pour câble, groupe Q3
Canare 48-473 CANARE BCP-A42 BNC mâle, fiche pour câble, groupe Q3 (pack of 100)
COAX Connectors 48-5048 COAX CONNS 10-005-B36-FE BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, Belden 1505F
COAX Connectors 48-5058 COAX CONNS 10-005-B36-FE BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, Belden 1505F (pack de 100)
Neutrik 48-619 NEUTRIK NBNC75BJP9 BNC 3G mâle, fiche pour câble, rear twist, Belden 1505F
Telegartner 48-786 TELEGARTNER BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, groupe Q
Telegartner 48-776 TELEGARTNER BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, groupe Q (pack de 100)

Micro BNC mâle - 12G

Marque Code Description
COAX Connectors 48-5038 COAX CONNS 67-005-B66-FE MICRO BNC 12G UHD mâle, fiche pour câble, à sertir, 75 ohms, Belden 1505F (pack de 100)

RCA Phono

Marque Code Description
Belden 48-8265 BELDEN FSNS59RCAU Connecteur RCA(PHONO), groupe Q
Belden 48-8275 BELDEN FSNS59RCAU Connecteur RCA(PHONO), groupe Q (pack de 100)
