Les mixeurs de terrain de Sound Devices sont conçus pour assurer une flexibilité de mixage et d'enregistrement de qualité broadcast sur le terrain. Compacts et légers, efficaces et durables, les mixeurs de terrain Sound Devices ont été conçus pour répondre aux besoins des utilisateurs.
833
Le mélangeur-enregistreur 12 pistes 833 possède six entrées qui utilisent des préamplis micro de série 8 et un traitement audio 64 bits, que l'on retrouve également dans le mélangeur-enregistreur 888. Un SSD interne de 256 Go permet à l'utilisateur d'enregistrer l'audio directement sur l'appareil. L'enregistreur dispose également de deux fentes pour cartes SD, avec la possibilité d'enregistrer simultanément sur les deux cartes SD et le SSD interne. L'utilisateur peut utiliser les fonctions de mixage automatique Dugan et MixAssist les canaux d'entrée disponibles (jusqu'à huit), et une égalisation à trois bandes peut être appliquée à chaque canal en configuration pré-fader ou post-fader. Le fonctionnement peut être facilité par l'application androïde compagnon "SD-Remote", qui donne accès aux commandes de transport, aux mesures et aux rapports sonores.

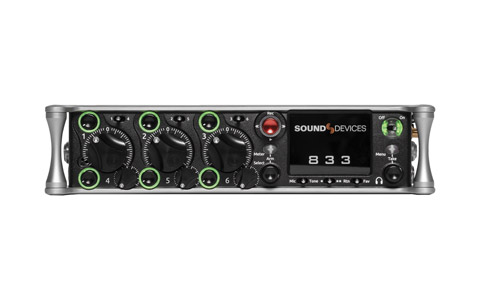

La face avant du 833 est très similaire à celle du 633. Le 833 est équipé de grands régulateurs de volume rotatifs pour les canaux d'entrée 1 à 3, de mini-régulateurs de volume rotatifs pour les canaux d'entrée 4 à 6 et de régulateurs de Trim pour les canaux 1 à 6. Les contrôleurs de Trim sont entourés de LED qui indiquent si le signal du canal est en mode Dolo, Mute, On ou Off. Trois interrupteurs à bascule PFL, regroupés en canaux 1/4, 2/5 et 3/6 ; permettent d'utiliser la PFL pour les canaux d'entrée. Un écran LCD placé sur le côté droit du panneau avant montre une variété d'affichages, y compris les options d'entrée, de sortie, de transport et de menu. Un bouton intitulé "Meters", situé à gauche de l'écran LCD, permet à l'utilisateur de passer d'un affichage à l'autre, tandis qu'un bouton encodeur pour casque d'écoute, situé en bas à droite de l'écran LCD, permet à l'utilisateur de contrôler le niveau de sortie, de sélectionner et de naviguer dans le menu de configuration du casque. Le commutateur principal d'alimentation est situé en haut à droite, ainsi que le témoin DEL de mise sous tension. Le commutateur à bascule micro/tonalité, le commutateur '*/**' et le commutateur à bascule rtn/fav sont placés sous l'écran LCD. Le contrôleur de transport de couleur rouge est utilisé pour démarrer/arrêter l'enregistrement, avec l'anneau LED clignotant en orange en post-roulement et en rouge lors de l'enregistrement.
Le côté gauche de l'unité présente trois connecteurs d'entrée XLR symétriques actifs, l'entrée pouvant également être utilisée pour les signaux d'entrée AES3 ou AES42, trois entrées micro/ligne TA3 symétriques actives, une prise casque jack TRS 3,5 mm asymétrique, un retour Com sur TA3 et une connexion TA5 pour casque/micro/Slate externe.
Le côté droit du 833 est équipé d'un connecteur USB-A pour la connexion d'un clavier ou de contrôleurs tiers, d'une connexion USB-C pour le transfert de fichiers ou la transmission audio USB 2 entrées/2 sorties, de deux emplacements pour cartes SD, d'une entrée d'alimentation cc 10-18V sur le TA4, d'une entrée/sortie timecode/word clock sur le connecteur Lemo 5 pts, et d'une sortie casque sur jack TRS 6,35mm. La connexion RP-SMA permet d'utiliser l'antenne externe incluse pour Bluetooth LE. Les sorties X1 et X2 se font sur la connexion TA3, tandis que les sorties X3/X4 se font sur un connecteur asymétrique partagé de 3,5mm. Les sorties principales se font sur 2x XLR3 symétriques ligne/niveau micro, et peuvent également être réglées pour envoyer des signaux de sortie numériques AES3.
L'arrière de l'unité peut accueillir jusqu'à deux batteries de type L, qui peuvent être chargées sur place lors de l'utilisation et une source d'alimentation externe en courant continu pour alimenter. Le panneau supérieur du 833 dispose d'un connecteur de port d'extension caché pour l'utilisation de l'expandeur d'entrée AES3 à 8 canaux XL-AES disponible en option.
Entrées analogiques : réponse en fréquences : 10Hz à 80kHz, +/-0,5dB, fréquence d'échantillonnage 192kHz re 1kHz. THD : 0,005% maximum. Bruit d'entrée équivalent : -131dBV, -129dBu maximum. Niveau d'entrée maximum : micro +8dBu, 2.0Vrms ; ligne +28dBu, 19.5Vrms ; aux +18dBu, 6.2Vrms ; retour Com +24dVu, 12.3Vrms ; micro du Slate externe +12dBu, 3.2Vrms. Gain maximum : étage de Trim, entrée micro 76dB ; étage de trim, entrée ligne 50dB ; étage de fader 16dB ; étage de bus 16dB ; étage de casque 20dB ; micro vers ligne 108dB ; micro vers casque 112dB. Niveau de sortie maximal : ligne +20dBu ; +6dBu, '-10' ; micro -20dBu ; sortie X3/X4 +6dBu ; sorties casque +14dBu. Sortie casque : 400 + 400mW, 4ohm, par sortie. Convertisseurs A/N : 32 bits, 120dB, pondéré A. Taux d'échantillonnage : 44.1/47.952/48/48.048/88.2/96/192kHz. Profondeur de bits : 16 ou 24. USB : 3.2, type 1. Fréquences d'images du timecode : 23.98/24/25/29.97DF/29.97ND/30DF/30ND. Précision : 0,1ppm, 0,25 images par 24 heures. Alimentation externe : 10-18V, connecteur TA4. Consommation : 730mA, tous les préamplis micro éteints ; 920mA, tous les préamplis micro allumés ; 1,07A, tous les préamplis micro allumés, fréquence d'échantillonnage de 192kHz, enregistrement sur carte SSD et 2x cartes SD. Température de fonctionnement : -20 à 60° C. Dimensions (HxLxP) : 5,1 x 22 x 17cm. Poids : 1,25 kg sans les piles.
Le 888 à 16 pistes a de nombreuses caractéristiques similaires à celles du mélangeur-enregistreur 833, mais avec les entrées et les pistes supplémentaires, il peut utiliser les 16 canaux de l'entrée/sortie Dante. Le SSD interne de 256 Go permet à l'utilisateur d'enregistrer l'audio directement sur l'appareil. L'enregistreur dispose également de deux fentes pour cartes SD, avec la possibilité d'enregistrer simultanément sur les deux cartes SD et le SSD interne. L'utilisateur peut utiliser les fonctions de mixage automatique Dugan et MixAssist pour les canaux d'entrée disponibles (jusqu'à 16) et l'égalisation à trois bandes peut être appliquée à chaque canal en configuration pré-fader ou post-fader. Le fonctionnement peut être facilité par l'application androïde compagnon "SD-Remote", qui donne accès aux commandes de transport, aux mesures et aux rapports sonores.
Sur le panneau avant, le 888 est équipé de grands régulateurs de volume rotatifs pour les canaux d'entrée 1 à 4, de mini-régulateurs de volume rotatifs pour les canaux d'entrée 5 à 8 et de régulateurs de compensation pour les canaux 1 à 8. Les contrôleurs de Trim sont entourés de LED qui indiquent si le signal du canal est en mode Solo, Mute, On ou Off. Trois interrupteurs à bascule PFL, regroupés en canaux 1/5, 2/6, 3/7 et 4/8, permettent d'utiliser le PFL pour les canaux d'entrée. Un écran LCD placé sur le côté droit du panneau avant montre une variété d'affichages, y compris les options d'entrée, de sortie, de transport et de menu. Un bouton intitulé "Meters", situé à gauche de l'écran LCD, permet à l'utilisateur de passer d'un affichage à l'autre, tandis qu'un bouton d'encodeur pour casque d'écoute, situé en bas à droite de l'écran LCD, permet à l'utilisateur de contrôler le niveau de sortie du casque, de sélectionner et de naviguer dans le menu de configuration du casque. Le commutateur principal d'alimentation est situé en haut à droite, ainsi que l'indicateur LED de mise sous tension. Le commutateur à bascule micro/tonalité, le commutateur '*/**' et le commutateur à bascule rtn/fav sont placés sous l'écran LCD. Le contrôleur de transport de couleur rouge est utilisé pour démarrer/arrêter l'enregistrement, avec l'anneau LED clignotant en orange en post-roulement et en rouge lors de l'enregistrement.
Le côté gauche de l'unité présente trois connecteurs d'entrée XLR symétriques actifs, l'entrée pouvant également être utilisée pour les signaux d'entrée AES3 ou AES42, quatre entrées micro/ligne TA3 symétriques actives, une prise casque jack TRS 3,5 mm asymétrique, un retour Com sur TA3 et une connexion TA5 pour casque/micro/Slate externe.
Le côté droit du 888 est équipé d'un connecteur USB-A pour la connexion d'un clavier ou de contrôleurs tiers, d'une connexion USB-C pour le transfert de fichiers ou la diffusion audio USB à 2 entrées/2 sorties, de deux emplacements pour cartes SD, d'une entrée d'alimentation cc 10-18V sur le TA4, d'une entrée/sortie timecode/word clock sur connecteur Lemo à 5 broches et d'une sortie casque sur jack TRS 6,35mm. Une connexion RP-SMA mâle permet d'utiliser l'antenne externe incluse pour Bluetooth LE. Les sorties X1, X2, X3 et X4 se font par la connexion TA3, tandis que les X5/X6 se font par un connecteur asymétrique partagé de 3,5mm. Les sorties principales se font par l'intermédiaire de 2x XLR3 symétriques ligne/niveau micro et peuvent également être réglées pour envoyer des signaux de sortie numériques AES3.
L'arrière de l'unité peut accueillir jusqu'à deux batteries de type L, qui peuvent être chargées sur place lors de l'utilisation et une source d'alimentation externe en courant continu pour alimenter le 833. Vous pouvez également utiliser une XL-SMARTBATTERY disponible en option pour alimenter l'enregistreur. Le panneau arrière abrite également le port réseau audio Dante 1GbE. Le panneau supérieur du 888 dispose d'un connecteur de port d'extension caché pour une utilisation avec l'expandeur d'entrée AES3 à 8 canaux XL-AES disponible en option.
Audio sur Ethernet : Dante, compatible AES67. Connexion Ethernet : 1Gb/s, 1 port, symétrisé par transformateur. Entrées analogiques : réponse en fréquences : 10Hz à 80kHz, +/-0,5dB, fréquence d'échantillonnage 192kHz re 1kHz. THD : 0,005% maximum. Bruit d'entrée équivalent : -131dBV, -129dBu maximum. Niveau d'entrée maximum : micro +8dBu, 2.0Vrms ; ligne +28dBu, 19.5Vrms ; aux +18dBu, 6.2Vrms ; retour Com +24dVu, 12.3Vrms ; micro Slate externe +12dBu, 3.2Vrms. Gain maximum : étage de Trim, entrée micro 76dB ; étage de trim, entrée ligne 50dB ; étage de fader 16dB ; étage de bus 16dB ; étage de casque 20dB ; micro vers ligne 108dB ; micro vers casque 112dB ; micro vers casque 112dB. Niveau de sortie maximal : ligne +20dBu ; +6dBu, '-10' ; micro -20dBu ; +6dBu, sortie X3/X4 ; sorties casque +14dBu. Sortie casque : 400 + 400mW, 4ohm, par sortie. Convertisseurs A/N : 32 bits, 120dB, pondéré A. Taux d'échantillonnage : 44.1/47.952/48/48.048/88.2/96/192kHz. Profondeur de bits : 16 ou 24. USB : 3.2, type 1. Fréquences d'images du timecode : 23.98/24/25/29.97DF/29.97ND/30DF/30ND. Précision : 0,1ppm, 0,25 images par 24 heures. Alimentation externe : 10-18V, connecteur TA4. Consommation : 780mA, tous les préamplis micro éteints ; 990mA, tous les préamplis micro allumés ; 1,13A, tous les préamplis micro allumés, fréquence d'échantillonnage 192kHz, enregistrement sur 2x cartes SD ; 1,18A, tous les préamplis micro allumés, fréquence d'échantillonnage 192kHz, enregistrement sur 2x cartes SD, Dante activé. Température de fonctionnement : -20 à 60°C. Dimensions (HxLxP) : 5,1 x 24,5 x 18,5 cm. Poids : 1,83 kg sans les piles.
