Les interfaces "plug and play" Sonifex DIO Audiophile offrent une plage dynamique supérieure à 120dB et permet à l'utilisateur de relier des entrées/sorties Dante à plusieurs options comme une sortie casque, une entrée micro, des sorties audio analogiques vers XLR, bornier ou RCA, une sortie numérique vers AES3 sur BNC, XLR ou bornier. Toutes les versions sont alimentées par PoE.
| DIO01 |
Entrée Dante et sortie audio stéréo sur deux connecteurs XLR3. |
| DIO02 |
Entrée audio stéréo sur deux connecteurs XLR3 et sortie Dante. |
| DIO03 |
Entrée Dante avec sortie casque jack 6.3/3.5mm et contrôle du volume sur 6,3/3,5mm. |
| DIO04 |
Entrée/sortie Dante avec entrée stéréo RCA et sorties stéréo RCA. |
| DIO05 |
Entrée/sortie Dante avec entrée/sortie stéréo analogique sur bornier. |
| DIO06 |
Entrée/sortie Dante avec entrée/sortie audio numérique AES3 sur XLR3. |
| DIO07 |
Entrée/sortie Dante avec entrée/sortie audio numérique AES3 sur BNC. |
| DIO08 |
Entrée/sortie Dante avec entrée/sortie audio numérique AES3 sur bornier. |
| DIO09 |
Entrée microphone XLR3 avec sortie Dante. |
| DIO10 |
Entrée/sortie Dante avec entrée/sortie 3G/HD/SD-SDI sur BNC. |
| DIO10-12G |
Entrée/sortie Dante avec entrée/sortie 12G/6G/3G/HD/SD-SDI I/O connectors on BNC. |
| DIO12 |
Entrées microphone double XLR3 avec préampli et sortie Dante. |
| DIO14 |
Entrée/sortie Dante avec entrée/sortie XLR stéreo. |
| DIO15 |
4x entrées XLR3 avec sortie Dante. |
| DIO16 |
Entrée Dante avec 4x sorties XLR3 analogiques. |
| DIO19 |
Entrée/sortie Dante avec entrée/sortie AES3 |
| DIO20 |
Entrée/sortie Dante avec MADI et AES3, 64 canaux |
DIO01 offre une entrée audio du réseau Dante AoIP vers une sortie audio stéréo sur deux connecteurs XLR 3 pts symétriques, compatible AES67. L'entrée est assurée par un connecteur Neutrik EtherCon, qui permet également le PoE (power over Ethernet). Le circuit analogique-numérique et numérique-analogique présente une plage dynamique de 120 dB. Compatibilité avec les fréquences d'échantillonnage : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz, avec codage PCM16/24/32.
Impédance de sortie : moins de 200ohms, symétrique. Réponse en fréquences : 20Hz à 20kHz, +0/-0,5dB. Plage dynamique : 120dB, 20kHz. Diaphonie : moins de -110dB. Dimensions (LxPxH) : 106 x 73 x 43mm. Poids : 0.2kg
DIO02 offre une entrée audio stéréo sur deux connecteurs XLR 3 pts symétriques, vers une sortie réseau Dante AoIP. La sortie est assurée par un connecteur Neutrik EtherCon, qui permet également le PoE (alimentation par Ethernet). Les circuits analogique-numérique et numérique-analogique présentent une plage dynamique de 120 dB. Compatibilité avec les fréquences d'échantillonnage : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz, avec codage PCM16/24/32.
Impédance d'entrée : supérieure à 10 kohms, symétrique. Réponse en fréquences : 20Hz à 20kHz, +0/-0,2dB. Plage dynamique : 120dB, 20kHz. Diaphonie : moins de -110dB. Dimensions (LxPxH) : 109 x 73 x 43mm. Poids : 0.2kg
DIO03 est dispositif de conversion du réseau Dante AoIP en sortie casque. L'entrée Dante, au moyen d'un connecteur Neutrik Ethercon, est reliée à des sorties casque de type jack 6,3 mm asymétrique et 3,5 mm asymétrique. Un potentiomètre situé sur le panneau avant permet de régler le volume des casques de +6dB à +6dB. Un limiteur intégré, conçu pour prévenir les dommages auditifs, peut être réglé à l'aide d'un outil de réglage du trimmer ou d'un tournevis plat. Une LED bleue s'allume pour signaler que la limitation est active. Le limiteur peut être réglé de -12dBu à 0dBu. Le circuit analogique-numérique et numérique-analogique présente une plage dynamique de 120 dB. Compatibilité avec les fréquences d'échantillonnage : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz, avec codage PCM16/24/32.
Impédance de sortie : capable de transmettre 150mW à un casque de 32 à 600 ohms. Réponse en fréquences : 20Hz à 20kHz, +0/-0,5dB. Plage dynamique : 114dB, 20kHz. Diaphonie : moins de 100dB. Dimensions (LxPxH) : 106 x 73 x 43mm. Poids : 0.2kg
DIO04 est un dispositif de conversion bidirectionnelle Dante vers phono analogique. La connexion Dante est assurée par un connecteur Neutrik EtherCon, qui permet également l'alimentation par Ethernet (PoE), et deux entrées RCA (phono) et deux sorties RCA (phono) viennent compléter la section de connectivité analogique. Les circuits analogique-numérique et numérique-analogique présentent une plage dynamique de 114 dB. Compatibilité avec les fréquences d'échantillonnage : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz, avec codage PCM16/24/32.
Impédance de sortie : moins de 200 ohms, symétrique. Impédance d'entrée : supérieure à 5 kohms, asymétrique. Réponse en fréquences : 20Hz à 20kHz, +0/-0,5dB. Plage dynamique : 114dB, 20kHz. Diaphonie : moins de 100dB. Dimensions (LxPxH) : 111 x 73 x 43mm. Poids : 0.2kg
DIO05 est un dispositif de conversion bidirectionnelle de Dante vers un bornier analogique. La connexion Dante est assurée par un connecteur Neutrik EtherCon, qui permet également l'alimentation par Ethernet (PoE), et un bornier à 12 voies permet la connexion de deux entrées et deux sorties. Le circuit analogique-numérique et numérique-analogique présente une plage dynamique de 120 dB. Compatibilité avec les fréquences d'échantillonnage : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz, avec codage PCM16/24/32.
Impédance de sortie : moins de 200 ohms, symétrique. Impédance d'entrée : supérieure à 10 Kohms, symétrique. Réponse en fréquences : 20Hz à 20kHz, +0/-0,5dB. Plage dynamique : 120dB, 20kHz. Diaphonie : moins de -110dB. Dimensions (LxPxH) : 111 x 73 x 43mm. Poids : 0.2kg
DIO06 offre une entrée et une sortie stéréo bidirectionnelles Dante vers AES3 sur XLR. La connexion Dante se fait par le biais d'un connecteur Neutrik EtherCon, qui permet également l'alimentation par Ethernet (PoE), et des connexions XLR symétriques à 3 pts garantissent l'entrée et la sortie AES3. Compatibilité avec les fréquences d'échantillonnage AES3 : 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz, et avec les fréquences d'échantillonnage Dante : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz, avec codage PCM16/24/32.
Impédance de sortie : 110 ohms, symétrique, AES3. Impédance d'entrée : 110 ohms, symétrique, AES3. Dimensions (LxPxH) : 106 x 73 x 43mm. Poids : 0.2kg
DIO07 offre une entrée et une sortie stéréo bidirectionnelles Dante vers AES3id sur BNC. La connexion Dante est assurée par un connecteur Neutrik EtherCon, qui permet également le PoE (power over Ethernet), et les connexions BNC asymétriques sont destinées à l'entrée et à la sortie AES3id. Compatibilité avec les fréquences d'échantillonnage AES3id : 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz, et avec les fréquences d'échantillonnage Dante : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz, avec codage PCM16/24/32.
Impédance de sortie : 75 ohms, asymétrique, AES3id. Impédance d'entrée : 75 ohms, symétrique, AES3id. Dimensions (LxPxH) : 116 x 73 x 43mm. Poids : 0.2kg
La DIO08 dispose des mêmes fonctionnalités que l'AVN-DIO06, mais la connectivité entrée/sortie AES3 est assurée par un bornier à 6 pts et non par des connexions XLR. La connexion Dante se fait au moyen d'un connecteur Neutrik EtherCon, qui permet également le PoE (alimentation par Ethernet). L'entrée/sortie AES3 est symétrique. Compatibilité avec les fréquences d'échantillonnage AES3 : 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz, et avec les fréquences d'échantillonnage Dante : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz, avec codage PCM16/24/32.
Impédance de sortie : 110 ohms, asymétrique, AES3. Impédance d'entrée : 110 ohms, symétrique, AES3. Dimensions (LxPxH) : 106 x 73 x 43mm. Poids : 0.2kg
L'entrée microphone DIO09 pour l'interface Dante est dotée d'une prise XLR symétrique à 3 pts avec verrouillage et d'un contrôleur rotatif permettant de régler le gain du microphone de 0dB à 36dB. Un interrupteur à bascule permet à l'utilisateur de commuter le gain entre +20dB/+50dB, et un second et troisième interrupteur à bascule permettent d'activer/désactiver le filtre passe-haut et l'alimentation fantôme +48V respectivement. Une LED s'allume lorsque l'alimentation fantôme est active. Fréquences d'échantillonnage Dante : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz, avec codage PCM16/24/32.
Impédance d'entrée : 2,2kohm, symétrique. Niveau d'entrée maximum : -68dBu/. Gain : 20dB à 86dB réglable. Réponse en fréquences : 20Hz à 20kHz, +0/-0.5dB, 1kHz. Réponse du filtre passe-haut : Fc = 125Hz à 6dB par octave. THD : moins de 0,01%, entrée -32dB. Alimentation fantôme : +48V. Dimensions (LxPxH) : 106 x 73 x 43mm. Poids : 0.2kg
DIO10 est capable de réaliser simultanément l'embedding et le de-embedding de 16 canaux audio sur 3G/HD/SD-SDI, avec un taux d'échantillonnage audio SDI de 48kHz. Un ensemble de commutateurs DIP sur le panneau arrière permet à l'utilisateur de sélectionner les paires de canaux à intégrer. Les LED témoignent de l'état de l'horloge, du verrouillage SDI, du PoE et de la synchronisation sont sur le panneau avant. AVN-DIO10 présente toutes les connexions ainsi que les commutateurs DIP sur le panneau arrière. Des connecteurs XLR verrouillables Neutrik sont utilisés sur les interfaces avec E/S Dante. Fréquences d'échantillonnage Dante : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz, avec codage PCM16/24/32.
Normes SDI prises en charge : 270Mbps, SMPTE-259M-C, SD ; 1,485 ou 1,4835Gbps SMPTE-292M, HD ; 2,97 ou 2,967Gbps SMPTE-424M, 3G. Formats vidéo pris en charge : 525/59.94, SMPTE-125M ; 625/50, ITU-R BT.656 ; 720p/23,98/24/25/29,97/30/50/59,94/60, SMPTE-296M ; 1035i/59,94/60, SMPTE-260M ; 1080i/50/59,94/60, SMPTE-274M ; 1080p/23,98/24/25/50/59,94/60, SMPTE-274M ; 1080pSF/23,98/24/25/29,97/30, RP-211 ; 1080i/50, SMPTE-295M ; 1080p/50, SMPTE-295M. Audio embarquée : 48kHz, synchrone ; SMPTE-272M-ABC ; SMPTE-299M. Impédance de sortie : 75 ohms, asymétrique. Gigue d'alignement : Moins de 0,2UI. Niveau de sortie : 800mV, +/-10%. Perte de retour : Moins de 15dB à 1.5GHz. Dimensions (LxPxH) : 140 x 136 x 42mm. Poids : 0.36kg
DIO10-12G est capable de réaliser simultanément l'embedding et le de-embedding de 64 canaux audio sur 12G/6G/3G/HD/SD-SDI, avec un taux d'échantillonnage audio SDI de 48kHz. Des LED témoignent de l'état de l'horloge, du verrouillage SDI, du PoE et de la synchronisation. AVN-DIO10-12G présente toutes les connexions sur le panneau arrière. Des connecteurs XLR EtherCon Neutrik verrouillables sont utilisés sur les interfaces présentant des entrées/sorties Dante. Fréquences d'échantillonnage Dante : 44,1 kHz, 48 kHz, 88,2 kHz, 96kHz, 176.4kHz et 192kHz, avec codage PCM16/24/32. Une interface web peut être utilisée pour configurer le routage des E/S.
Normes SDI prises en charge : 270Mbps, SMPTE-259M-C, SD; 1.485 ou 1.4835Gbps SMPTE-292M, HD; 2.97 or 2.967Gbps SMPTE-424M, 3G; 5.94 ou 5.934Gbps SMPTE-2081, 6G; 11.88 ou 11.868Gbps SMPTE-2082, 12G. Formats vidéo pris en charge : 525/59.94, SMPTE-125M; 625/50, ITU-R BT.656; 720p/23.98/24/25/29.97/30/50/59.94/60, SMPTE-296M; 1035i/59.94/60, SMPTE-260M; 1080i/50/59.94/60, SMPTE-274M; 1080p/23.98/24/25/50/59.94/60, SMPTE-274M; 1080pSF/23.98/24/25/29.97/30, RP-211; 1080i/50, SMPTE-295M; 1080p/50, SMPTE-295M; 2160p/23.98/24/25/29.97/30/50/59.94/60, SMPTE-2036. Audio embarquée : 48kHz, synchrone; SMPTE-272M-ABC; SMPTE-299M; SMPTE-299-2. Impédance de sortie : 75ohms, asymétrique. Gigue d'alignement : Moins de 0.2UI. Niveau de sortie : 800mV, +/-10%. Dimensions (LxPxH): 140 x 136 x 42mm. Poids: 0.36kg
DIO12 est une double version d'AVN-DIO09 - incorporant deux entrées micro sur XLR 3 points, et une sortie sur un réseau Dante. Des interrupteurs à bascule permettent à l'utilisateur de régler le gain entre +20dB/+50dB, et un second et un troisième interrupteur à bascule, pour chaque canal, permettent d'activer/désactiver le filtre passe-haut et l'alimentation fantôme +48V respectivement. Une LED s'allume lorsque l'alimentation fantôme est active. Fréquences d'échantillonnage Dante : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz, avec codage PCM16/24/32.
Impédance d'entrée : 2,2kohm, symétrique. Niveau d'entrée maximum : -68dBu/. Gain : 20dB à 86dB réglable. Réponse en fréquences : 20Hz à 20kHz, +0/-0.5dB, 1kHz. Réponse du filtre passe-haut : Fc = 125Hz à 6dB par octave. THD : moins de 0,01%, entrée -32dB. Alimentation fantôme : +48V. Dimensions (LxPxH) : 140 x 136 x 42mm. Poids : 0.5kg
DIO14 propose une entrée/sortie Dante avec deux entrées analogiques sur des connexions XLR 3 pts symétriques, et deux sorties analogiques sur des connexions XLR 3 points symétriques. La connexion Dante est assurée par unconnecteur Neutrik EtherCon, qui permet également l'alimentation par Ethernet (PoE). Un interrupteur à bascule de sélection de ligne globale est positionné à gauche du panneau avant, et permet à l'utilisateur de basculer entre +12dBu, +18dBu, et +24dBu. Des voyants individuels témoignent de l'état de l'horloge, du PoE et de la synchronisation.
DIO15 est une version double de AVN-DIO02. Il propose quatre entrées analogiques symétriques sur XLR 3 broches et une sortie réseau Dante AoIP. La sortie du réseau Dante est assurée par un connecteur Neutrik EtherCon, qui permet également l'alimentation par Ethernet (PoE). Un interrupteur à bascule de sélection de ligne globale est positionné à gauche du panneau avant, et permet à l'utilisateur de basculer entre +12dBu, +18dBu, et +24dBu. Des voyants individuels témoignent de l'état de l'horloge, du PoE et de la synchronisation.
DIO16 est l'opposé d'AVN-DIO15, avec une entrée Dante et quatre sorties XLR analogiques symétriques à 3 points. L'entrée du réseau Dante se fait par le biais d'un connecteur Neutrik EtherCon, qui permet également l'alimentation par Ethernet (PoE). Un interrupteur à bascule de sélection de ligne globale est positionné à gauche du panneau avant, et permet à l'utilisateur de basculer entre +12dBu, +18dBu, et +24dBu. Des voyants individuels témoignent de l'état de l'horloge, du PoE et de la synchronisation.
DIO19 assure l'entrée/sortie et la conversion des signaux audio Dante et AES3. Huit entrées et sorties stéréo AES3 symétriques sont disponibles sur deux connecteurs D-sub à 25 voies, et les connexions primaires et secondaires Dante sont assurées par EthernCON. Fréquences d'échantillonnage Dante : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz, avec codage PCM16/24/32.
Impédance entrée/sortie AES3 : 110 ohms, symétrique. Fréquences d'échantillonnage : 32-192kHz. Connexions : 8x entrées/sorties stéréo AES3 via 2x connexions 25 voies de type D, brochage AES59. Dimensions (LxPxH) : 140 x 136 x 42mm. Poids : 0,5 kg

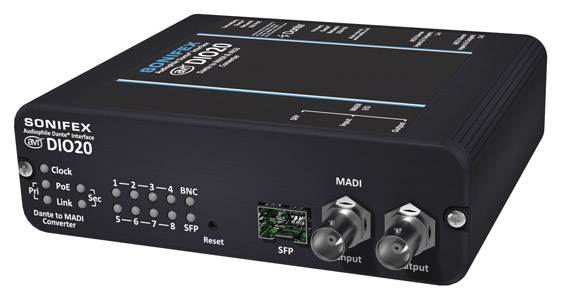

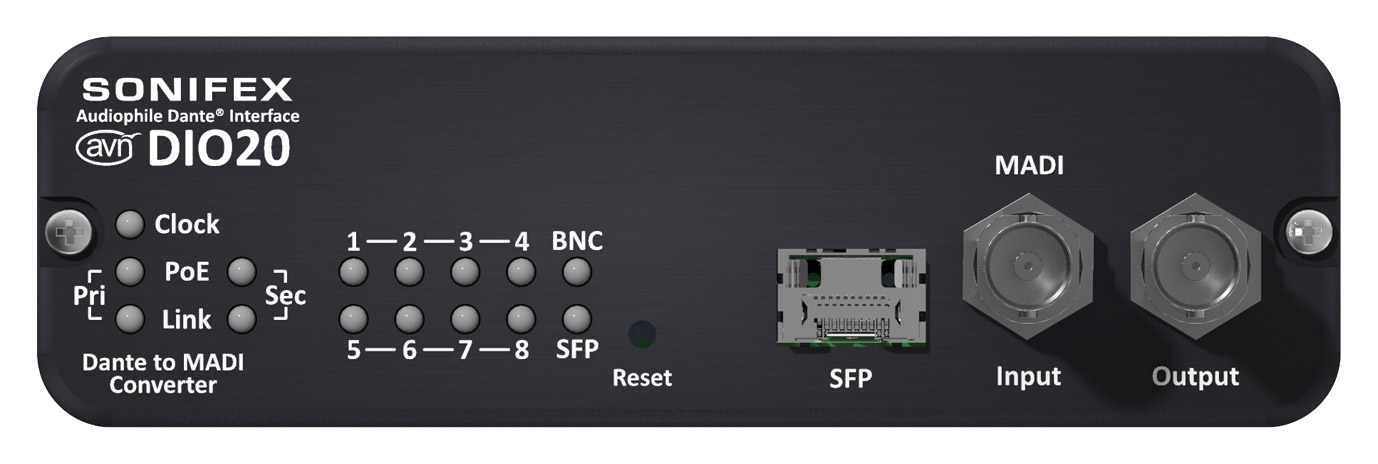

AVN-DIO20
DIO20 relie les appareils Dante avec MADI et AES3. Les 64 canaux MADI sont convertis en fréquences d'échantillonnage et placés sur un réseau Dante - mappé avec un contrôleur Dante. Huit entrées AES3 stéréo peuvent également être converties en protocole Dante, mais elles remplacent les seize entrées MADI sélectionnées. Les entrées et sorties MADI sont disponibles sur des connecteurs BNC asymétriques ou par le biais d'un module SFP compatible en option. Les entrées et sorties AES3 sont disponibles sur deux connecteurs D-sub à 25 voies et Dante sur des connecteurs EtherCON.
Impédance des entrées et sorties BNC : 75 ohms, asymétrique. Fréquences d'échantillonnage de l'entrée MADI : 48kHz, 56/64 canaux ; 96kHz, 28/32 canaux ; 192kHz, 16 canaux. Impédance des entrées et sorties AES3 : 110 ohms, symétrique. Fréquences d'échantillonnage : 32-192kHz. Dimensions (LxPxH) : 140 x 136 x 42mm. Poids : 0,5 kg
Accessoires
Étagère rack 19 pouces, 1U, conçue pour accueillir plusieurs interfaces DIO en toute sécurité. Jusqu'à 5 interfaces DIO01-09, ou jusqu'à 3 interfaces DIO10, peuvent tenir dans les limites de l'étagère. Le kit comprend les fixations des interfaces DIO.
Pince de ceinture permettant à l'utilisateur d'accrocher un grand nombre d'unités AVN-DIO, notamment DIO10, DIO12, DIO14, DIO15, DIO16, DIO19 et DIO20, à une ceinture ou à une sangle.
Support sous le plan de travail qui permet à l'utilisateur de fixer de grandes unités AVN-DIO, notamment DIO10, DIO12, DIO14, DIO15, DIO16, DIO19 et DIO20. La bande métallique présente quatre trous pré-percés - deux pour le montage de l'unité DIO, et deux autres pour le montage sous le bureau.
