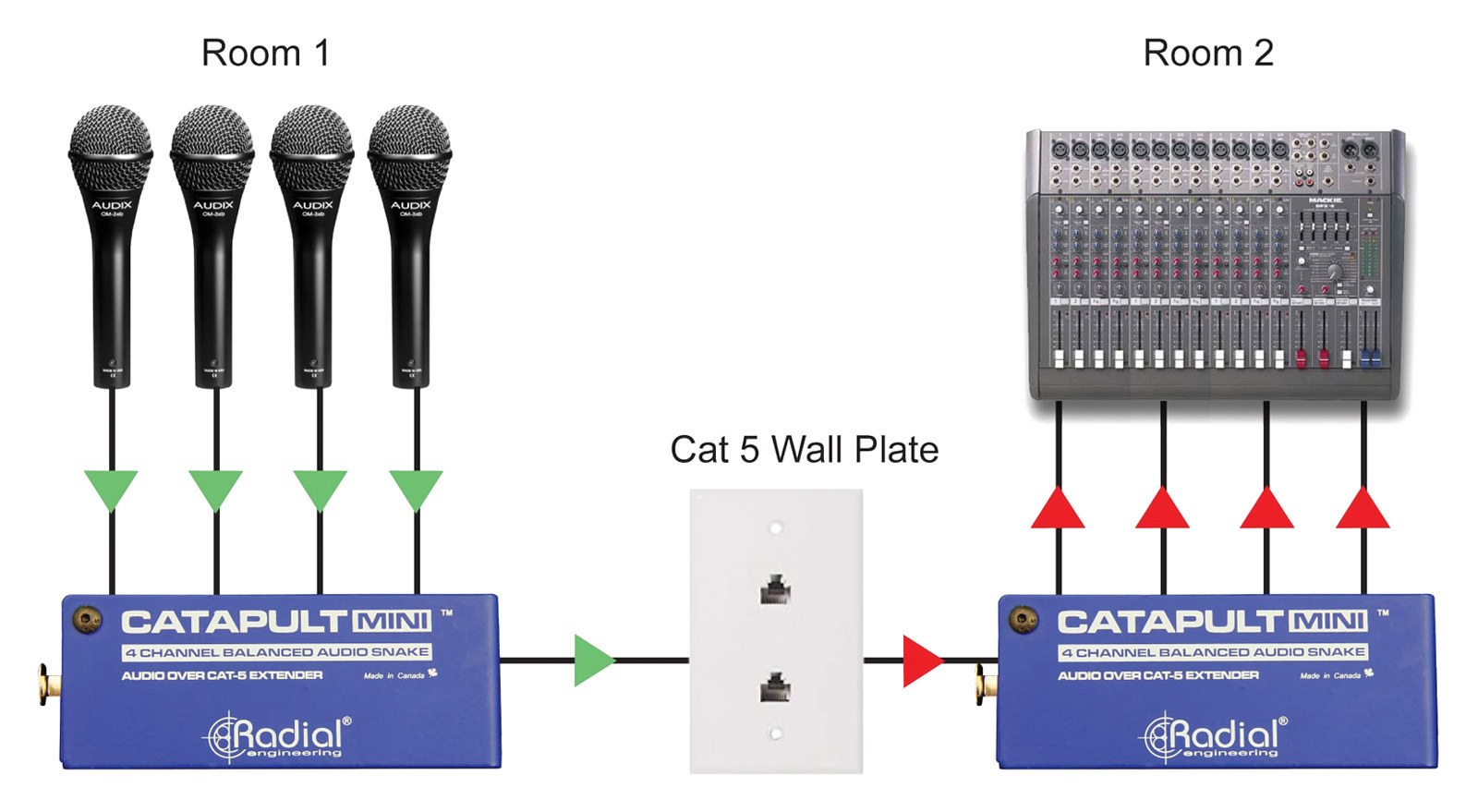

Gamme de produits audio sur câble Cat 5 Radial, conçus afin de supprimer le recours à des câbles audio multipaires encombrants et onéreux. Ils permettent également à l'utilisateur de profiter des réseaux pré-câblés pour se connecter d'une pièce à l'autre.

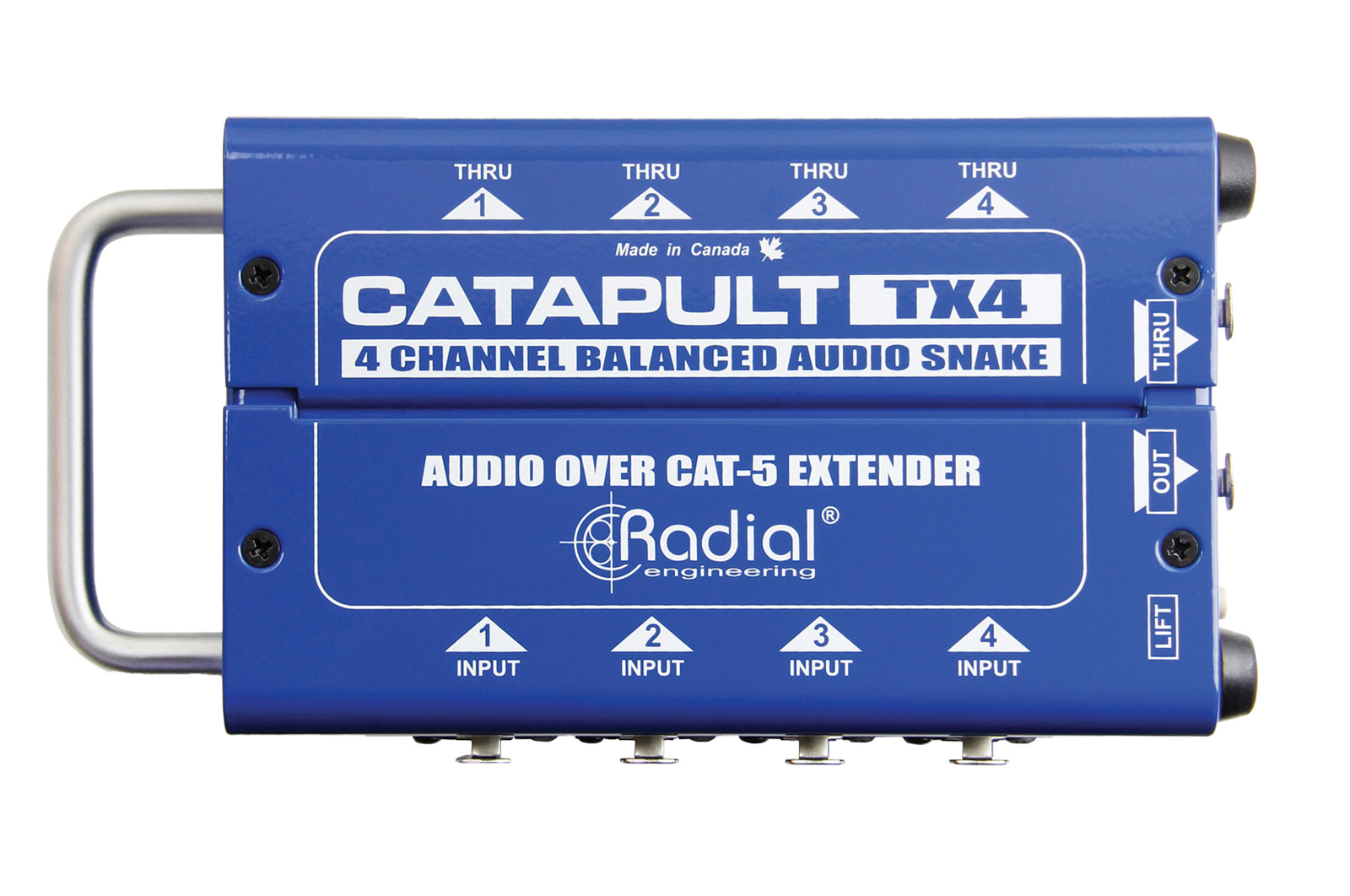

CATAPULT TX4 - Boîtier de scène émetteur
Catapult est un système modulaire qui vous permet de piloter quatre canaux audio analogiques sur un seul câble blindé Cat 5. Là où le Catapult diffère des autres sub-snakes, c'est que chaque extrémité est équipée d'un boîtier en acier robuste qui, dans sa forme standard, n'inclut pas de transformateur. Des versions avec un transformateur de +4dB pour le niveau ligne (TX4L/RX4L) ou de -30dB pour le niveau micro (TX4M/RX4M) afin d'éliminer le ronflement peuvent également être commandées - veuillez nous contacter pour plus d'informations.

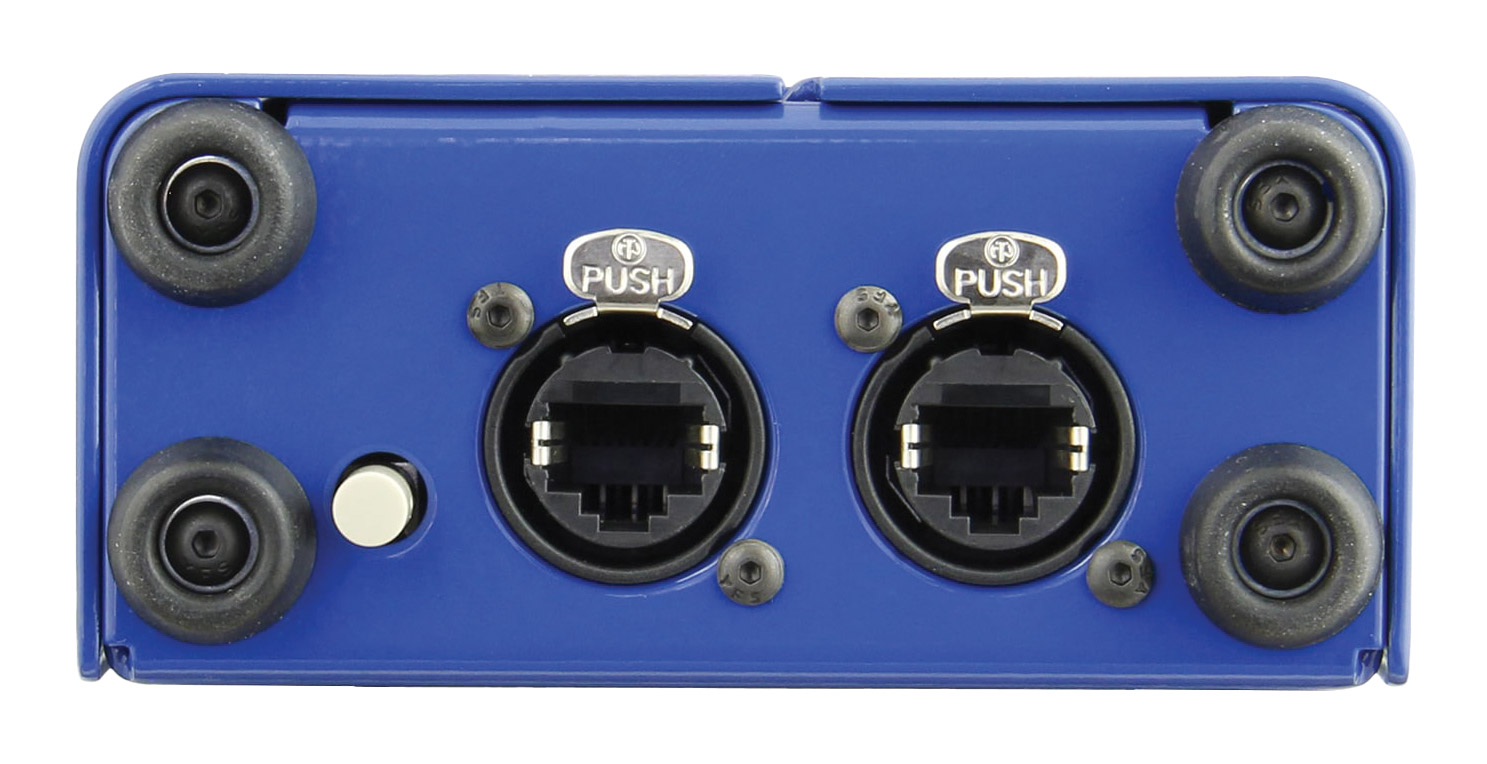

Pour utiliser le Catapult dans sa forme la plus simple, connectez le TX4 et le RX4 ensemble en utilisant un câble Cat 5 ou Cat 6. Note : Afin de transmettre une alimentation fantôme de 48V pour alimenter des micros à condensateur ou des boîtes de direct actives, le câble doit être blindé. Si les signaux transmis sont de niveau ligne, le blindage n'est pas nécessaire en raison de la configuration à paires torsadées, mais il est tout de même utile car les câbles blindés sont moins sensibles au bruit. Radial suggère que puisque les paires torsadées sont étroitement enroulées ensemble dans une gaine compacte, c'est une bonne idée d'envoyer des signaux de niveau similaire sur le même fil, car cela réduira la diaphonie des niveaux de signaux plus élevés (tels que les niveaux de ligne +4dB) polluant les signaux de sortie plus faibles (tels que les niveaux de micro de -30dB).

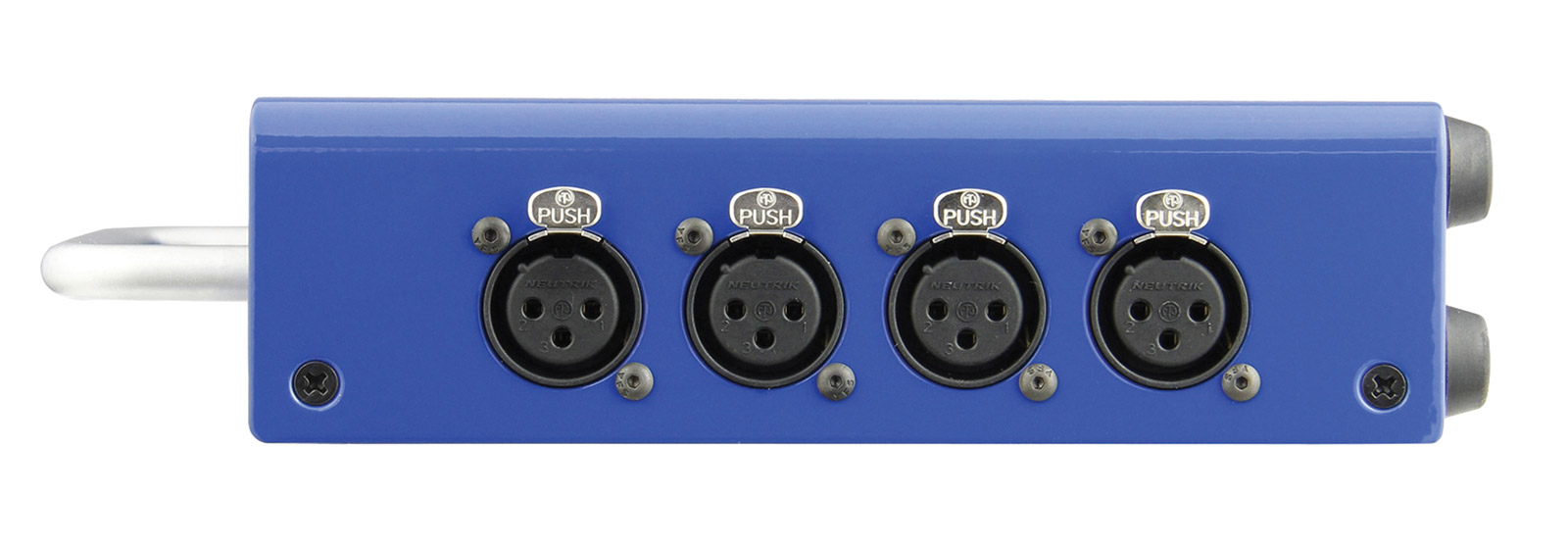

Les entrées et sorties des modules disposent de connexions XLR à 3 points qui sont câblées selon la norme AES avec la broche 1 à la terre, la broche 2 (+) et la broche 3 (-).
Pour une connectivité renforcée, les modules sont équipés de deux jeux de connexions XLR qui offrent davantage d'options de routage. Une poignée métallique est montée à une extrémité de l'appareil pour faciliter son transport.

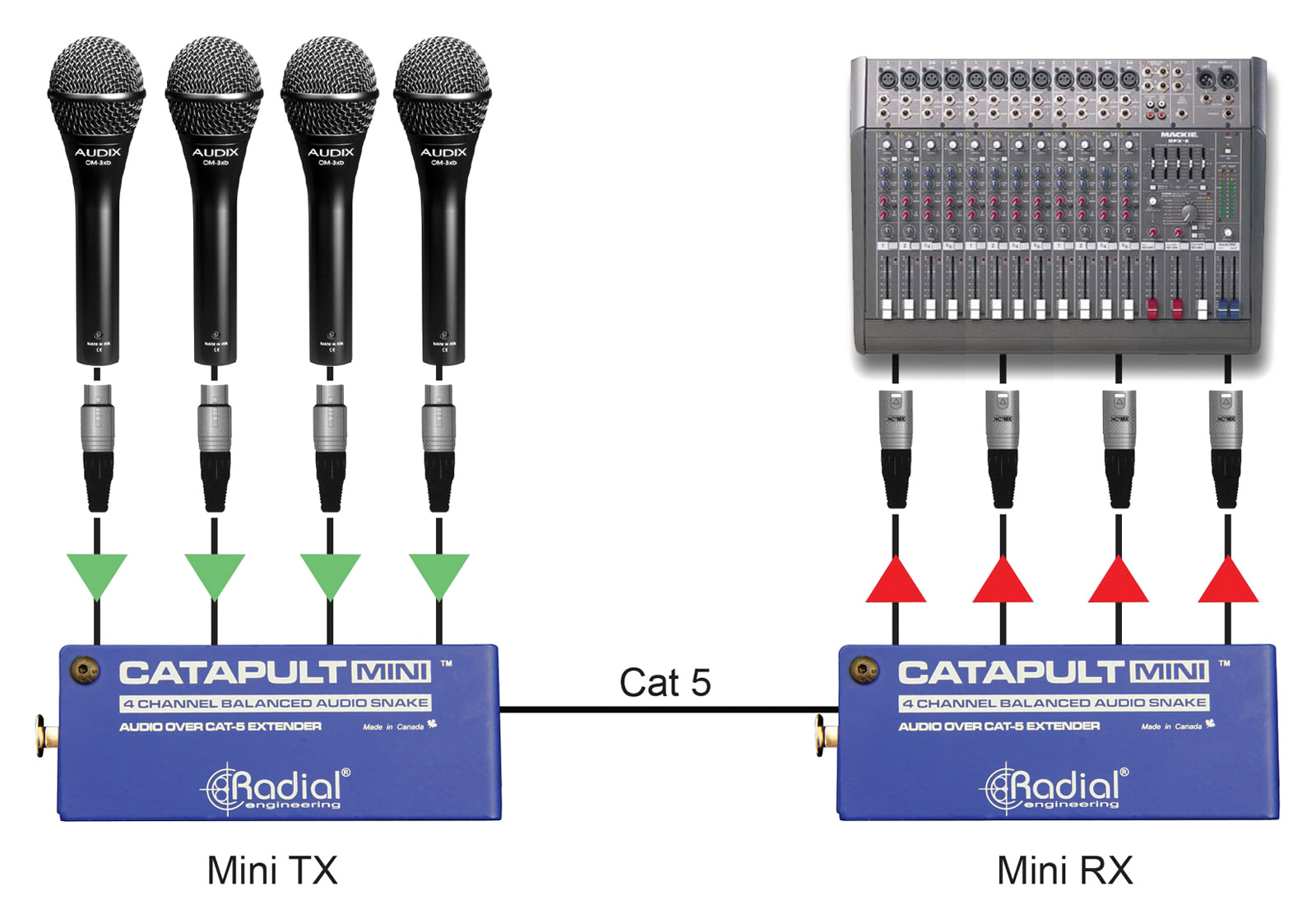

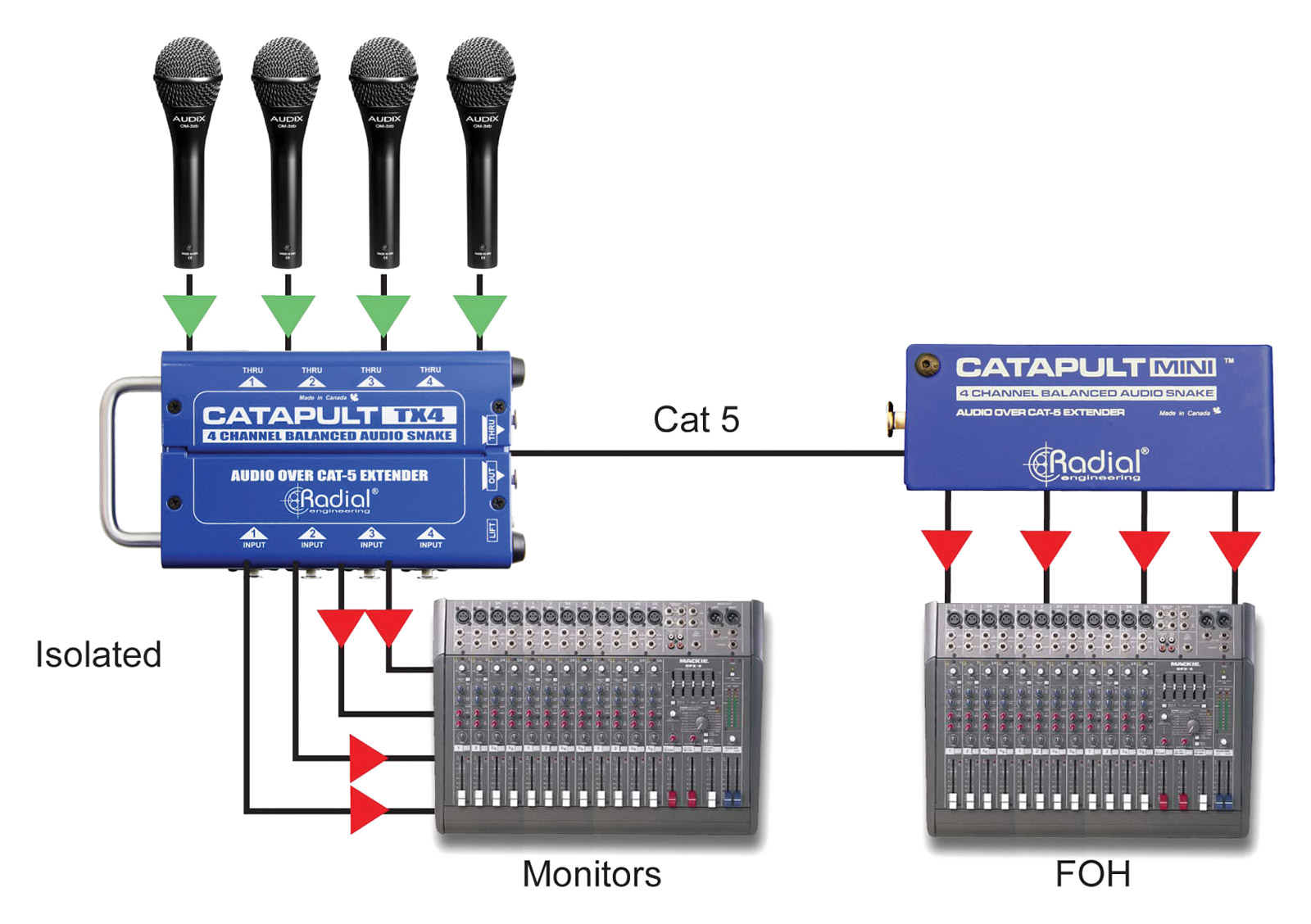

Catapult TX4 et Catapult RX4 sont compatibles avec Catapult Mini TX et Catapult Mini RX et peuvent être utilisés de manière mixte.
Réponse en fréquence : 7Hz - 20kHz. Distorsion harmonique totale : 0,0005%, 1kHz. Plage dynamique : 140dB. Gain : 0dB/-0,8dB. Entrée maximale : +35dBu. Impédance de charge minimale : 100 ohms. Réjection en mode commun : Supérieure à 103dB. Dimensions (LxLxH) : 204 x 114 x 51 mm. Poids : 1,18 kg.

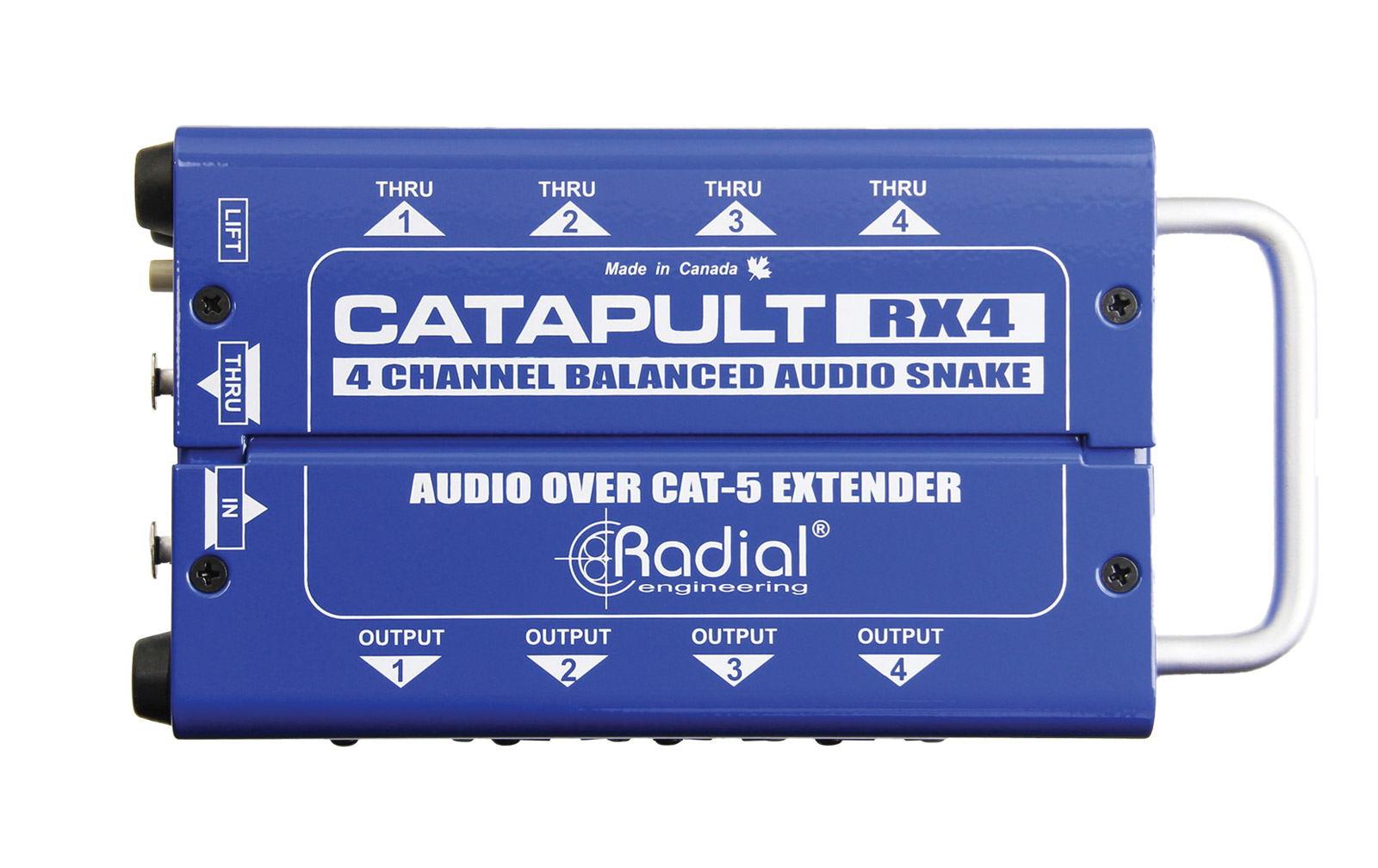

CATAPULT RX4 - Boîtier de scène récepteur
Le Catapult RX4 possède les mêmes caractéristiques et spécifications que le Catapult TX4, mais en tant qu'appareil récepteur, les connecteurs XLR de sortie sont de type mâle à 3 points.

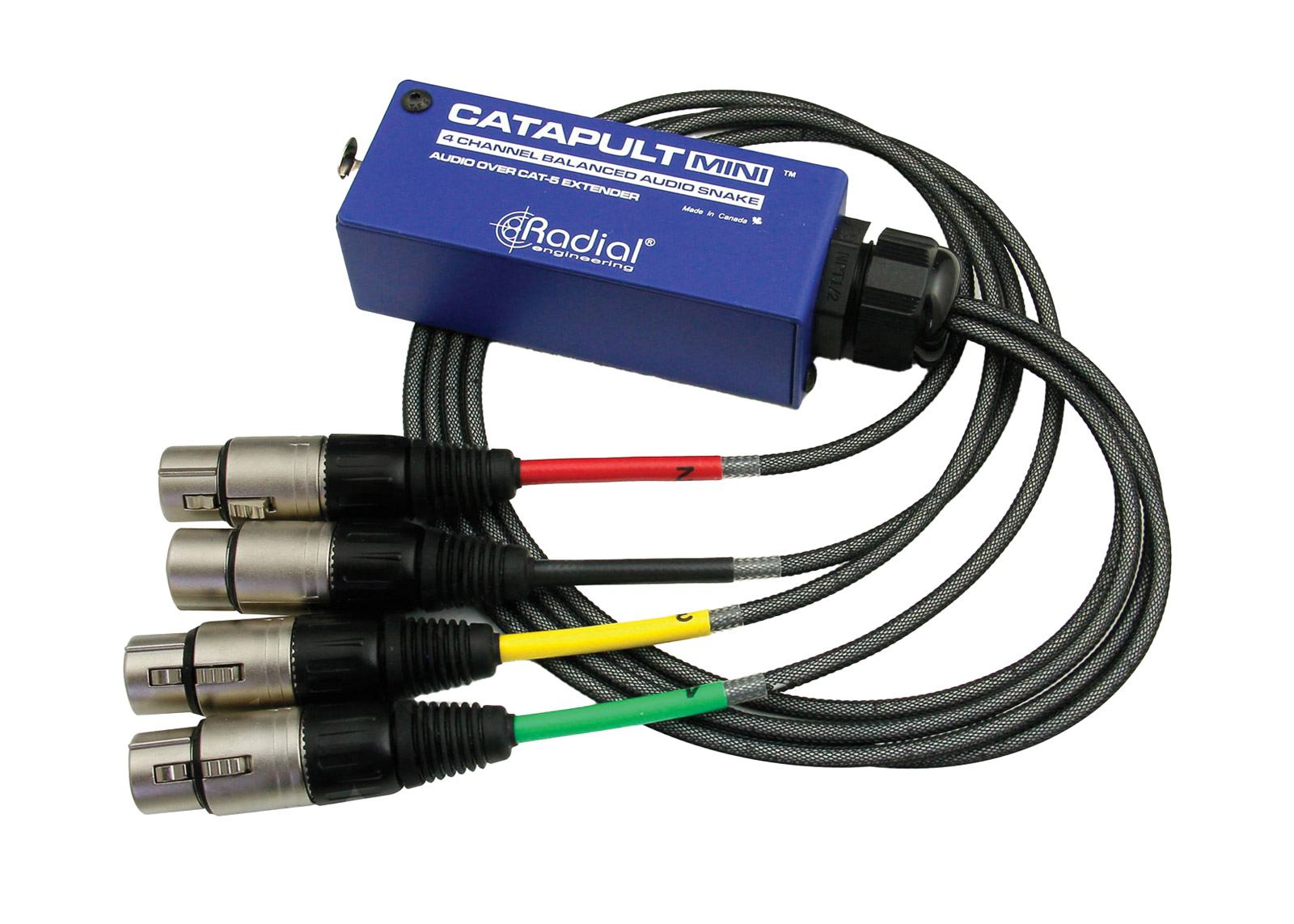

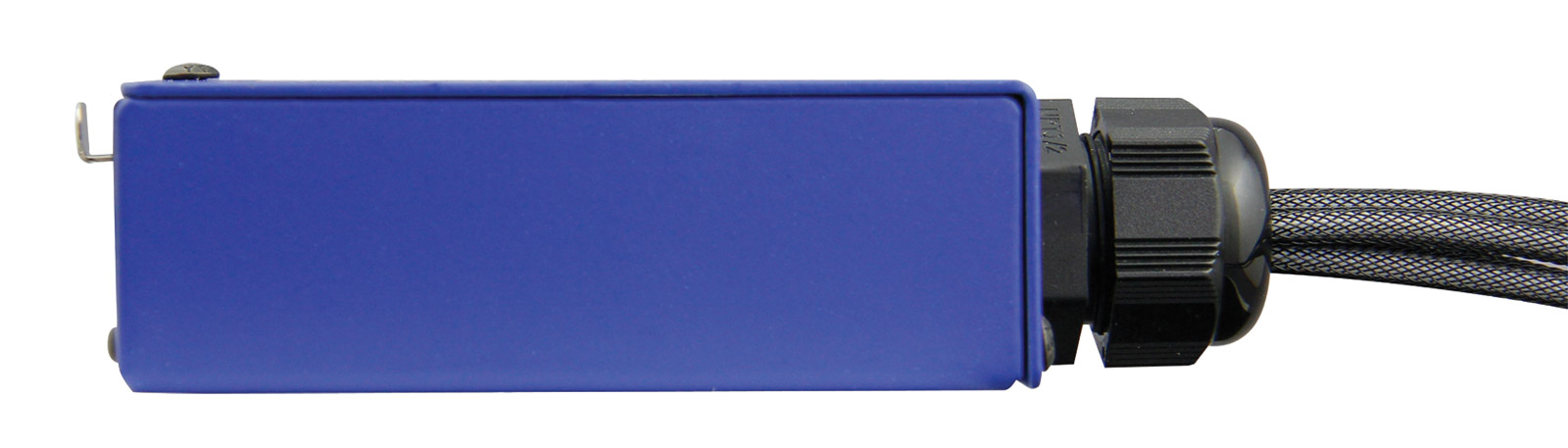

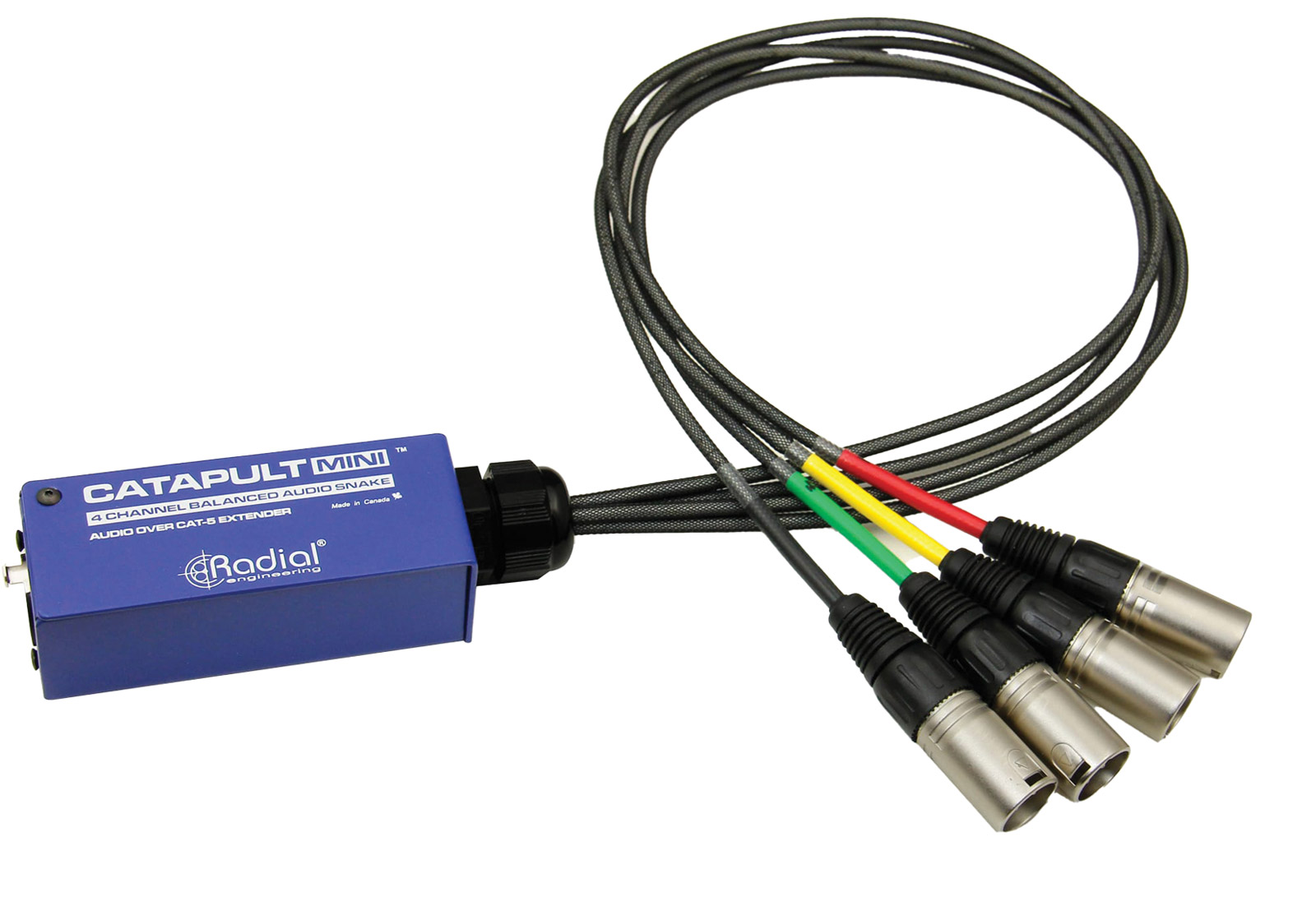

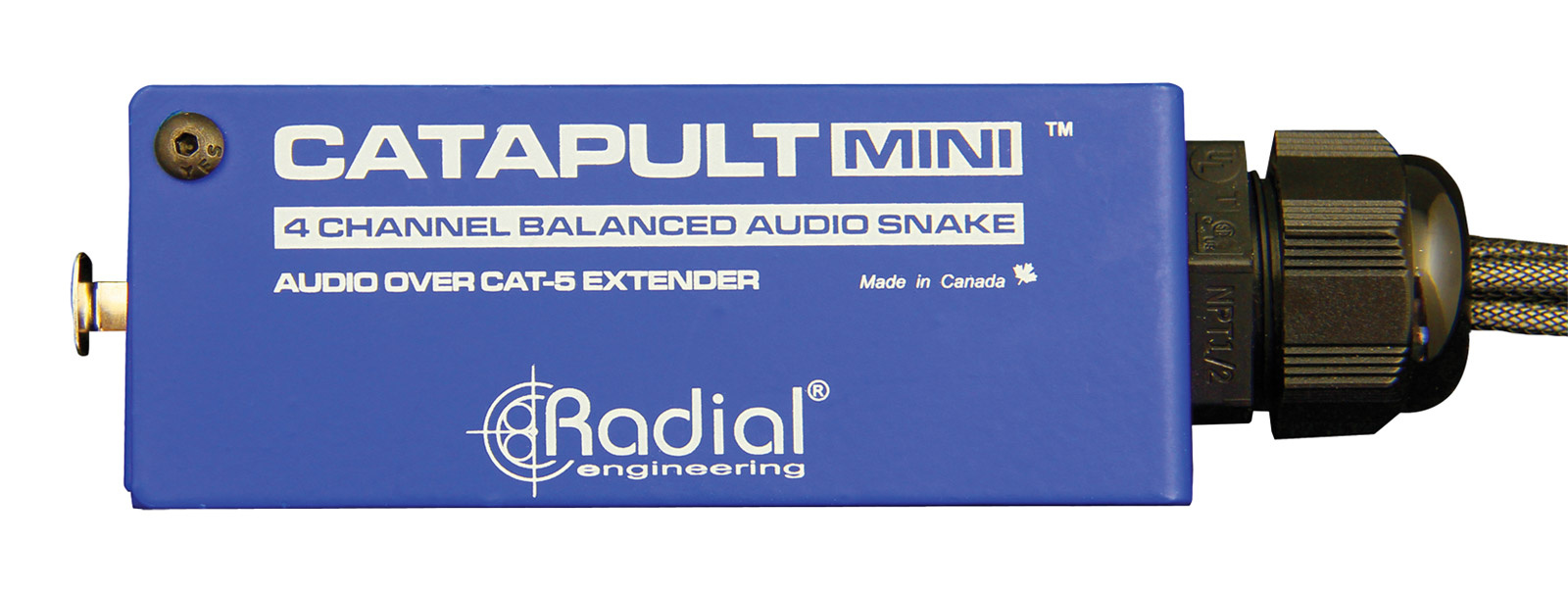

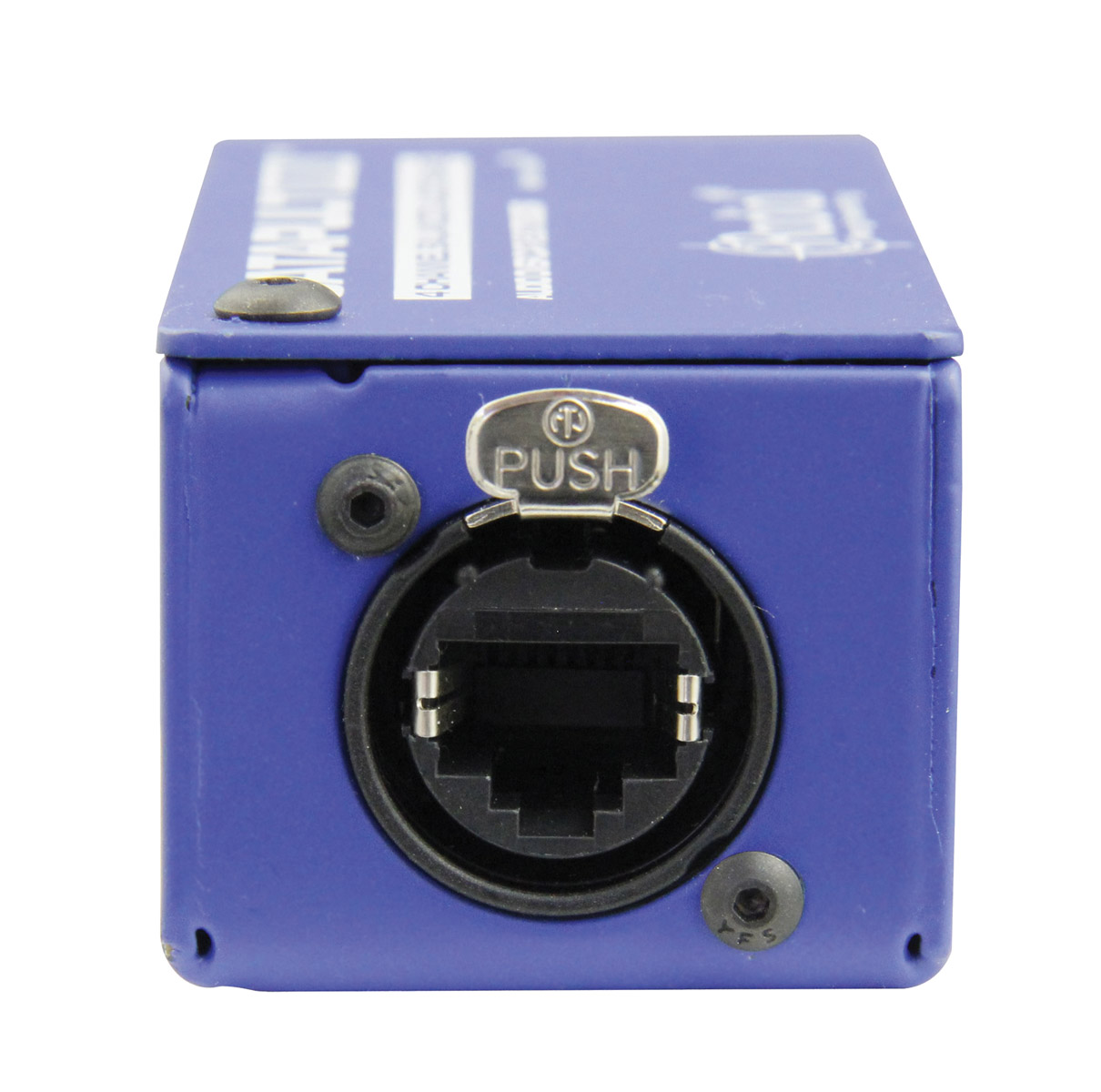

Le Catapult Mini TX, comme le Catapult TX4, a été conçu pour transmettre de l'audio analogique sur un câble Cat 5, mais il est plus compact et présente moins de caractéristiques. Le boîtier principal en acier de calibre 16 comporte un seul connecteur RJ45 pour la connexion du câble Cat 5, et un faisceau multi-tiges à 4 canaux avec connecteurs XLR femelles à 3 points pour la connexion au dispositif d'entrée audio, tel qu'un microphone ou un dispositif de niveau de ligne. Les câbles sont recouverts d'une gaine en maille « Expando » pour une meilleure durabilité, et les connecteurs sont munis d'étiquettes à code couleur pour une identification aisée.
Catapult TX4 et Catapult RX4 sont compatibles avec Catapult Mini TX et Catapult Mini RX et peuvent être utilisés de manière mixte.
Réponse en fréquence : 7Hz - 20kHz. Distorsion harmonique totale : 0,0005%, 1kHz. Plage dynamique : 140dB. Entrée maximale : +35dBu. Réjection en mode commun : Supérieure à 103dB. Dimensions (LxLxH) : 105 x 40 x 33 mm. Poids : 0,5 kg.
Catapult Mini RX présente les mêmes caractéristiques et spécificités que Catapult Mini TX, mais en tant qu'appareil récepteur, les connecteurs XLR sont de type mâle à 3 points.
