Connecteurs d'alimentation secteur IEC, non chevillés (conditionnement à froid), 10 A, CA 250 V, 50/60Hz nominal, conformes IEC 60320. Certifications: IEC/EN, UL, AS/NZS et CSA.
Modèles pour câble
Modèles pour câbles mâle et femelle démontables avec borniers professionnels à vis (orifice réceptacle du conducteur et vis de serrage traversante). Taille de conducteur jusqu'à 3x1 mm² (18AWG).
Pour câble, femelle

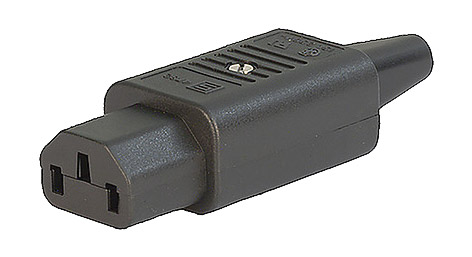

Femelle (sortie secteur) C13, fiche pour câble, entrée câble par l'arrière.
Pour câble, mâle
Mâle (entrée secteur) type, fiche pour câble, entrée câble par l'arrière.
Modèles pour panneau
Modèle à collerette, mâle
Modèle mâle (embase d'alimentation) à deux bords perforés, connexion "Faston" rapide, 6,3 mm.
Découpe de panneau 27,5 x 20,0 mm min., centres des orifices de vis 40,00 mm, 3,5 mm de diamètre.
Modèle à enclencher, mâle
Modèle mâle (embase d'alimentation) à enclencher. Convient à un panneau d'épaisseur 1,5 mm. Connexion "Faston" rapide, 6,3 mm.
Découpe de panneau 27,5 +0,2/-0,0 x19,8 mm +0,2/-0,0.
Modèle à enclencher, femelle

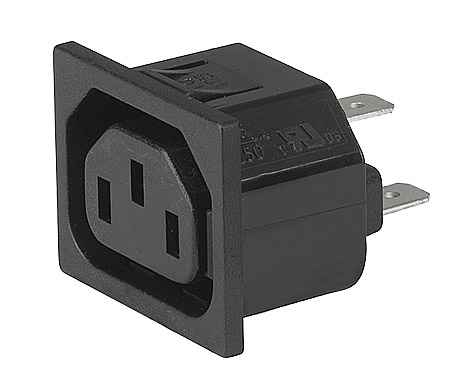

Modèle femelle (sortie alimentation) à enclencher. Sans volets. Convient à un panneau d'épaisseur 1,5 mm. Bornes à souder 3,5 mm. Découpe panneau 32,5 x 24,8 mm.
Accessoires optionnels: Bouchon isolant pour embase secteur mâle, référence 42-148 et 42-159.
Alternatives
Des modèles pour câble à angle droit, embases à fusible et modèles à enclencher pour d'autres épaisseurs de panneau sont disponibles sur commande spéciale, veuillez contacter le service commercial.
Note : ce standard était appelé ultérieurement CEE22 avant d'être incorporé au IEC 60320.
