SONIFEX - PANNEAUX DE SIGNALISATION LUMINEUX LED

SignalLED

Les panneaux de signalisation lumineux LED RVB SignalLED sont conçus pour les installateurs. Pour en faciliter l'utilisation, les panneaux sont configurés dans les couleurs standard (consulter 'Configuration Chart' dans l'encart 'ressources'). En utilisant la télécommande optionnelle, ils peuvent être configurés dans une des huit couleurs disponibles (consulter 'User Manual' dans l'encart 'ressources'). Les versions doubles peuvent êtres configurées pour fonctionner en tant que deux signaux différents. L'électronique de contrôle et l'utilisation de LED RVB faisant partie intégrale des panneaux, elles permettent de configurer le mode d'affichage et la(les) couleur(s) du panneau installé, avec la télécommande disponible séparément.

Les signaux lumineux simples et doubles sont livrés en standard pour être fixés à plat sur un mur (affleurants). Toutefois, le kit optionnel de fixation LD-KE1 est disponible pour installer le panneau de signalisation perpendiculairement au mur, par exemple au-dessus d'une porte. Le kit LD-KCI permet une fixation au plafond.Le LD-IT est un outil permettant une installation temporaire du kit de fixation LD-KE1 tout en laissant un accès au câblage de l'alimentation et du signal sans avoir besoin d'une autre paire de mains.

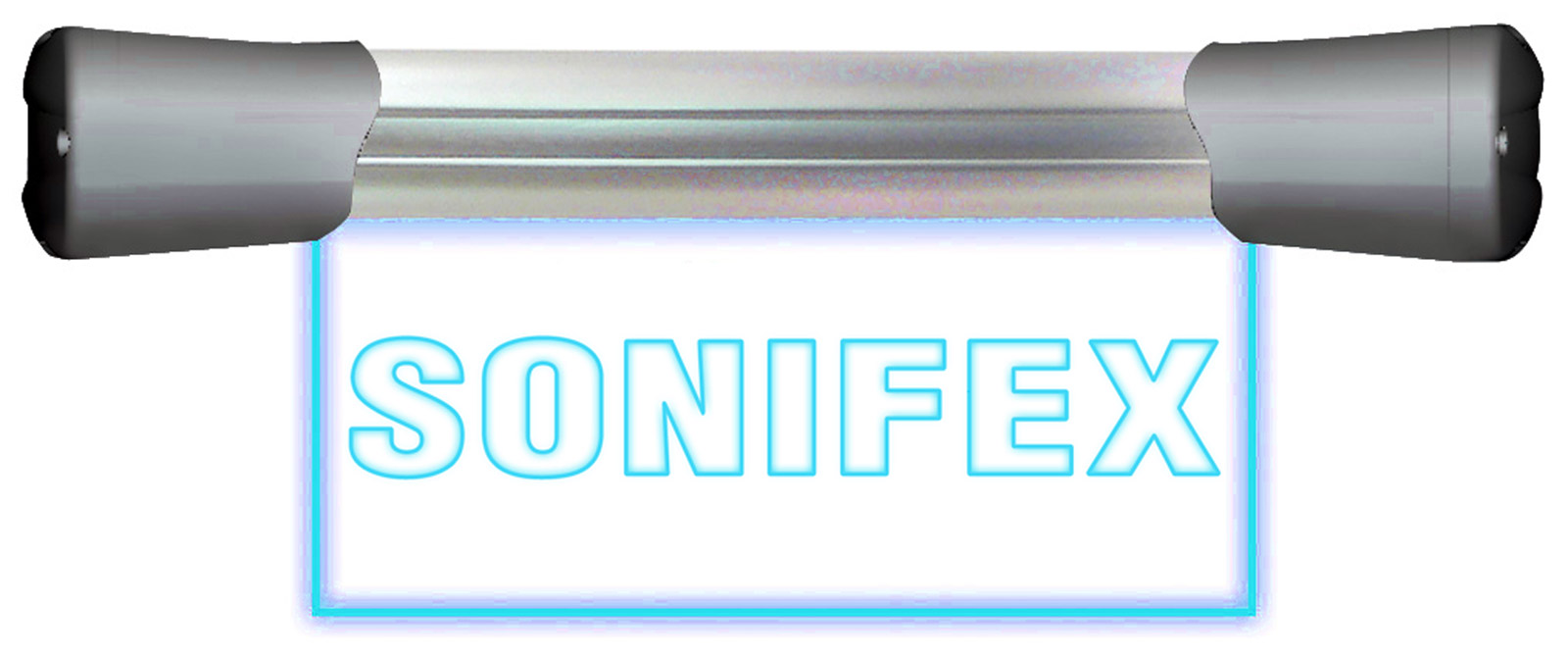

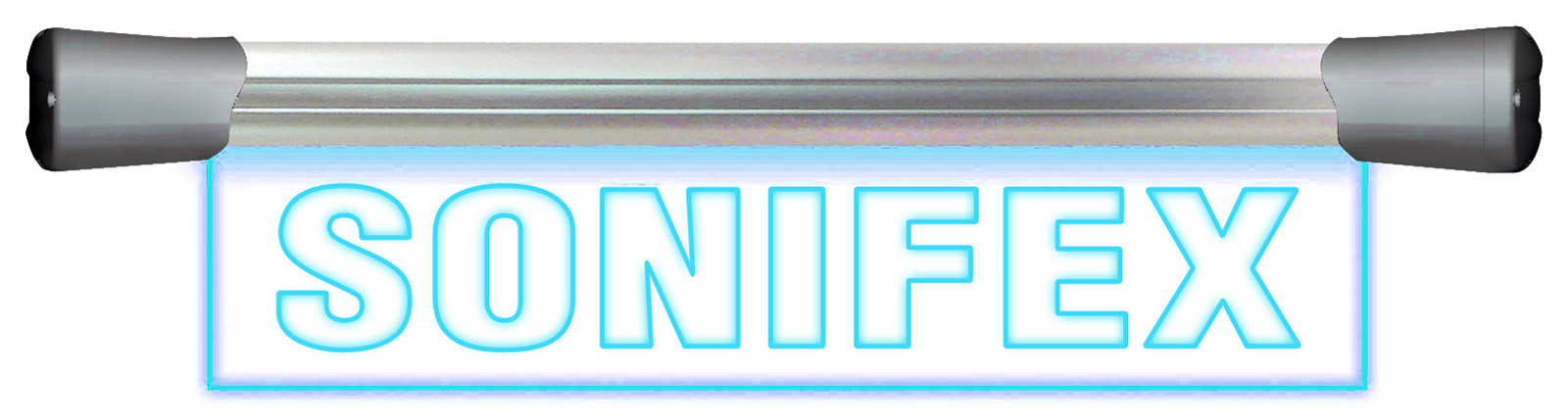

Chaque signal lumineux fait 200mm ou 400mm de long. Les panneaux de 400 mm sont disponibles en modèles à affichage simple et double. Les modèles doubles peuvent être divisés en deux côtés de 200 mm pouvant être contrôlés séparément ou conjointement. Par exemple, une unité double peut combiner "ON AIR" et "MIC LIVE" sur un même panneaux lumineux.

Le signal lumineux peut être commandé par l'une ou l'autre des entrées pull-low ou par les deux. Par exemple, une seule entrée peut servir à contrôler un signal lumineux unique "MIC LIVE" ou deux entrées peuvent servir à contrôler un double affichage "TX" et "REH" à l'aide une commande indépendante pour chaque côté du signal lumineux. Si une couleur alternative ou un mode d'affichage est nécessaire, ils doivent être programmés à l'aide de la télécommande LD-RPC, disponible séparément. Vous trouverez les instructions dans le mode d'emploi, voir le(s) document(s) associé(s).

Les signaux sont livrés complets en standard avec adaptateur secteur d'alimentation et câble secteur fixe. Les câbles d'entrée de CC et de signaux de commande passent au travers d'une pince de câble intégrée et se connectent à un bloc bornier à vis. Les modèles utilisant le préfixe LDD ont été étudiés pour être utilisés avec une alimentation électrique de cc 7-36V, pratique pour ceux qui utilisent des unités de distribution électrique de 12-24V en réseau.

Signaux lumineux personnalisés

Des signaux lumineux personnalisés avec d'autres textes, y compris dans d'autres langues, peuvent être fabriqués sur commande spéciale, prix sur devis. Veuillez contacter le service commercial pour plus d'informations.

Caractéristiques techniques :

Veuillez noter qu'une alimentation électrique n'est pas fournie avec les modèles à préfixe LDD.

AVN-GPIO - GPIO vers émétteur/récepteur LAN

AVN-GPIO fait partie de la gamme de boîtiers d'interface réseau AVN de Sonifex et a été conçu afin de convertir les entrées et sorties GPIO (General Purpose Inputs and Outputs) en commandes réseau. Ceci est particulièrement utile lorsqu'un utilisateur souhaite contrôler des équipements tels que des SignalLEDs par le biais d'un réseau standard.

Avec 10 GPIO configurables, dont 8 peuvent être utilisés pour la programmation basée sur le PTP, ainsi qu'un relais, AVN-GPIO peut déclencher ou être déclenché par d'autres appareils Sonifex sur le réseau à l'aide de GPIO virtuels sans nécessiter de câblage supplémentaire. Les unités peuvent être interfacées ensemble à travers un réseau, ou l'utilisateur peut utiliser Ember+ et des commandes UDP pour accepter des commandes de, ou piloter, l'AVN-GPIO. Logé dans un boîtier robuste en aluminium et alimenté par PoE, AVN-GPIO est un appareil compatible avec le protocole PTP (Precision Time Protocol). IEEE1588-2008 PTPv2 est utilisé pour maintenir une horloge matérielle en synchronisation avec un maître PTP, tel que l'horloge maître AVN-GMCS afin d'obtenir une synchronisation inférieure à 10 nanosecondes avec la référence du maître. Cela signifie que l'AVN-GPIO peut-être utilisé pour horodater avec précision des événements d'entrée et pour déclencher des sorties à des moments configurés.

L'AVN-GPIO de Sonifex prend en charge les profils de média par défaut et AES67, tout en fournissant un profil personnalisé qui peut être configuré par l'utilisateur. Il est configuré par l'intermédiaire d'un serveur web intégré pour permettre la configuration du PTP ainsi que la surveillance en direct de son état. Une page web de routage GPIO permet d'acheminer des entrées physiques, temporisées et virtuelles vers des sorties physiques, temporisées et virtuelles.

Caractéristiques techniques :
