Basés sur les patches audio Switchcraft EZ Norm, les StudioPatch 6425 et 9625 sont principalement conçus pour la connexion directe aux interfaces d'entrée/sortie Digidesign ProTools 192 et produits similaires câblés selon la convention DTRS Tascam. Les patches sont câblés en interne avec du câble 110 ohms vers les connecteurs d'entrée et de sortie D-sub femelle 25 broches. Toutes les lignes de masse/terre sont à bus pour permettre le passage de l'alimentation fantôme. Convient pour les applications AES et analogiques.
La durée et par conséquent le coût d'installation sont significativement réduits car toutes les connexions "normalisées" sont pré-établies dans les embases. La configuration "normale" de chaque canal se change simplement avec un tournevis standard en faisant tourner un commutateur à came situé entre les rangées haute et basse de connecteurs. Un "clic" audible se fait entendre quand la came bascule entre normalisé, non normalisé et semi-normalisé. Les cames sont cachées par un bandeau opaque facilement retirable qui peut aussi servir de bande-légende centrale.
Les embases TT ont un corps en laiton plaqué nickel avec contacts commutateurs en or sur lames-ressorts en alliage de cuivre plaqué argent. Garanties pour 30 000 cycles de branchement.
Plus distribué
Quatre groupes de huit paires d'embases Bantam/TT "Easy Norm" sont câblés en interne, à l'aide de câble 110 ohms, à huit connecteurs D-sub 25 broches en face arrière; quatre servent aux entrées et quatre aux sorties.
Accessoires optionnels: ensembles de câbles épanouis d'installation, voir ci-dessous. Cordons de patch TT; câble flexible 110 ohms, faible capacitance, équipé de fiches TT moulées, plaquées nickel. Convient à l'audio AES et analogique. Voir SWITCHCRAFT - CORDONS DE PATCH - JACK TT - Numérique et analogique.
Plus distribué

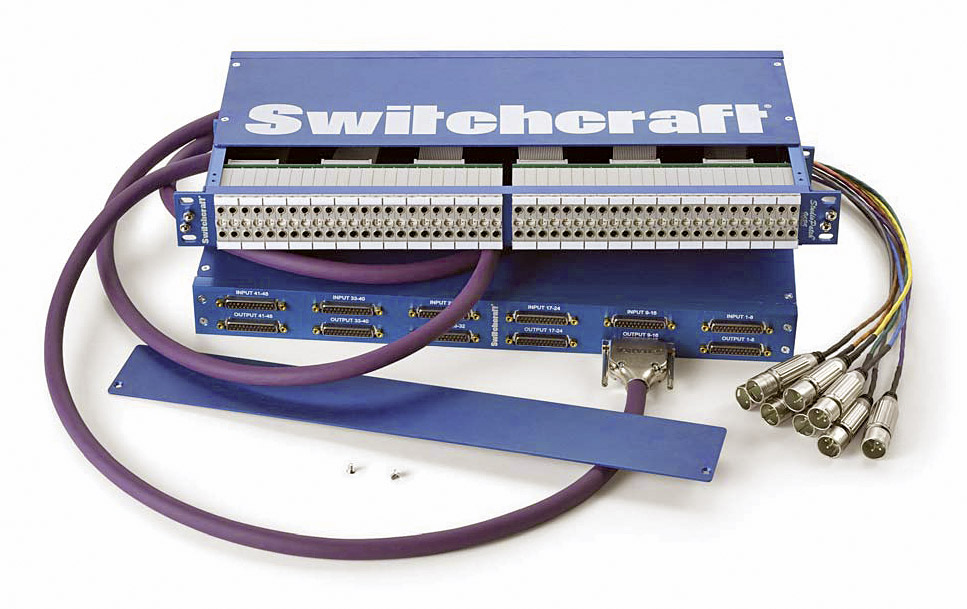

Quarante-huit paires de prises Bantam/TT "Easy Norm" jacks sont câblées en interne, à l'aide de câble 110 ohms, à douze connecteurs D-sub 25 broches en face arrière; six servent aux entrées et six aux sorties.
Accessoires optionnels: comme pour le StudioPatch 6425.

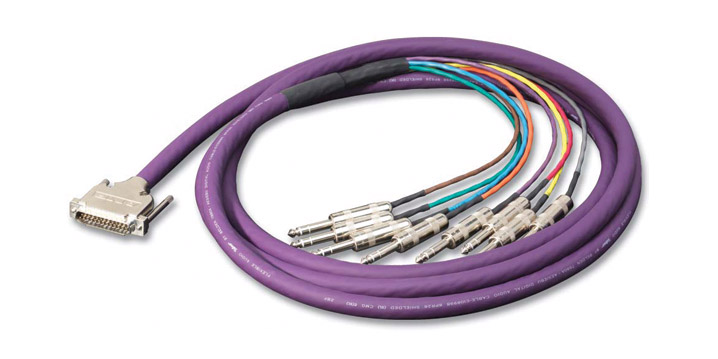

Ensembles de câbles épanouis d'installation
Fabriqués avec une fiche ou embase D-sub 25 broches AMP et des fiches XLR ou jack 6,35 mm stéréo montées sur du câble Belden huit paires blindées individuellement, 110 ohms, faible capacitance. Ils conviennent à l'audio AES et analogique. Ils sont câblés selon la convention DTRS Tascam.
