Gamme de connecteurs au format "Keystone", montés dans des adaptateurs métalliques pour panneau à finition nickel satiné.

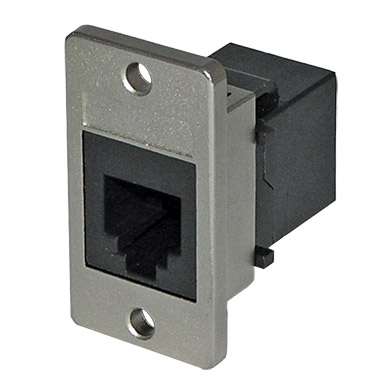

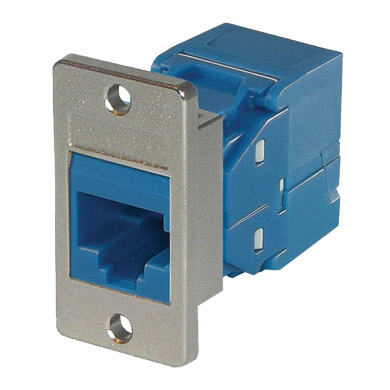

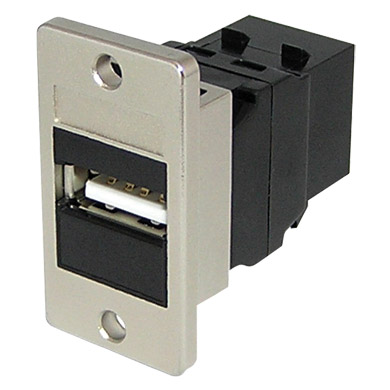

Le format "Keystone" de connecteurs modulaires est généralement associé aux connecteurs de données RJ45 et de téléphonie RJ12, mais de nombreux autres types de connecteurs peuvent être offerts dans le même style de logement. Certains types sont disponibles avec des corps colorés, pour l'identification des circuits.
Les modules disponibles sont détaillés dans la liste ci-dessous.

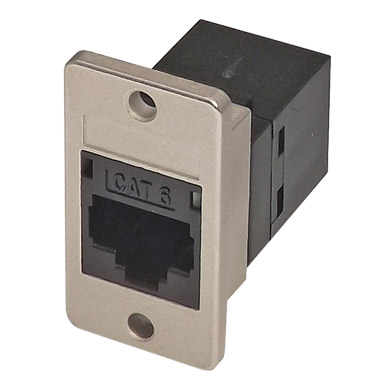

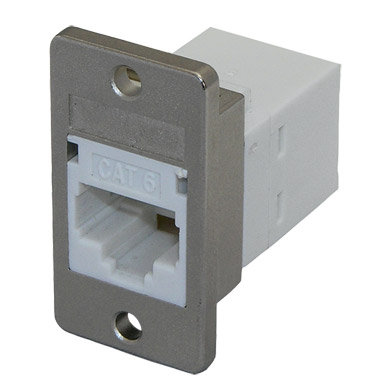

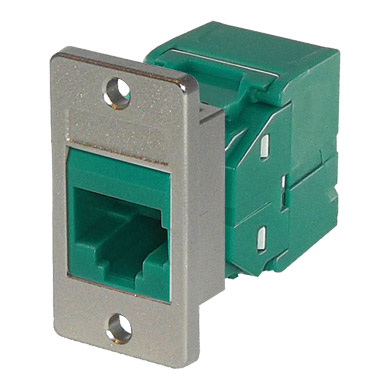

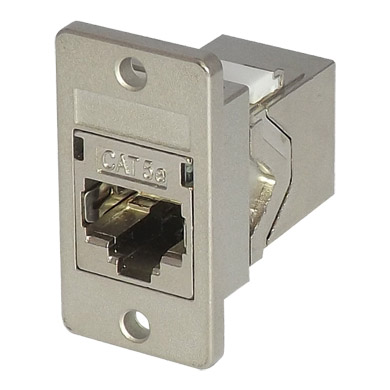

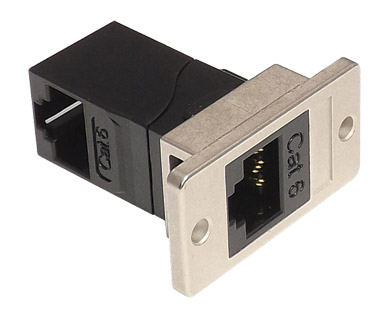

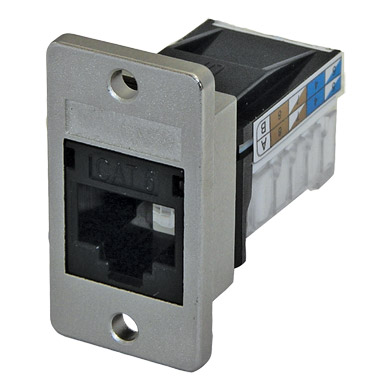

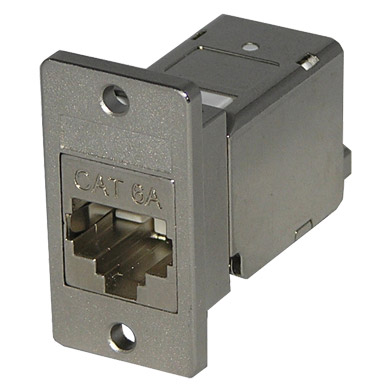

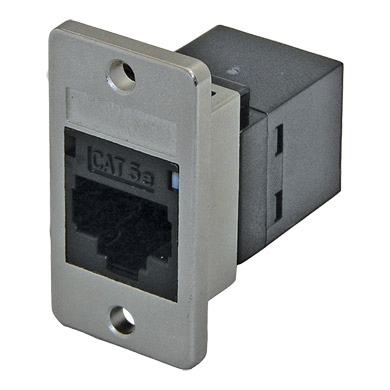

Les modèles RJ45 sont disponibles comme raccords femelle-femelle "dos à dos", ou comme prises de style Krone ou sans outil. Les prises "sans outil" ont des bornes autodénudantes (IDC) à leviers papillons pour fermer le logement et faire le raccordement. Elles ne sont pas blindées sauf indication contraire dans la description.

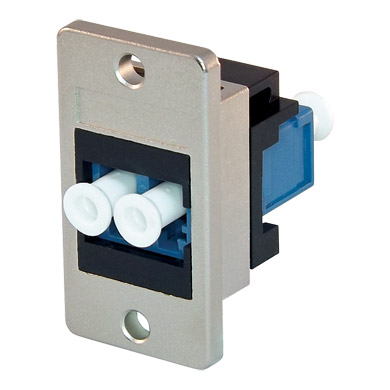

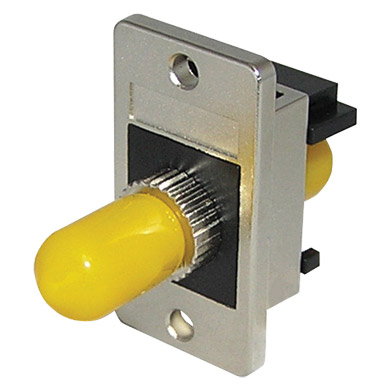

Les modèles pour fibre sont disponibles avec des connecteurs génériques sans obturateur.

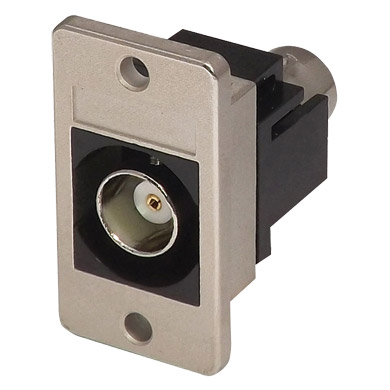

Le modèle BNC "véritable 75 ohms" utilise une BNC 3G HD BNC de Coax Connectors.
Dimensions de la plaque : 35,5 mm x 19,12 mm. Dimensions de la découpe : 22,86 mm x 17,15 mm. Centres des orifices de fixation : 28,96 mm. Deux vis de fixation (3 x 8, tête troconique, Pozi, autotaraudeuse) sont inclues, toutefois elle ne seront peut-être pas adaptées au panneau sur lequel elles seront montées. D'autres variantes sont disponibles.
Accessoires optionnels : vis de montage à empreinte Pozidriv M3 x 10 mm, à tête basse (Pan), plaquées zinc à passivation claire (ZCP), écrous, les contre-écrous et rondelles freins. Voir Fixations et accessoires pour portes. D'autres styles et tailles de vis et d'écrous sont aussi disponibles, voir VISSERIE - Pour connecteurs série D (Universal).
