Conçus et fabriqués par Canford, ces boîtiers sont destinés à faciliter la terminaison rapide, facile et efficace d'un maximum de quatre câbles d'infrastructure SMPTE 311 et à éliminer le besoin d'assemblages de câbles pré-terminés.
Le boîtier super compact convient parfaitement aux applications où l'espace est très limité car les unités peuvent facilement être installées à distance de la plaque ou du panneau de connexion SMPTE si nécessaire. Grâce à leur taille compacte, ils conviennent parfaitement aux boîtiers muraux, aux racks de 19 pouces et à d'autres applications dans lesquelles notre gamme classique de boîtiers d'épissures ne peut s'adapter.

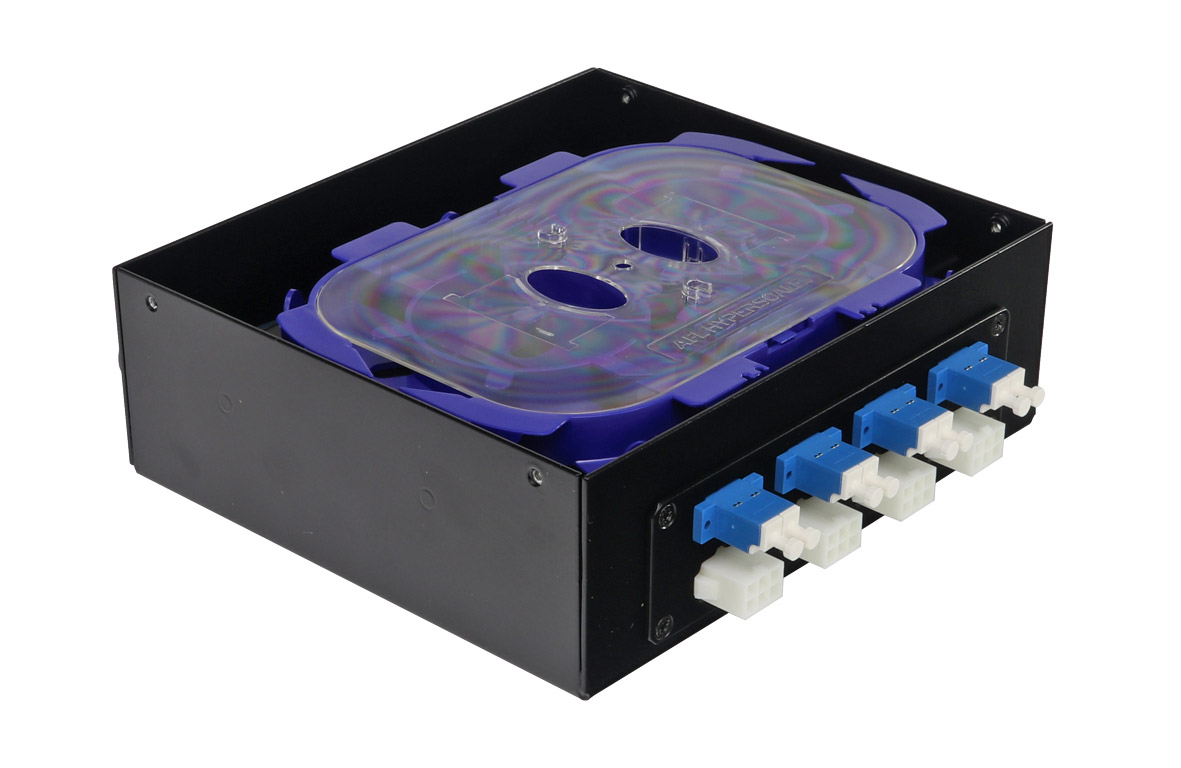

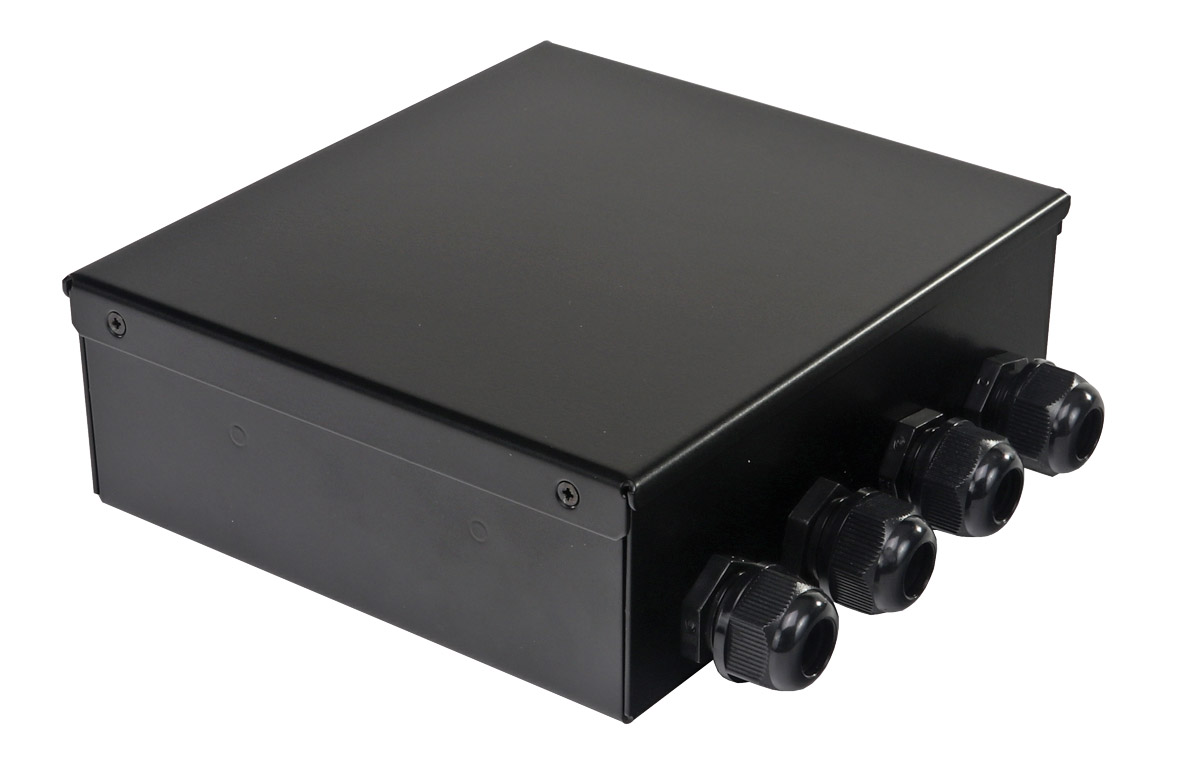

Lors de l'installation, les câbles SMPTE entrent dans le châssis par des presse-étoupes arrière individuels. Une fois le couvercle du boîtier d'épissure retiré, le plateau d'épissure incorporé peut être rabattu pour permettre l'accès interne. Les éléments électriques sont séparés et terminés à l'aide des contacts à sertir mâles fournis, tandis que les éléments en fibre sont épissés sur les queues LC fournies à l'aide du plateau d'épissure. Une fois terminés, ils sont insérés à l'arrière des prises MATE-N-LOK respectives et des coupleurs de fibre montés sur le panneau avant. Les connecteurs SMPTE à terminaison appropriée, disponibles auprès de Canford, peuvent ensuite être simplement branchés dans les ports disponibles pour compléter l'installation.
En plus de l'excellente protection que ces unités fournissent aux épissures et aux composants internes, ces boîtiers offrent une véritable approche "plug and play" ainsi qu'une amélioration significative du processus de maintenance sur site, car ils permettent de retirer et de remplacer facilement les connecteurs défectueux, ce qui réduit les temps d'arrêt et le besoin de réparations coûteuses sur le terrain.
Les boîtiers sont de couleur noire. Tous les cordons de raccordement de fibre, les contacts électriques à sertir et les manchons de protection d'épissure nécessaires sont fournis avec l'unité.
Dimensions : 63mm (h) x 185mm (l) x 164mm (p)
Des contacts MATE-N-LOK de rechange et l'outil de sertissage MATE-N-LOK sont également disponibles. Le kit d'outils de sertissage AMP MATE-N-LOK (55-839) contient un outil de sertissage et 2 jeux de mâchoires pour couvrir les tailles de sertissage 16-20 AWG (46-4218) et 22-26 AWG (46-4219).
Pour d'autres boîtiers d'épissure SMPTE 311 en fibre, voir CANFORD - BOÎTIERS ÉPISSURES FIBRE OPTIQUE - SMPTE 311.
Fabriqué par Canford.
