CANFORD - BOÎTIERS RACK DE CONNEXION FIBRE OPTIQUE LEMO SMPTE - Terminaison sur site

Conçus et fabriqués par Canford afin de permettre une installation sur site rapide, simple et efficace, de connecteurs fibre optique pour panneaux Lemo SMPTE sans avoir de compétences spécialisées, ni de cordons pré-câblés. Ces boîtiers acceptent jusqu'à 8 Lemo 3K.93C FXW ou EDW dans un panneau avant 2U affleurant ou incliné au standard de l'industrie. Des plaques de masquage sont insérées dans les ports inutilisés permettant d'agrandir l'installation ultérieurement si nécessaire.

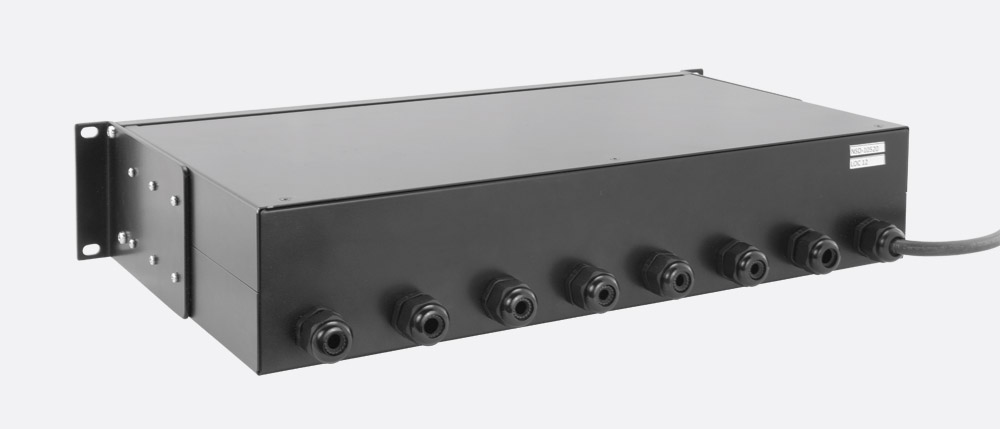

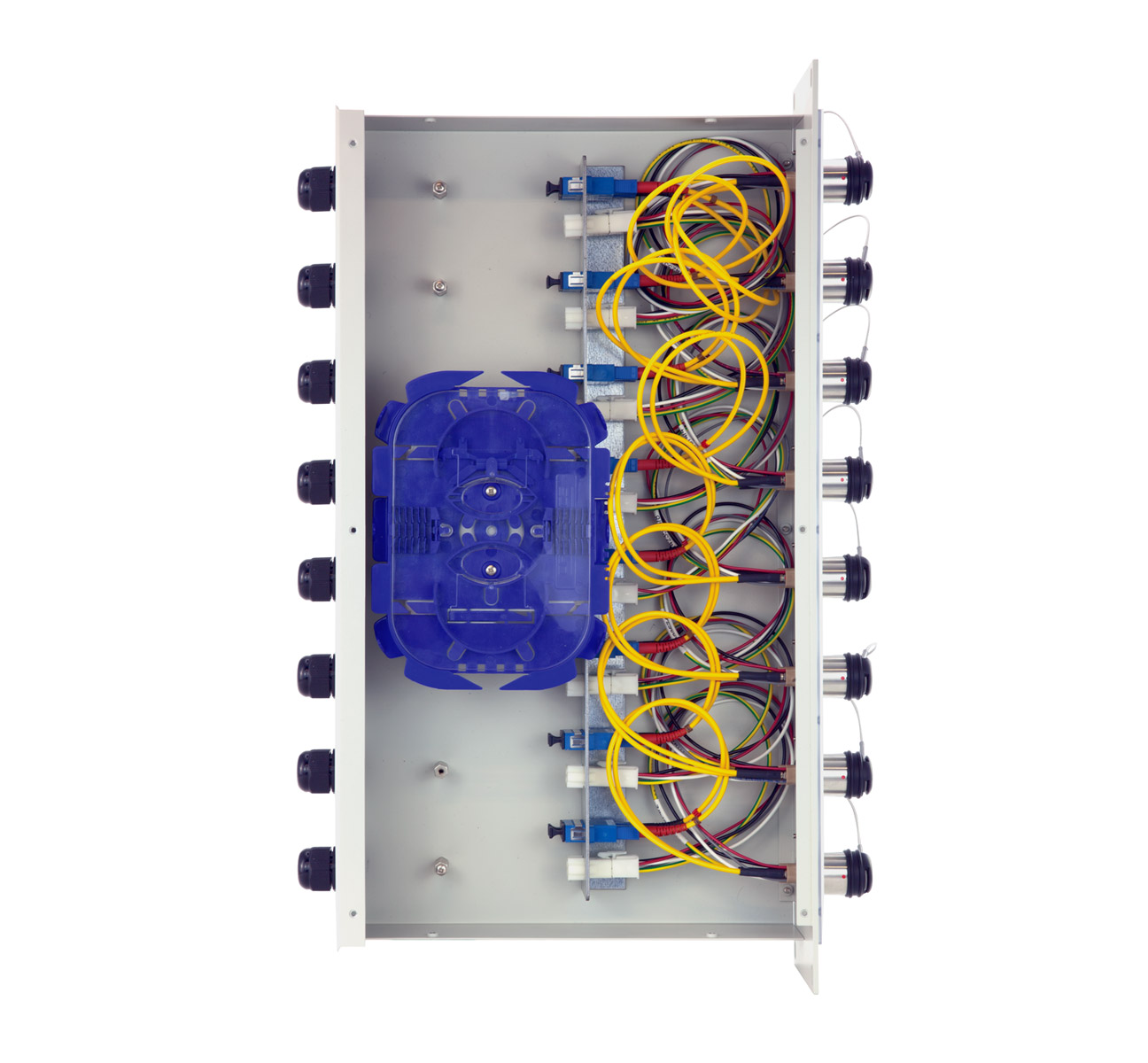

Durant l'installation, les câbles SMPTE sont insérés dans le châssis au travers de presse-étoupes individuels situés à l'arrière et l'élément de décharge de tension est fixé aux tiges de serrage intégrées. Les éléments électriques sont connectorisés à l'aide des contacts à sertir fournis puis insérés dans le connecteur MATE-N-LOK correspondant. Les éléments fibre optique peuvent être terminés avec le système de connexion Senko XP Fit Plus ou avec les connecteurs SC fournis qui sont alors épissés vers la fibre entrante en utilisant le plateau d'épissure interne. Ils sont ensuite insérés dans le raccord SC.

Notez que le câble SMPTE installé n'est pas inclus et doit être commandé séparément. Se référer à Câbles Fibre Optique.

Afin d'offrir une réelle solution 'Plug and Play', Canford peut fournir des longueurs de câbles sur mesure, pré-câblés avec presse-étoupes, connecteurs MATE-N-LOK et SC pour une installation encore plus simple, car aucun câblage sur site n'est nécessaire et que les cordons sont simplement insérés à l'arrière du boîtier et raccordés au connecteur correspondant.
N'hésitez pas à nous contacter pour un devis.

Ce système protège non seulement les connexions électriques et fibre optique présentes dans le boîtier, mais il permet un remplacement ou une réparation rapide et simple de tout connecteur SMPTE réduisant ainsi le temps et le coût d'intervention de façon significative.

Les gabarits de bandes-légendes, au format DWG AutoCAD ou autre logiciel compatible, sont disponibles au téléchargement sur la page produit sur www.canford.fr.

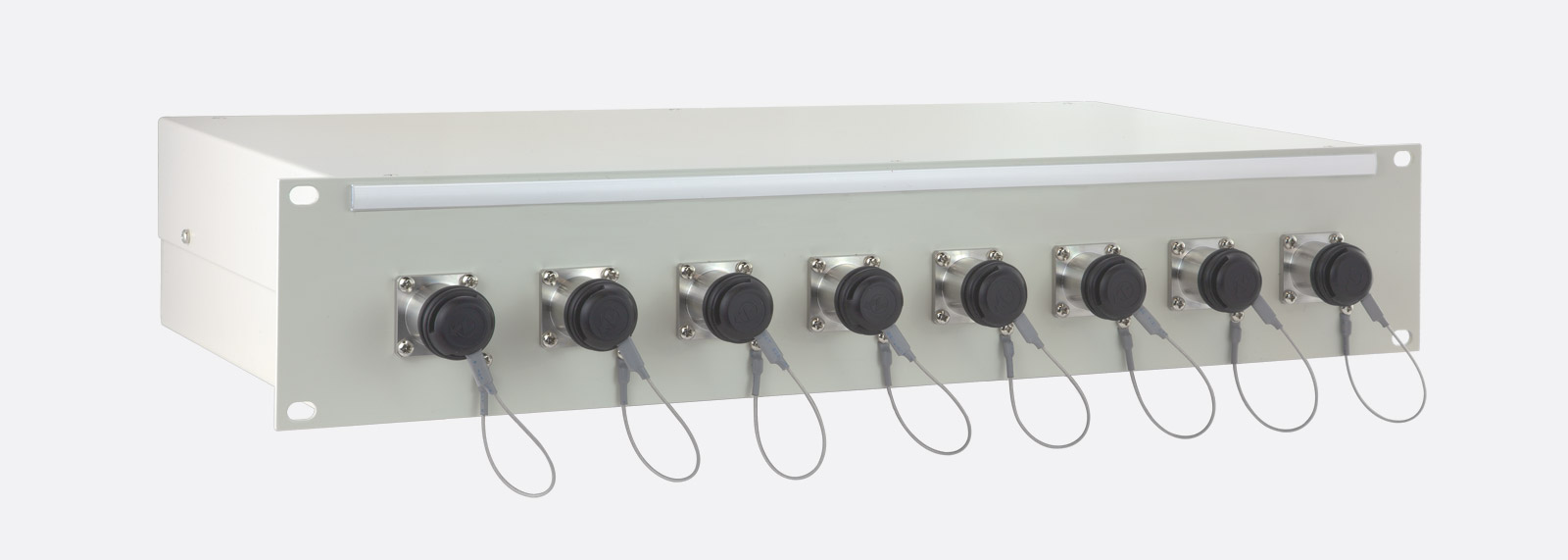

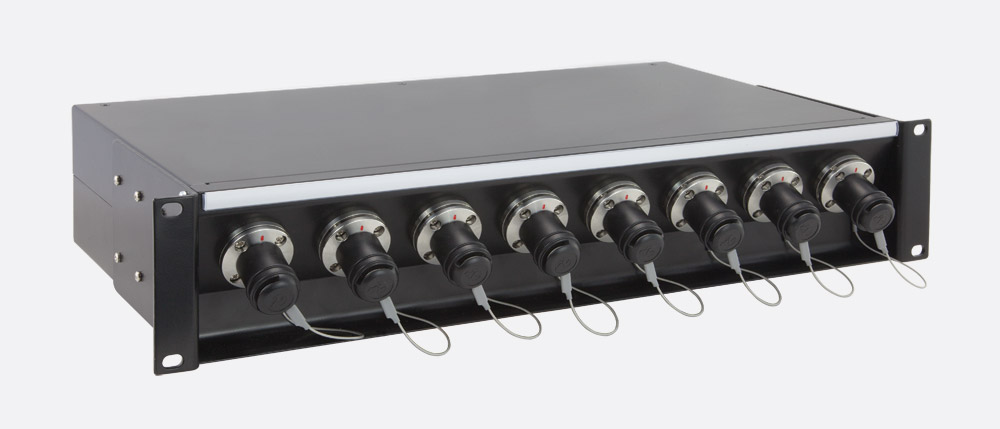

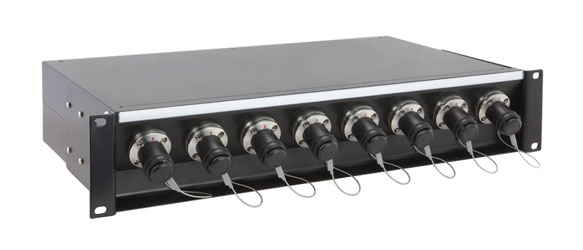

Disponible en finition gris clair (BS4800-10A03) ou noir. D'autre couleurs disponibles sur demande. Profondeur : 270mm.

Accessoires en options : contacts MATE-N-LOK (réf. 46-4218 et 46-4219), protection thermo-rétractable d'épissure (réf. 46-4217) et kit de sertissage MATE-N-LOK (réf. 55-839). AMP MATE-N-LOK Kit de sertissage (55-839) contenant une pince à sertir et deux jeux de mâchoires pour les tailles 16-20 AWG (46-4218) et 22-26 AWG (46-4219).

Des boîtiers de terminaison de fibres de 100mm de profondeur sont également disponibles : voir CANFORD - BOÎTIERS ÉPISSAGE FIBRE LEMO SMPTE COMPACTS - Installation en rack.
