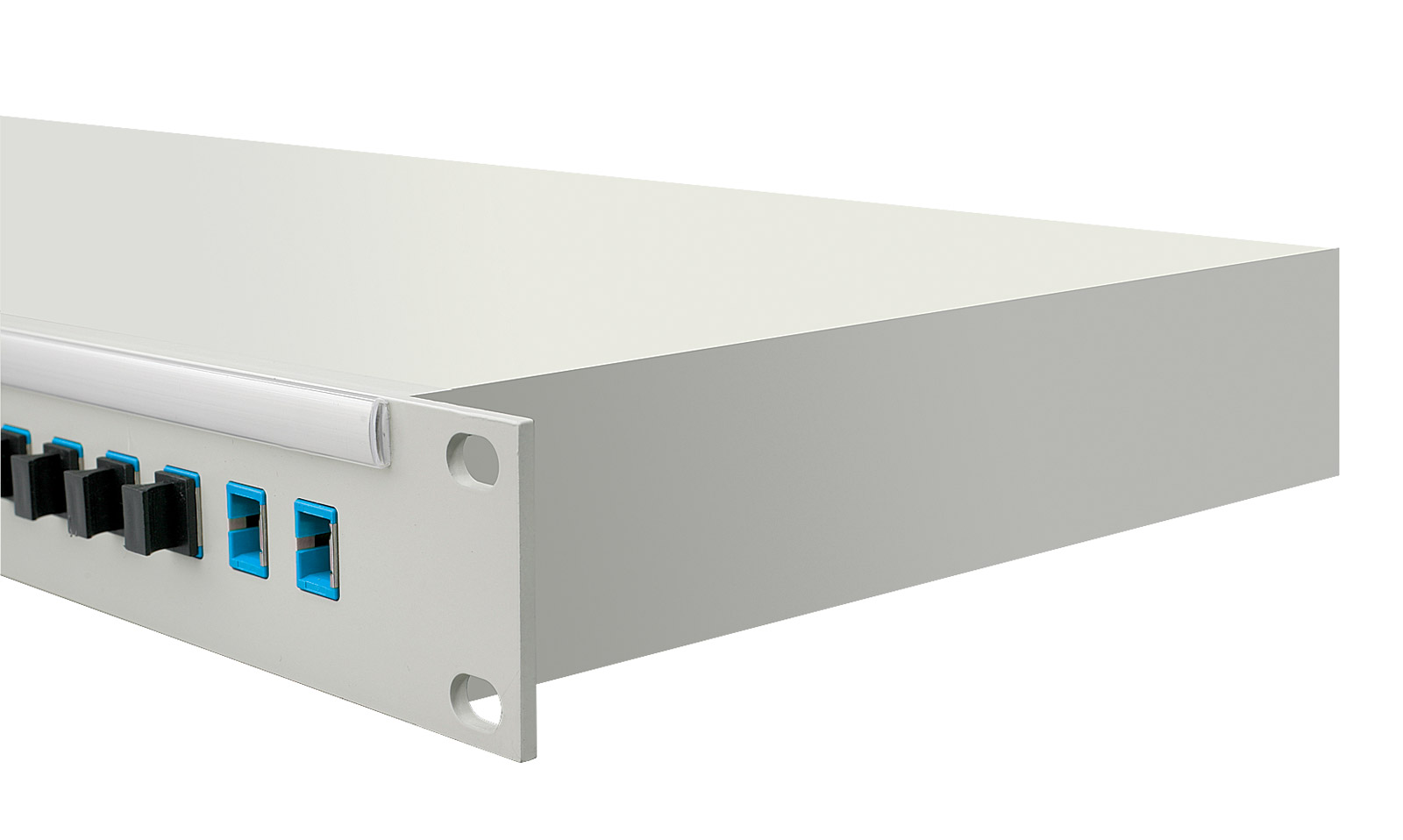

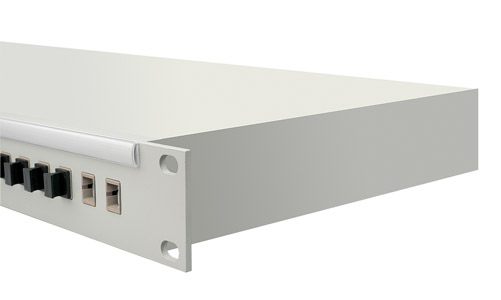

CANFORD - BOÎTIERS RACK DE CONNEXION FIBRE OPTIQUE - SC - Style Broadcast, raccords fibre optique Senko, MM et SM

Gamme de panneaux-patches de terminaison pour fibre de style broadcast avec boîtier arrière intégral pour la gestion des fibres. Les panneaux sont livrés entièrement équipés de raccords traversants pour fibre SC Senko approuvés par le secteur. Ils disposent de viroles en zircone (monomode ou SM) ou en bronze phosphoreux (multimode ou MM) et de logements à faible tolérance pour assurer un alignement exceptionnellement précis des connecteurs et un contact côté fibre donnant une moindre perte et une plus grande fiabilité que les modèles de niveau commercial. Les raccords Senko possèdent aussi un "obturateur de lumière" interne qui, bien que n'étant pas une fermeture hermétique à l'environnement, offre une certaine protection contre la pénétration de grandes particules et le débordement du laser en provenance de ports "actifs" non reliés.

Il y a en standard une simple rangée de 16, 20 ou 24 raccords SC bidirectionnels ou quadruples, multimodes ou monomodes ; des agencements mixtes (LC, SC, ST), des modes mixtes et d'autres nombres de connecteurs sont disponibles sur commande spéciale.

La conception simple et robuste du panneau comprend un profilé d'aluminium rigide avec un sous-châssis de montage à raccord unique. Les raccords sont fermement fixés (pas d'entrechocs) avec leur face avant affleurant au panneau avant. Le boîtier arrière de 200 mm de profondeur est fixé de façon permanente sur le panneau avant et possède une plaque supérieure amovible donnant accès à la zone de gestion des fibres et à l'arrière des raccords. Le boîtier de rack doit être sorti du rack pour avoir accès à sa face supérieure. Deux passe-câbles montés en face arrière acceptent un lot de fibres d'un diamètre de 6 à 12 mm.

Un porte-légendes avec protège-bande à pression est placé au-dessus de chaque rangée de raccords et permet l'insertion de bandes de papier avant ou après l'installation ; une hauteur imprimable de 7,5 mm est disponible. Les gabarits de bandes-légendes, au format DWG AutoCAD ou autre logiciel compatible, sont disponibles au téléchargement sur la page produit sur www.canford.fr.

Disponibles en finition gris clair (BS4800-10A03), gris foncé ou noir. Des bandes-légendes papier de rechange (ne convenant pas aux imprimantes) et des protège-bandes de 432 mm sont disponibles, voir CANFORD - Porte-légendes - A pression.

Des supports sont disponibles pour monter les façades en retrait dans le rack, voir CANFORD - Supports Rack - Fixations en retrait.
