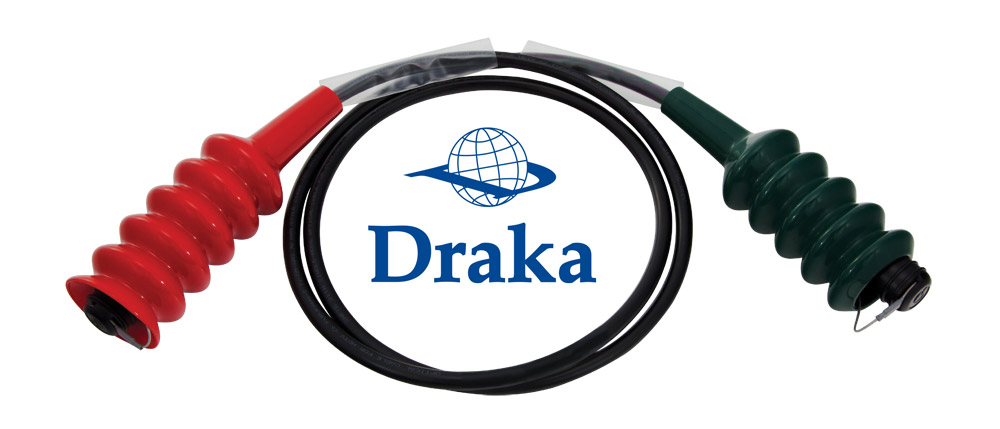

Ces câbles caméra HD hybrides fibre optique, standard de l'industrie, sont fabriqués à partir de connecteurs Lemo SMPTE304 et de câbles fibre optique Draka haute flexibilité PU SMPTE. Ils sont assemblés à la demande, sous un court délai. Ces câbles, généralement appelés SMPTE311M, incorporent deux fibres monomodes, deux conducteurs de courant et deux conducteurs à basse tension, disposés autour d'une membrure en acier inoxydable, le tout entouré d'une tresse en cuivre puis d'une gaine externe résistante aux abrasions.
Les connecteurs LEMO 3K.93C en acier inoxydable sont dotés du verrouillage Push-Pull de Lemo et leurs cycles d'enfichages sont estimés à environ 20 000. Entretenus et nettoyés correctement, les contacts sont également adaptés à ce niveau d'endurance.
Pour plus de caractéristiques techniques du câble voir DRAKA - CÂBLES CAMÉRA FIBRE OPTIQUE - SMPTE311 - HDTV.
Type de connecteur :
| FUW : |
fiche pour câble avec presse-étoupe |
| PUW : |
prise pour câble avec presse-étoupe |
Note : le prix indiqué correspond au câble assemblé, livré enroulé sur lui-même ou sur touret de transport à usage unique. Des enrouleurs avec support pour extrémité du câble sont à commander séparément. Voir CANFORD - ENROULEURS DE CÂBLE - Tambour en acier, voir CANFORD - ENROULEURS DE CÂBLE - Tambour en caoutchouc ou voir CANFORD - DISTRIBUTEURS DE CÂBLE À STRUCTURE TUBULAIRE - Avec chariot et enrouleur. Un calculateur de capacité des enrouleurs de câble, pour vous aider à choisir, est disponible dans l'Espace Technique..
L'installation de terminaison de câble de Canford a été certifiée par Lemo pour câblage de connecteurs Lemo SMPTE304.
Dans le cadre de notre processus de test final, Canford effectue à la fois des mesures de perte d'insertion et de retour, ainsi que des mesures d'interférométrie sur toutes les terminaisons de fibres. Bien que certaines installations de terminaison n'utilisent pas l'interférométrie et se basent uniquement sur les tests d'insertion et de perte de retour pour déterminer les résultats, Canford effectuera toujours l'interférométrie par défaut. Les résultats des tests, y compris l'imagerie 3D des terminaisons, peuvent être fournis sur demande.
L'interférométrie mesure trois dimensions critiques requises pour une fiabilité continue, la forme de l'extrémité (rayon de courbure mesuré en mm), le décalage de l'apex poli (mesuré en um) et la hauteur de la fibre (mesurée en nm). Ces trois paramètres s'inscrivent tous dans le cadre de normes industrielles strictes qui garantissent la fiabilité lors de l'accouplement de connecteurs aléatoires.
Fabriqués par Canford.
Note de commande : Des longueurs personnalisées et des déclinaisons de connecteurs sont disponibles. Veuillez contacter l'équipe commerciale pour un devis.
