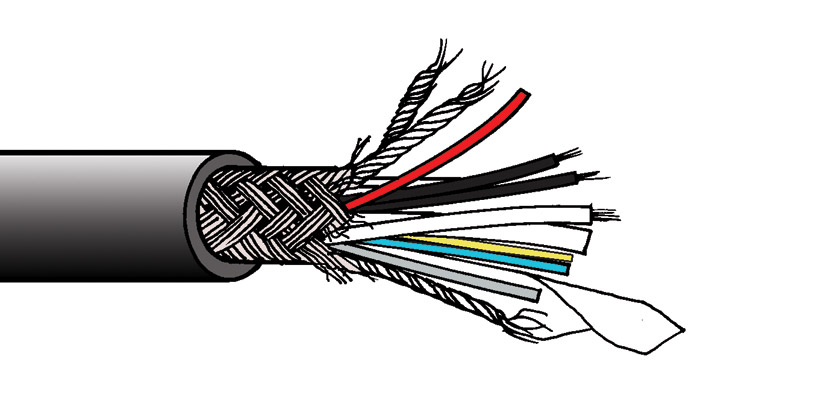

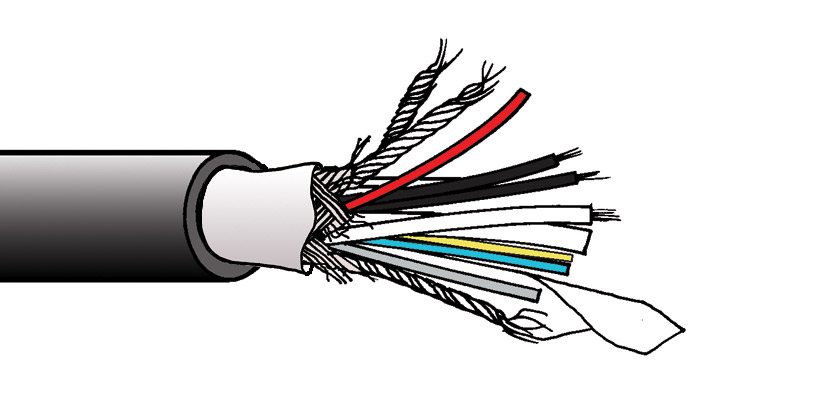

Câble hybride contenant des conducteurs en fibre optique mono-mode et en cuivre, répondant au standard SMPTE311M pour les connexions de caméra de TV HD. Il véhicule les signaux vidéo, audio et de commande plus l'alimentation entre la caméra et les unités de base.Il convient à l'emploi avec les connecteurs hybrides spéciaux produits par des fabricants comme Canare et Lemo.
Le câble est disponible avec un choix de quatre gaines externes :
- Polyuréthane souple (PU) - une gaine robuste adaptée à l'utilisation en car régie et en studio, avec une excellente résistance à l'abrasion.
- High Flex (TPE) - une gaine ultra-flexible, nettement plus souple que la version PU.
- La version sans halogène (FRNC) à faible émission de fumée et à faible risque d'incendie (LFH) est conforme ou supérieure aux normes IEC 60332-1, IEC 60754-2 et IEC 61034 pour l'installation dans les bâtiments.
- La version sans halogène, à faible émission de fumée (FRNC-C) et à faible risque d'incendie (LFH) est conforme ou supérieure à la norme IEC 60332-3-24 pour l'installation dans les bâtiments.
Caractéristiques techniques :
| Conducteurs auxiliaires : |
quatre âmes 19/0,2mm (0.6mm²) en cuivre étamé, isolées HDPE (polyéthylène haute densité), deux noires, deux blanches. |
| Conducteurs de signal : |
deux âmes 7/0,2 mm (0,22 mm²) en cuivre étamé, isolées PEHD, rouge, grise. |
| Ames en fibre optique : |
deux âmes mono-mode en fibre de 9,5 microns de diamètre, gaine optique de 125 microns de diamètre, avec revêtement UV en résine acrylique réticulée et gaine thermoplastique de 0,9 mm de diamètre; bleu, jaune. |
| Membrure de force : |
renforcement par fil d'acier galvanisé toronné (1,22 mm²), isolé, placé au centre. |

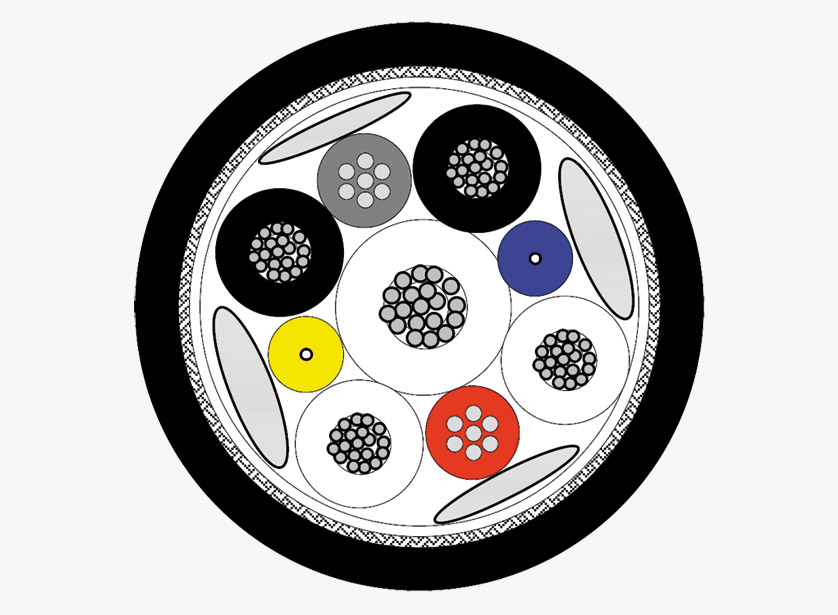

| Disposition : |
les conducteurs et la fibre s'empilent autour du fil d'acier, enrobés dans du polypropylène fibrillé et entourés d'une bande de papier. Tresse de blindage en cuivre étamé, 95% de couverture optique. |
| Gaine extérieure : |
polyuréthane (PU), High Flex (TPE), FRNC ignifugé (LFH) et FNRC-C ignifugé (LFH); DE 9.2mm, noir. |
| Euroclasse CPR : |
Eca (36-611), Cca-s1a,d1,a1 (36-612) |
| Poids : |
13,8kg/100m |
| Longueur bobine : |
1000m (sauf 36-610 qui est de 1200m) |
| Longueurs de coupe : |
Disponible au mètre |
Note de commande : Canford propose dorénavant en interne un service de connectorisation de fibre sur mesure, voir Câbles fibre optique caméra HDTV SMPTE.
'LFH' est une marque déposée de Canford Audio Limited.
