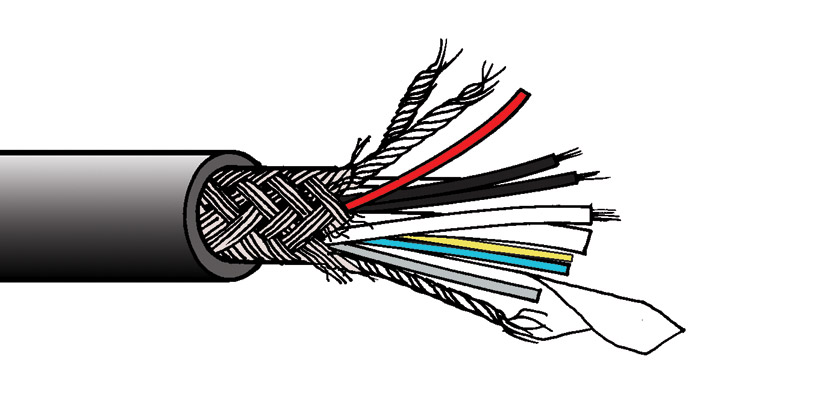

Câble hybride contenant des conducteurs en fibre optique mono-mode et en cuivre, répondant au standard SMPTE311M pour les connexions de caméra de TV HD. Il véhicule les signaux vidéo, audio et de commande plus l'alimentation entre la caméra et les unités de base.Il convient à l'emploi avec les connecteurs hybrides spéciaux produits par des fabricants comme Canare et Lemo.
Le câble est disponible avec deux types de gaines externes
- Polyuréthane (PU) - gaine robuste adaptée à l'utilisation en régie et au sol des studios, présentant une excellente résistance à l'abrasion.
- Elastomère thermoplastique (TPE) - gaine flexible, plus souple que la version PU.
Caractéristiques techniques : 36-618
| Conducteurs auxiliaires : |
quatre âmes 20AWG, 19/0mm (0.6mm²) en cuivre étamé, isolées PELD (polyéthylène basse densité), noire, blanche, noire/blanche et blanche/noire, DE 1,57mm. |
| Conducteurs de signal : |
deux âmes 24AWG 7/0,2 mm (0,22 mm²) en cuivre étamé, isolées PEHD (polyéthylène haute densité), rouge, grise. DE 1,22mm. |
| Ames en fibre optique : |
deux âmes insensibles à la flexion (selon ITU G.657A), fibre monomode de 9 microns de diamètre, gaine de 125 microns de diamètre, avec revêtement acrylique réticulé aux UV et extérieur thermoplastique de 0,9 mm de diamètre ; bleu, jaune. |
| Membrure de force : |
armature en fil d'acier inoxydable de 1/1,63 mm, isolée avec du PEHD (polyéthylène haute densité), de couleur violette, disposée au centre. Diamètre de 2,16 mm. |
| Disposition : |
les conducteurs et la fibre s'empilent autour du fil d'acier, enrobés dans du polypropylène fibrillé et entourés d'une bande de papier. Tresse de blindage en cuivre étamé, 80% de couverture optique |
| Gaine extérieure : |
polyuréthane (PU) ; DE 9.2mm, noir |
| Poids : |
12,8kg/100m |
| Longueur bobine : |
1000m |
| Longueurs de coupe : |
Disponible au mètre |
Caractéristiques techniques : 36-621
| Conducteurs auxiliaires : |
quatre âmes 20AWG, 19/0mm (0.6mm²) en cuivre étamé, isolées PELD (polyéthylène basse densité), 2x noire, 2x blanche, DE 1,5mm. |
| Conducteurs de signal : |
deux âmes 24AWG 7/0,2 mm (0,22 mm²) en cuivre étamé, isolées PELD (polyéthylène basse densité), rouge, grise. DE 1,22mm. |
| Ames en fibre optique : |
deux âmes insensibles à la flexion (selon ITU G.657A), fibre monomode de 9 microns de diamètre, gaine de 125 microns de diamètre, avec revêtement acrylique réticulé aux UV et extérieur thermoplastique de 1,8mm de diamètre ; bleu, jaune. |
| Membrure de force : |
armature en fil d'acier inoxydable 14AWG 19/0,3 mm, isolée au TPE de couleur blanche, disposée au centre. Diamètre de 2,1mm. |
| Disposition : |
les conducteurs et la fibre s'empilent autour du fil d'acier, enrobés dans du polypropylène fibrillé et entourés d'une bande de papier. Tresse de blindage en cuivre étamé, 80% de couverture optique |
| Gaine extérieure : |
élastomère thermoplastique (TPE) ; DE 9.2mm, noir |
| Poids : |
12,8kg/100m |
| Longueur bobine : |
1000m |
| Longueurs de coupe : |
Disponible au mètre |
Note : les longueurs de 1000m sont généralement confectionnées d'un seul tenant. Il se peut toutefois, que ce soit deux longueurs de 500m jointes bout à bout.
Note de commande :
Canford dispose d'un service interne de terminaison de fibre. Voir Câbles fibre optique caméra HDTV SMPTE.
