Le DCM-1 est un mélangeur audio analogique multizone. Un système de commande numérique, utilisant un écran LCD et un jeu de commandes simple et minimaliste, remplace le nombre relativement important de touches et boutons des unités conventionnelles, mais procure "une flexibilité de configuration beaucoup plus grande que sur des unités de même type". C'est une méthode simple et élégante pour distribuer de l'audio dans plusieurs zones, comme par exemple dans différents espaces de magasins, bars, hôtels, écoles, centres de conférence, bureaux, usines et même propriétés privées. Un seul DCM-1 peut constituer un système audio multizone pratique. Il est possible d'installer, dans les différentes zones, des commandes déportées et des modules d'entrée locale, afin d'agrandir mais également de simplifier l'utilisation du système. Ces modules sont simplement connectés à l'aide d'un câble CAT5 standard à connecteurs RJ45, parfois déjà même installé dans le bâtiment. Le DCM-1 a été accrédité par Crestron, ce qui autorise une intégration totale avec tous les systèmes de commande Crestron.
C'est un modèle très sophistiqué et sa description complète est impossible. Pour apprécier tout le potentiel du système, il est recommandé de télécharger le mode d'emploi sur www.cloud.co.uk. Ce qui suit est une présentation générale.
DCM-1 - Mélangeur à commande numérique
Le DCM-1 est le "cœur" du système et toutes les principales sources d'entrée audio, les entrées d'amplificateur de zone, les microphones d'annonces et toutes les télécommandes s'y connectent directement. Le châssis du DCM-1 se monte idéalement en rack avec les sources audio et les amplificateurs de zone, dans une centrale d'équipement. La télécommande locale, par zone, de la source et du niveau de la musique peut simplement se faire dans autant de zones qu'il en faut.
Le mélangeur a été conçu pour faciliter l'intégration avec des entrées microphone et ligne externes, des microphones d'annonces et des systèmes d'alarme incendie. Une fois configuré, le DCM-1 permet de réunir ou séparer des zones, simplement, en fonction des besoins d'utilisation de l'espace du bâtiment. Un aspect important de la conception du DCM-1 est qu'il est complètement autonome, et ne nécessite aucune interface informatique quelle qu'elle soit, qu'il s'agisse de le configurer ou de le contrôler.
Jusqu'à huit sources de niveau ligne tel que des lecteurs de CD, jukeboxes audio, cartes son d'ordinateur, tuners radio ou TV peuvent être connectées. Les microphones d'annonces de la gamme CDPM Cloud comme les systèmes d'annonces d'autres marques peuvent aussi être directement connectés. Chacune des huit sorties est destinée à fournir l'audio à sa propre zone, deux d'entre elles étant disponibles en stéréo. N'importe quelle source peut être routée vers n'importe quelle zone, et le niveau de la musique peut se régler indépendamment pour chaque zone.

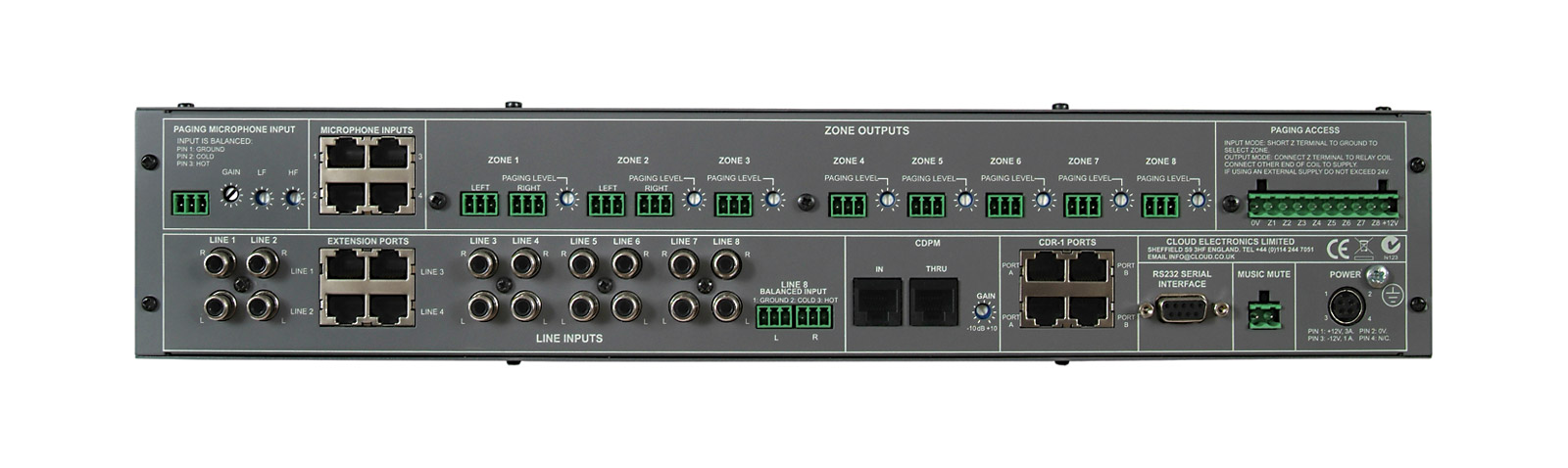

Le DCM-1 a les entrées suivantes : une entrée microphone d'annonces analogique avec sélection de zone par fermeture de contact. Une interface RJ45 pour microphones d'annonces numériques de la gamme CDPM, quatre ports dédiés pour des modules déportés optionnels d'entrée ligne et quatre pour des modules déportés optionnels d'entrée microphone, huit entrées ligne stéréo, une symétrique. Il y a huit sorties ligne de zone, 2 stéréo et 6 mono, toutes symétriques. Quatre ports RJ45 sont prévus pour plusieurs panneaux de télécommande optionnels CDR-1, dans n'importe quelle configuration de câblage, pour un contrôle local de la source, du niveau, de l'égaliseur et de l'activation de groupe.

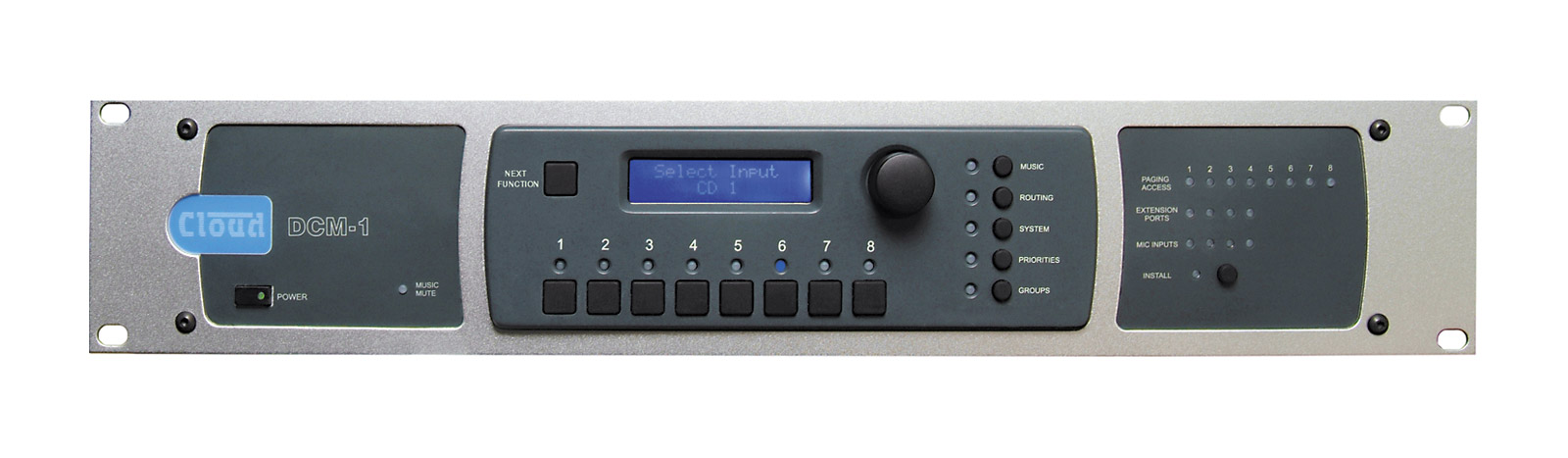

La face avant a un écran LCD 2 x 16 caractères à matrice de points, similaire à celui utilisé par le CDR-1, et qui sert, en conjonction avec les boutons poussoirs, à configurer et à faire fonctionner le mélangeur. Des DEL signalent les accès à distance. Il est possible de passer des annonces au microphone vers toutes les zones, avec une logique de priorité entièrement programmable. Les entrées, zones et groupes peuvent être nommés, quatre groupes de zones peuvent être définis et n'importe quelle entrée ligne peut avoir priorité sur n'importe quelle zone ; le fonctionnement est aussi configurable par zone. Un mode "Installateur" protégé par un code aussi bien sur le DCM-1 que sur les panneaux de télécommande CDR-1 empêche l'utilisateur d'accéder aux menus de configuration.
Une entrée de coupure externe de la musique permet l'interfaçage avec des systèmes d'urgence ; n'importe quelle entrée, microphone ou ligne, peut être assignée comme entrée d'urgence, supplantant alors la coupure de la musique. Une interface RS232 est disponible pour le contrôle par des systèmes de commande d'autres marques, des cartes d'égaliseur Bose peuvent être montées, et plusieurs DCM-1 peuvent être enchaînés en cascade pour de plus grands systèmes.
DCM1e - Mélangeur à commande numérique avec Ethernet

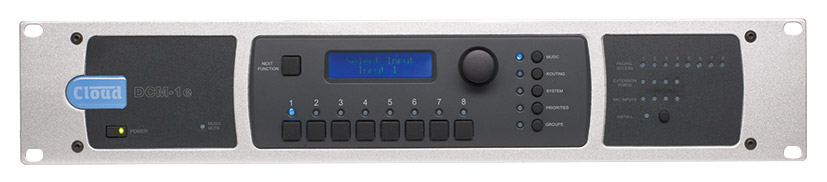

Le DCM1e est une version Ethernet récente du mélangeur numérique de zone de contrôle DCM1. L'ajout d'un port Ethernet sur le panneau arrière du nouveau DCM1e permet à son propre serveur web embarqué d'être connecté via une prise RJ-45 à un switch ou un routeur indépendant ou existant. Cette caractéristique permet de configurer et de contrôler à distance le nouveau DCM1e à l'aide de n'importe quel appareil mobile ou PC connecté au même réseau.
En utilisant le navigateur web de n'importe quel appareil mobile, les utilisateurs disposent de commandes "limitées définies par l'installateur" via des pages d'interface simples et intuitives. Les utilisateurs "Power" disposent de commandes supplémentaires définies par l'installateur, tandis que les installateurs disposent du statut d'administrateur via un écran "Options de configuration" protégé par un mot de passe.
Plusieurs appareils peuvent se connecter et faire fonctionner le DCM-1e simultanément, offrant une flexibilité et un contrôle complets pour un maximum de huit zones distinctes, si nécessaire.
