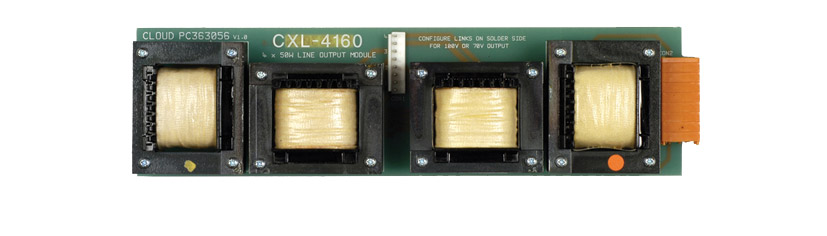

CXL-4160 - Module transformateur - Ligne 100V
Ce module transformateur de sortie à quatre canaux, 100V-ligne, peut être installé à l'intérieur des 46/50, afin d'alimenter les systèmes distribués. Il est doté d'un bornier à vis protégé.
CXL-100T - Transformateur
Plus distribué

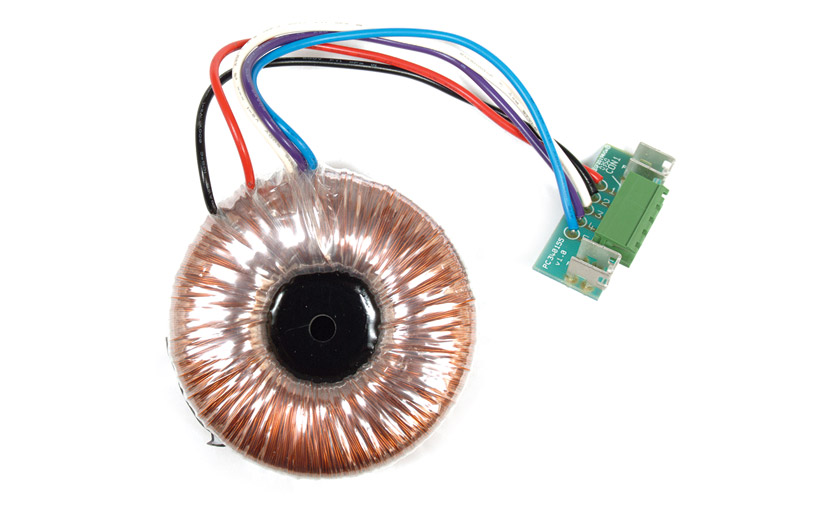

Le CXL-100T est un transformateur ligne 100 V conçu pour être utilisé pour la musique d’ambiance et sonorisation de qualité dans des systèmes jusqu’à 100 W RMS. Contact 70V fourni pour lignes 70V. Le transfo est bobiné par section pour donner une réponse en fréquences aiguûs étendue et une faible distorsion. Le CXL-100T est bobiné pour donner un signal de sortie symétrique isolé. Il se monte sur un circuit imprimé avec des connecteurs à vis, couvercle de connecteur, fixations M4, à câble volant qui peut être attaché à l'arrière de l'unité de montage en rack CXL-800.
Le CXL-100T doit être monté en lieu sûr pour être conforme aux standards de sécurité. Aucune ventilation n’est à prévoir pour le CXL-100T car sa grande efficacité dissipe peu de chaleur. Comme avec tous les transformateurs audio, il ne doit pas être placé à côté des transformateurs secteur ou autre source de champs magnétique importante. Si le montage proche de transformateurs secteur est inévitable, les câbles doivent être mis à 90º. Chaque CXL-100T est livré avec 4 vis de fixation x M4 x 6 et 2 x attache câble.
Caractéristiques techniques:
| Tension d’entrée max: |
25 V rms |
| Impédance d’entrée: |
4 ohms (avec charge secondaire 100 ohms) |
| Tension de sortie: |
100 V ou 70 V |
| Puissance de sortie: |
100 W RMS |
| Impédance de charge max: |
100 ohms (100V) ou 50 ohms (70V) |
| Bande passante: |
35Hz à 18kHz-3dB (avec charge 100 ohms) |
| Distorsion: |
< 0,1% 1kHz |

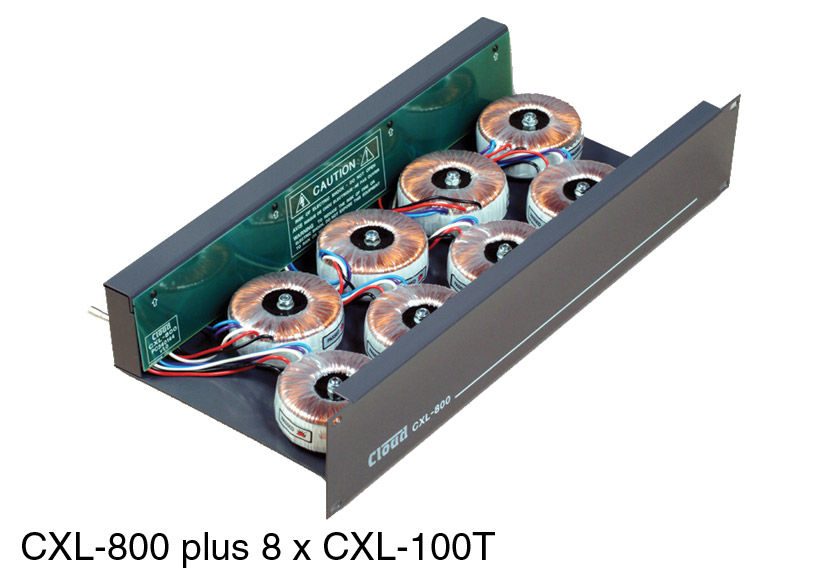

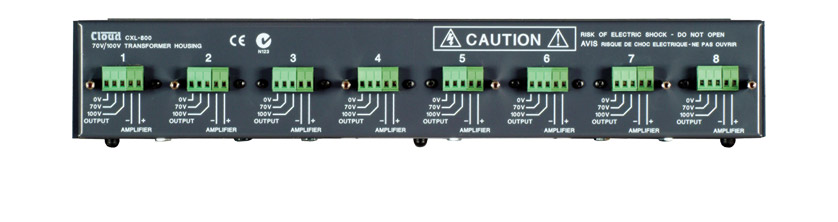

CXL-800 - Montage Rack
Le CXL-800 permet de monter aisément jusqu’à huit CXL-100T dans un espace de 2U en rack 19" et inclus le nécessaire pour attacher proprement les câbles. Le CXL-800 n’est pas conçu pour être utilisé seul et ne donne pas de protection adéquate dans un tel cas. Le CXL-800 est conçu pour mettre six CXL-100T dans des applications statiques uniquement. Support nécessaire pour l’équipement portable. Profondeur 260mm (221mm sans couvercle ni connexions)
