MUXLAB - EXTENDEURS VIDÉO - Sur CAT5E/6/7

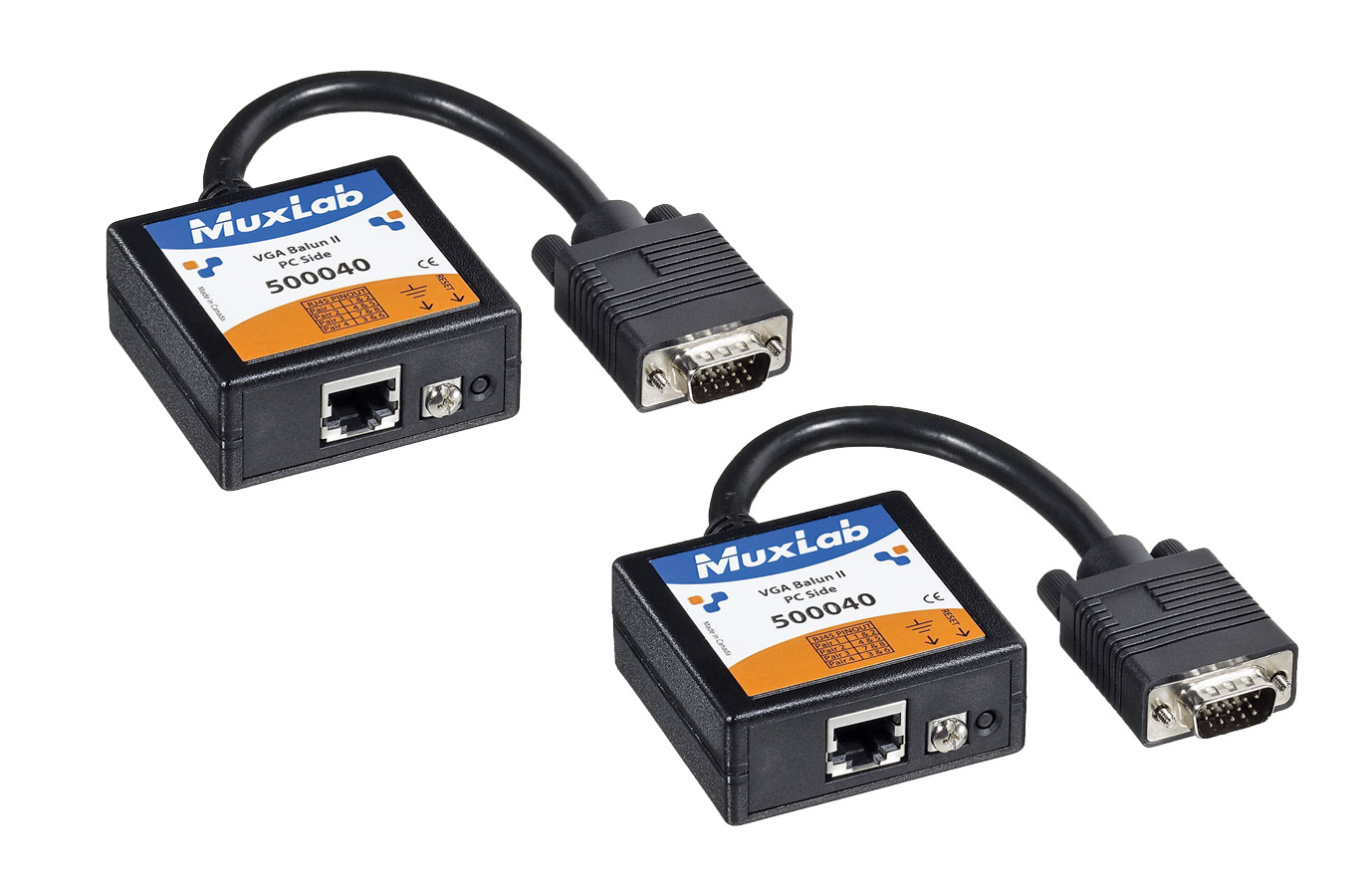

500040-42PK - Balun VGA, portée 107m

Cet appareil permet à l'utilisateur de connecter une source VGA avec une destination VGA et de relier via un seul câble UTP Cat5e/6 à 4 paires jusqu'à des distances de 107m avec une résolution de 800x600. Conçu pour être utilisé avec des ordinateurs portables, des PC, des écrans de signalisation numérique, des projecteurs et des téléviseurs plasma dans des lieux tels que les salles de classe, les salles de réunion ou les magasins de vente au détail.

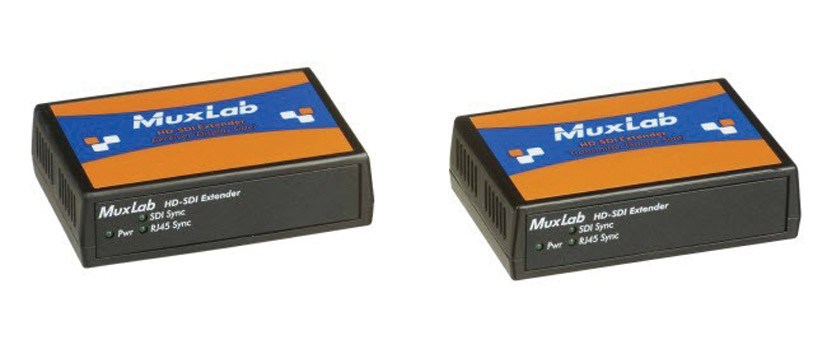

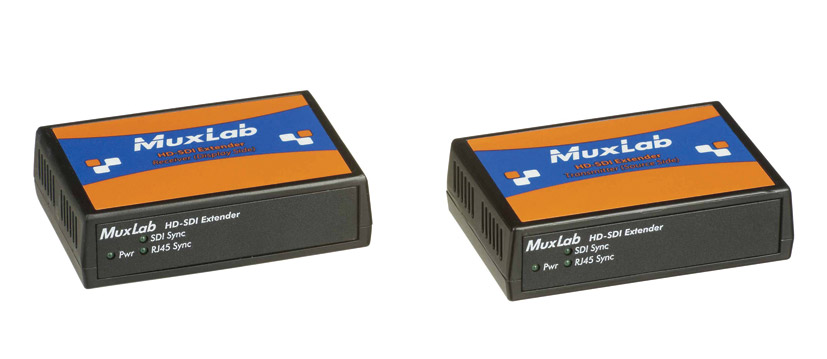

500700 - SDI. portée 122m

Ce système permettra de transmettre des signaux 3G-SDI sur 100 ou 120 mètres d'un seul câble Cat5e ou Cat6 dans une configuration point à point. La transmission de vidéo numérique non compressée et non cryptée jusqu'à 2,97/3,0 Gb/s est prise en charge, y compris, en option, jusqu'à 32 canaux d'audio et/ou de timecode intégrés, pour une utilisation dans des environnements tels que "les installations de télévision et entre les équipements vidéo professionnels".

Les deux boîtiers en aluminium moulé, l'encodeur et le décodeur, ont chacun un connecteur RJ45 pour le câble Cat5/6 et une BNC femelle pour la connexion vidéo. L'alimentation électrique est assurée par les adaptateurs CA fournis, reliés par un connecteur coaxial. Les LEDs indiquent "SDI Sync", "RJ45 Sync" et "Pwr" sur chaque unité.

Normes prises en charge : SDI-SMPTE 259M-C (270Mbps), HDSDI-SMPTE 292M (1. 485, 1.485/1.001 Gb/s), HD-SDI-SMPTE 424M/425M (2.97/3.0 Gb/s. Débits binaires : 270Mb/s, 1.485Gb/s et 2.97Gb/s, sélectionnés automatiquement. Pour une liste détaillée des formats pris en charge, veuillez consulter la fiche technique.

Portée maximale : Jusqu'à 100 mètres en utilisant l'UTP Cat5E, jusqu'à 120 mètres en utilisant l'UTP Cat6.

Dimensions : 114 x 76 x 32 mm pour chaque boîtier. Poids : 1,1 kg. Température de fonctionnement : 0-40 °C. Source d'alimentation : cc 12V à partir des deux adaptateurs CA fournis.

500702 - SDI, portée 150m

Cette version "longue portée" est similaire au modèle 500700, voir ci-dessus, et se distingue par sa capacité à transmettre des signaux 3G-SDI sur 150 mètres d'un seul câble Cat5e ou Cat6 dans une configuration point à point.

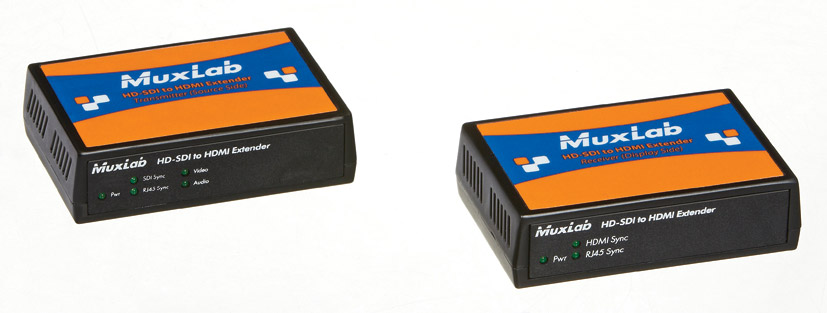

500715 - SDI vers HDMI, portée 122m

Le 500715 convertit la 3G-SDI en HDMI et la transmet ensuite par un seul câble Cat5e ou Cat6 sur une distance pouvant atteindre 100 ou 150 m, à toutes les résolutions, dans une configuration point à point. Il prend en charge la transmission de vidéo numérique non compressée et non cryptée jusqu'à 2,97/3,0 Gb/s, y compris, en option, l'audio et/ou le timecode intégrés.

Les deux boîtiers en aluminium moulé, l'encodeur et le décodeur, sont chacun dotés d'un connecteur RJ45 pour le câble Cat5/6. L'alimentation électrique est assurée par les deux adaptateurs CA inclus, reliés par un connecteur coaxial dans chaque cas. L'encodeur est équipé d'un BNC femelle pour la connexion vidéo et de LEDs indiquant "SDI Sync", "RJ45 Sync", "Pwr", "Video" et "Sound". Le décodeur dispose d'une prise de sortie HDMI et de LED indiquant "HDMI Sync", "RJ45 Sync" et "Pwr".

Normes prises en charge : SDI-SMPTE 259M-C (270Mbps), HD-SDI-SMPTE 292M (1.485, 1.485/1.001 Gb/s) et HD-SDI-SMPTE 424M/425M (2.97/3.0 Gb/s). Prise en charge des formats sonores : 48kHz, 24, 20, 16 bits. Débits binaires : 270Mb/s, 1.485Gb/s et 2.97Gb/s, sélectionnés automatiquement. Pour une liste détaillée des formats pris en charge, veuillez consulter la fiche technique. Portée maximale : Jusqu'à 100 mètres en utilisant l'UTP Cat5E, jusqu'à 122 mètres en utilisant l'UTP Cat6. La distance maximale s'applique à tous les formats et à la vitesse entre les boîtes. Dimensions : 114 x 76 x 32 mm pour chaque boîtier. Poids : 1,1 kg. Température de fonctionnement : 0-40 °C. Source d'alimentation : cc 12V provenant des deux adaptateurs AC fournis.

500716 - SDI vers HDMI sur Cat5E/6, portée 150m

Cette version 'Longreach' est similaire au modèle 500715, voir ci-dessus, mais diffère par sa capacité à transmettre des signaux 3G-SDI, convertis en HDMI, sur 150 mètres d'un seul câble Cat5e ou Cat6 dans une configuration point à point.

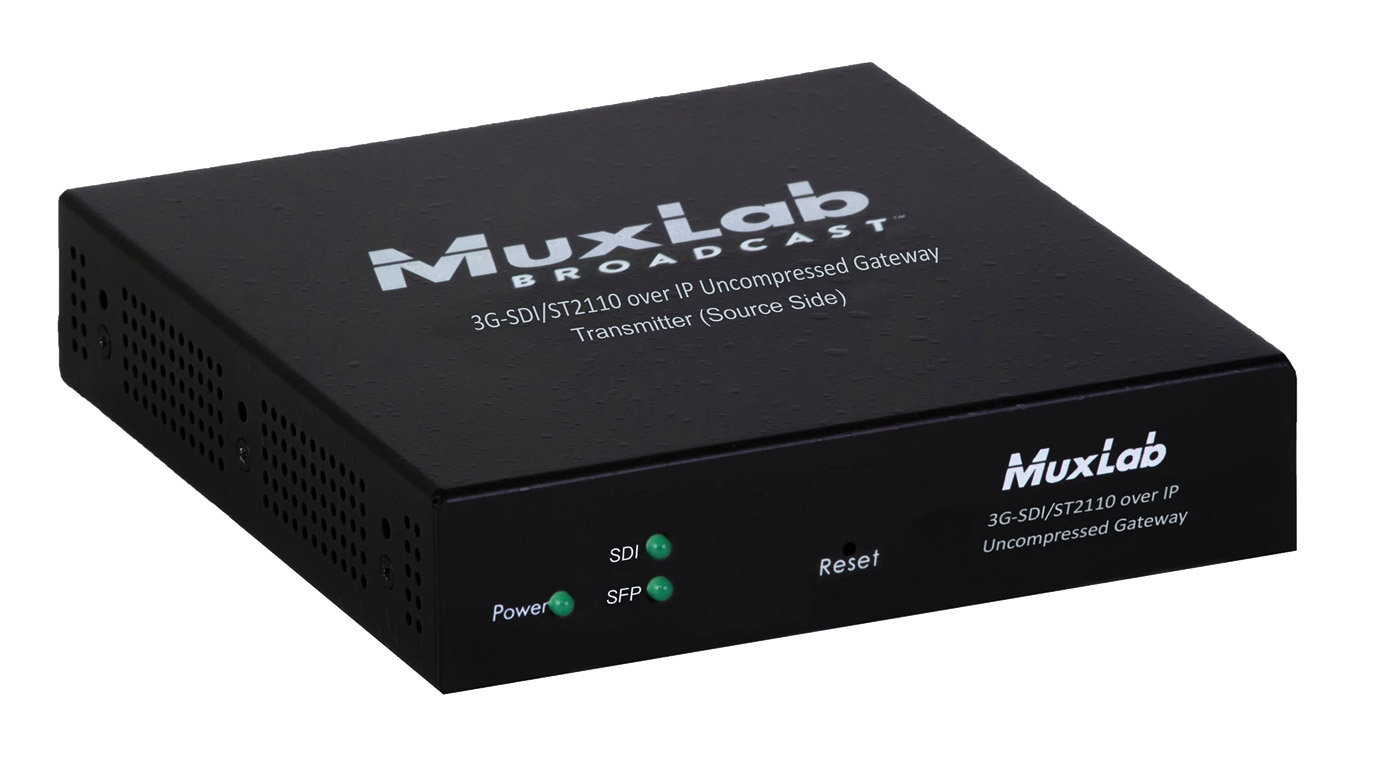

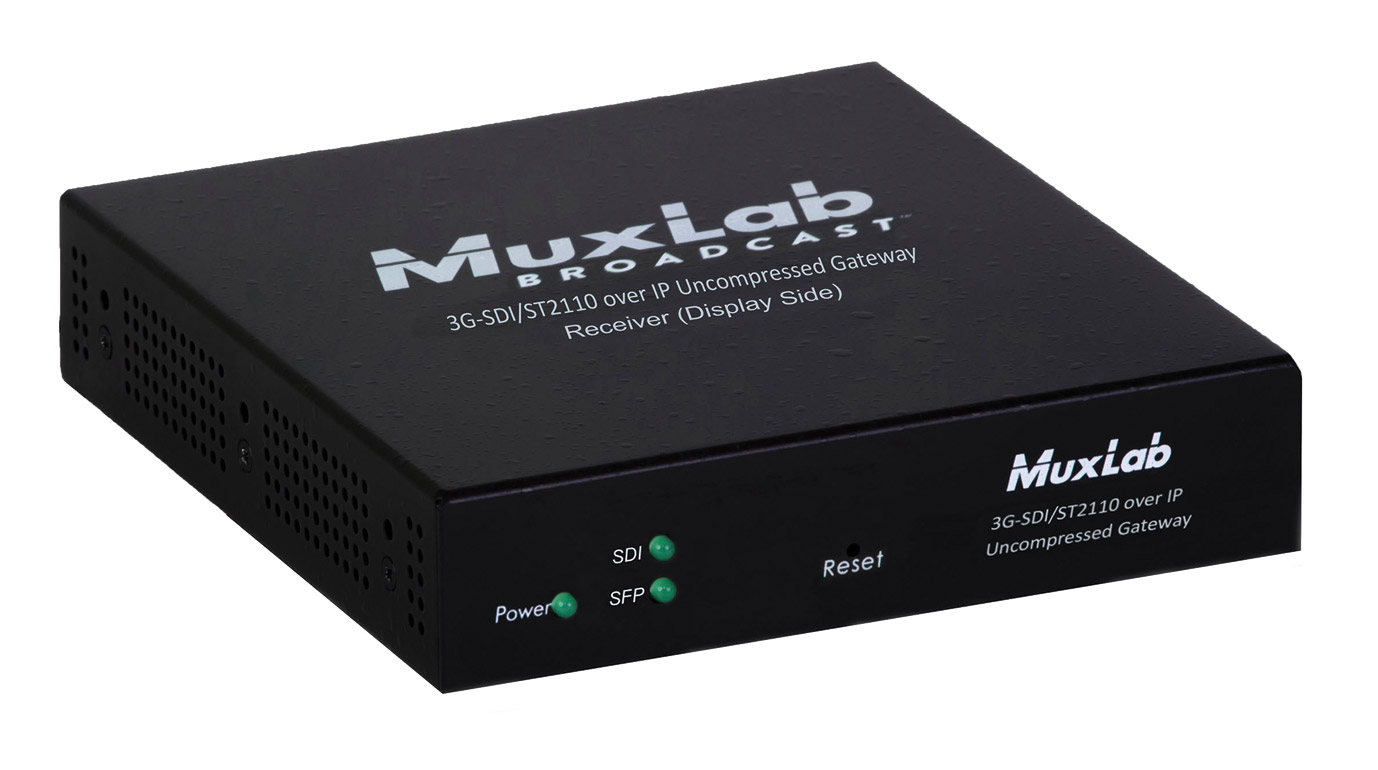

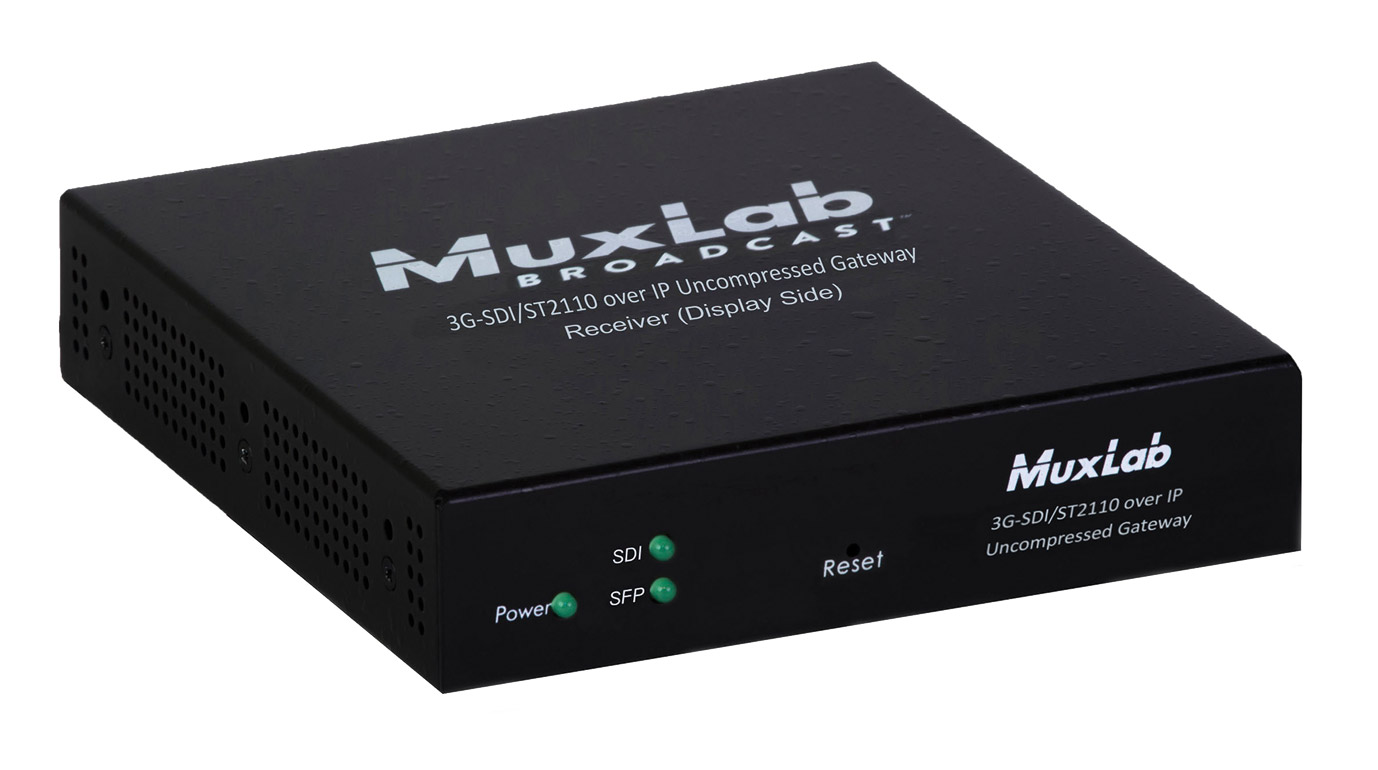

500767 - 3G-SDI, portee 400m

Disponible en tant qu'émetteur ou récepteur pour UTP ou multimode, le 500767 est un convertisseur de passerelle qui permet le transfert de vidéo SDI non compressée jusqu'à 3G 1080p à 60Hz. Utile pour les services de diffusion commerciale, d'information, de sport et les stations de télévision, le convertisseur passerelle peut être mis en œuvre dans une configuration point à point ou multipoint à multipoint. Un port de commutation Ethernet 1G permet à l'utilisateur de connecter des périphériques réseau supplémentaires. Un port RS232 est inclus pour faciliter le contrôle à distance. La prise en charge de la norme SMPTE ST-2110 peut être gérée via une interface Web et un système NMOS (Networked Media Open Specifications) via une RestAPI.

Options :
500767-TX-UTP Émetteur, UTP
500767-RX-UTP Récepteur, UTP
500767-TX-MM Émetteur, Multimode
500767-RX-MM Récepteur, Multimode

Dimensions : 111 x 120 x 25 (LxPxH) mm. Poids : 0,7 kg.

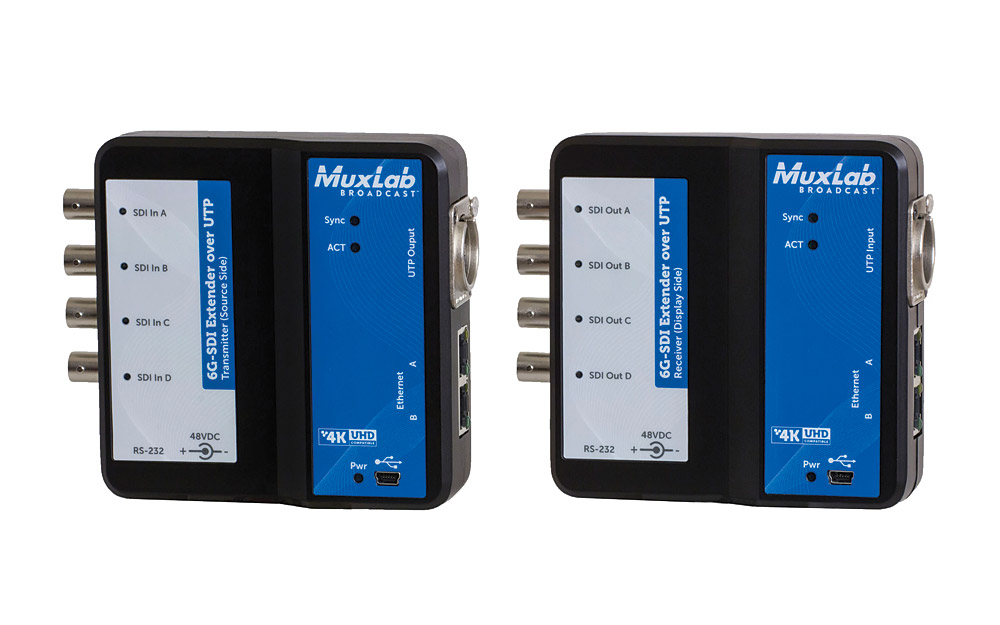

500730 - SDI, portée 100m

Cet extendeur 6G-SDI sur UTP transportera un signal vidéo 6G SDI sur une distance pouvant atteindre 100 mètres de câble entre l'émetteur et le récepteur avec une résolution de 4K. Un signal 3G-SDI ou HD-SDI peut être étendu jusqu'à un maximum de 150 m en mode "longue portée".

Une alimentation électrique est nécessaire au récepteur, qui alimente à distance l'émetteur via le câble Cat5E/Cat6. La source d'entrée pour l'émetteur est "HD-SDI en utilisant un, deux ou quatre câbles coaxiaux, 3G-SDI en utilisant un ou deux câbles coaxiaux, et 6G-SDI en utilisant un seul câble coaxial". Le kit " prend en charge toutes les configurations de canaux 6G (1/2/4) ", avec une résolution maximale prise en charge de 4096x2160 à 24/25 images par seconde, 3840x2160 à 30 images par seconde. La reconnaissance et la configuration de la liaison SDI est automatique, tout comme le mode "longue portée", 150 mètres, lorsqu'un signal 3g-SDI ou HD-SDI est détecté.

L'émetteur dispose, sur le panneau avant, de cinq connecteurs BNC, pour quatre entrées SDI et une connexion de synchronisation. L'arrière est équipé d'une prise Ethercon RJ45 pour le câble UTP, tandis que le dessus est équipé d'une mini connexion USB pour la mise à jour et le contrôle du micrologiciel, ainsi que de LED d'état pour chacune des quatre connexions SDI plus "Sync", "Act" et "Pwr". Il est doté de plusieurs trous filetés de 1/4 de pouce "pour le montage de la caméra ou la fixation de l'équipement".

Le récepteur dispose de quatre connecteurs BNC pour les sorties SDI, plus un pour une connexion d'entrée de synchronisation, une prise RJ45 pour le câble UTP et une entrée d'alimentation coaxiale, le tout sur le panneau arrière. Le panneau avant présente une mini-prise USB pour les mises à jour du firmware et des LED témoins, une pour chaque canal SDI, plus "6G", "Act", "Pwr" et "RJ45 Sync".

Modes pris en charge : SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M. Contrôle : emulation de console série avec interface USB. Source d'alimentation : cc 48V, 0,7A à partir de l'adaptateur secteur inclus. Dimensions : émetteur 110 x 110 x 32 mm ; récepteur 146 x 105 x 26mm.

500733 - SDI, portée 150m

Comme le 500730, c'est un extendeur 6G-SDI qui fonctionne sur UTP pour des distances allant jusqu'à 100m entre l'émetteur et le récepteur avec une résolution de 4K. En mode "longue portée", un signal 3G-SDI ou HD-SDI peut être étendu jusqu'à une distance maximale de 150 m. Prenant en charge jusqu'à 6 Gbps, le 500733 peut transmettre et recevoir des combinaisons de sources, y compris une source 6G-SDI, deux sources 3G-SDI ou quatre sources HD-SDI. En outre, deux signaux Ethernet peuvent être transmis, qui peuvent être utilisés comme canaux de retour, ainsi qu'un signal RS232 bidirectionnel pour l'unité de commande de caméra (CCU) ou la lumière de comptage.

L'émetteur possède une entrée BNC compatible 6G/3G/HD-SDI, une entrée BNC compatible 3G/HD-SDI et deux entrées BNC compatibles HD-SDI. Chaque entrée possède un indicateur LED qui s'allume lorsqu'une liaison SDI connectée est établie. Une connexion RS232 et une alimentation en courant continu de 2,1 mm sont situées sur le côté de l'appareil avec un port mini-USB, pour la mise à jour du firmware, et une DEL témoin de l'alimentation est placée sur le panneau supérieur. L'arrière de l'unité dispose d'un seul connecteur Ethercon pour la liaison UTP et de deux ports Ethernet RJ45. Les LED "sync" et "ACT" s'allument pour indiquer que la liaison HDBase-T et le trafic de liaison sont détectés.

Le récepteur a la même connectivité et les mêmes indicateurs LED que l'émetteur. Bien que le récepteur nécessite l'alimentation de l'alimentation cc 48V incluse, l'émetteur peut être alimenté par POE à partir du récepteur. Un émetteur/récepteur POE supplémentaire peut à son tour être alimenté par POE via la connexion Ethernet "port1".

Modes pris en charge : SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M. Emulation de console série avec interface USB. Source d'alimentation : cc 48V, 0,7A à partir de l'adaptateur secteur inclus. Dimensions de l'émetteur et du récepteur : 109 x 109 x 25,4mm.

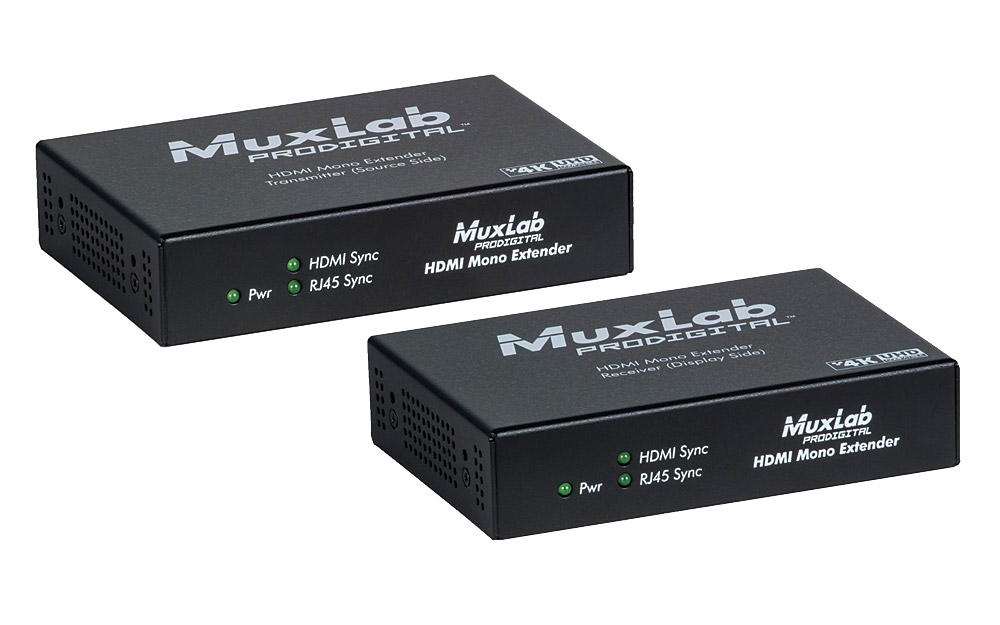

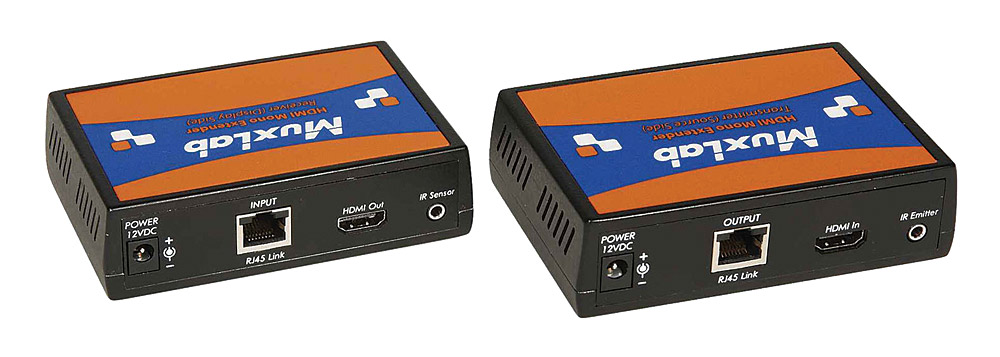

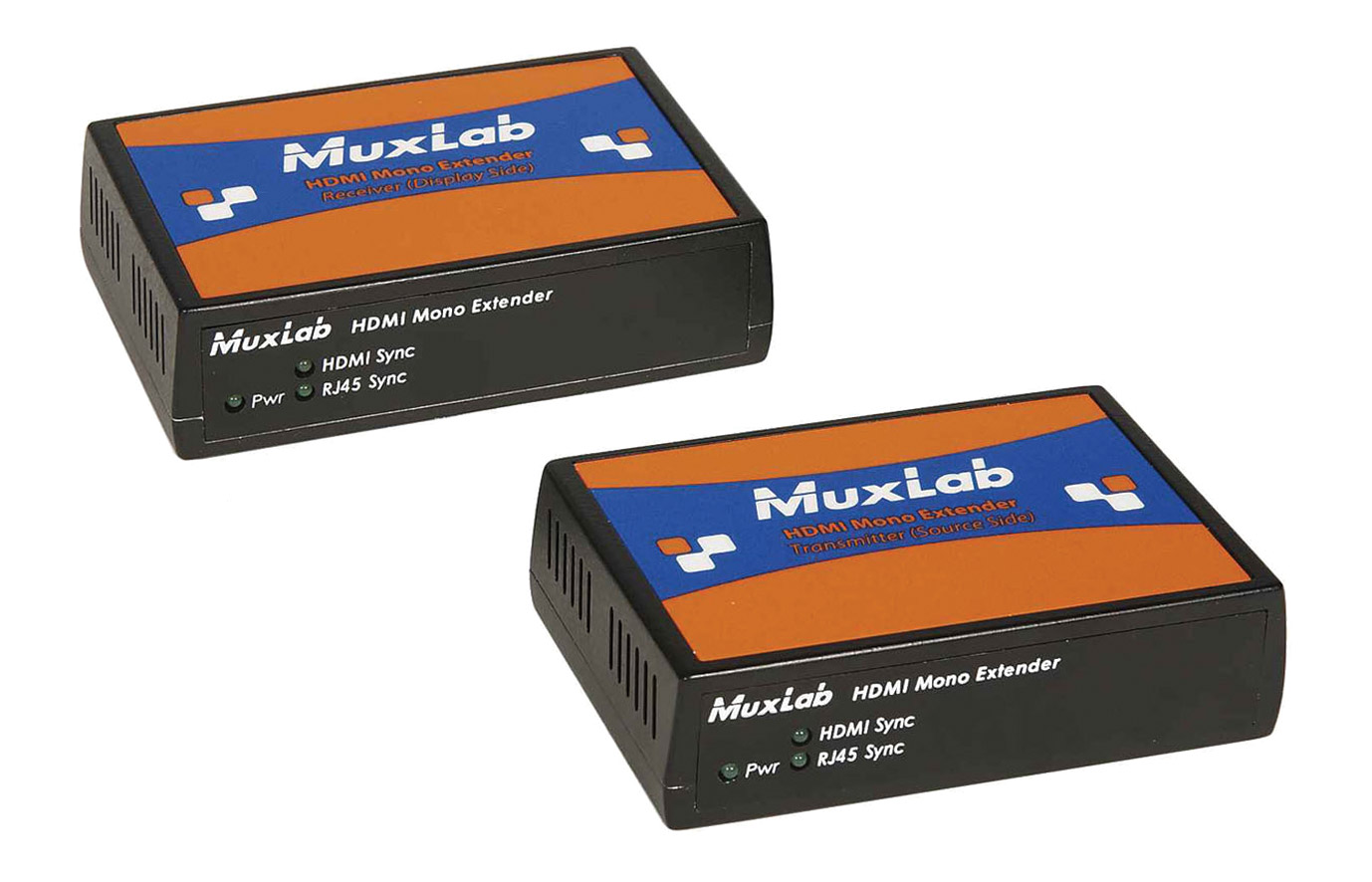

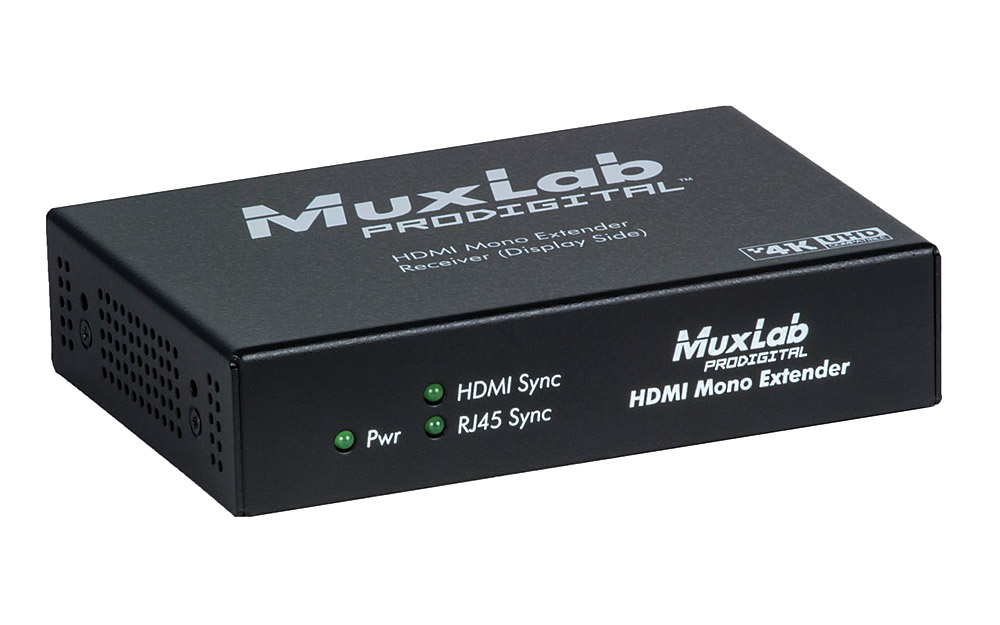

500450 - HDMI, portée 100m

Ce kit comprend un émetteur et un récepteur et peut offrir un transfert de point à point données HDMI 1.3 et HDBaseT sur une distance pouvant atteindre 100m avec des résolutions vidéo pouvant aller jusqu'à 4K. Le 500450 prend en charge la 3D de la HDMI 1.4 ainsi que la commande à distance avec l'émetteur IR 500998 et le récepteur IR 500999 inclus.

L'émetteur et le récepteur ont tous deux trois LED à l'avant indiquant la mise sous tension et l'état de synchronisation HDMI et RJ45. Le panneau arrière présente l'entrée secteur CC 12V, une RJ45 pour la liaison (sortie sur l'émetteur, entrée sur le récepteur), une connexion HDMI (entrée sur l'émetteur, sortie sur le récepteur) et une prise jack 3,5mm pour les modules infrarouge.

Dimensions : 114 x 76 x 32mm (hxlxp). Poids : 1.2kg.

500450-LR - portée 150m

Il dispose des mêmes fonctionnalités que le 500450, mais cette version longue portée (appelée "LR") est capable d'atteindre des distances de 150 m avec un câble STP ou UTP Cat5e/6. La résolution maximale compatible est de 1080p. Ce kit comprend également l'émetteur IR 500998 et le capteur IR 500999.

500409 - HDMI, portée 30m

Un extendeur HDMI qui permet de transmettre des vidéos non compressées jusqu'à 4K/60 (4:4:4) sur un câble UTP Cat6a/7 jusqu'à une distance de 30m. Le 500409 peut s'étendre jusqu'à 30 m point à point pour le 4K/60, 40 m pour le 4K/30 et 45 m pour le 1080p. Prenant en charge la norme HDCP 2.2, le prolongateur permet également la transmission d'audio jusqu'au format Dolby Atmos et DTS:X.

Une simple LED s'allume pour signaler l'alimentation/la liaison, tandis qu'une simple entrée/sortie HDMI permet de connecter le signal vidéo. Une simple RJ45 par unité permet une connexion Cat6a, et une entrée d'alimentation DC permet la connexion de l'alimentation 110-240VDC, 2A incluse.

Le 500409 inclut un émetteur et un récepteur, ainsi qu'un émetteur infrarouge et un capteur infrarouge pour la commande à distance.

Dimensions de l'appareil : 90 x 44 x 23 (H x P) : 90 x 44 x 23 (H x L x P) mm. Poids : 0,45 kg.

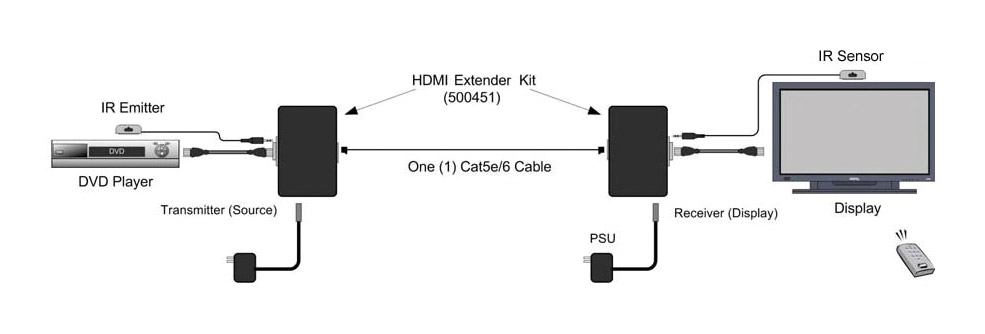

500451 - HDMI, portée 70m

Ce kit HDMI 1.4a comprend un émetteur et un récepteur pour offrir une transmission et une réception de signaux 4K à 24/35/30Hz et 4K, 60Hz sur du câble à paires torsadées non blindé Cat5E/6. Les sources HDMI 4K, 30Hz ou 4K, 60Hz peuvent être envoyées sur une distance allant jusqu'à 40m et les sources vidéo HDMI 1080p sur une distance de 70m, avec une configuration point à point. Un émetteur et un récepteur IR sont inclus dans ce kit et le 'pass through' IR est pris en charge.

L'émetteur et le récepteur ont tous deux trois LED à l'avant, indiquant la mise sous tension et l'état de synchronisation HDMI et RJ45. Le panneau arrière présente l'entrée secteur CC 5V, une RJ45 pour la liaison (sortie sur l'émetteur, entrée sur le récepteur), une connexion HDMI (entrée sur l'émetteur, sortie sur le récepteur) et deux prises jack 3,5mm pour les modules infrarouge.

Les récepteurs 500451-RX et les émetteurs 500451-TX peuvent être commandés séparément.

Dimensions : 112 x 76 x 25mm (hxlxp). Poids : 0.6kg.

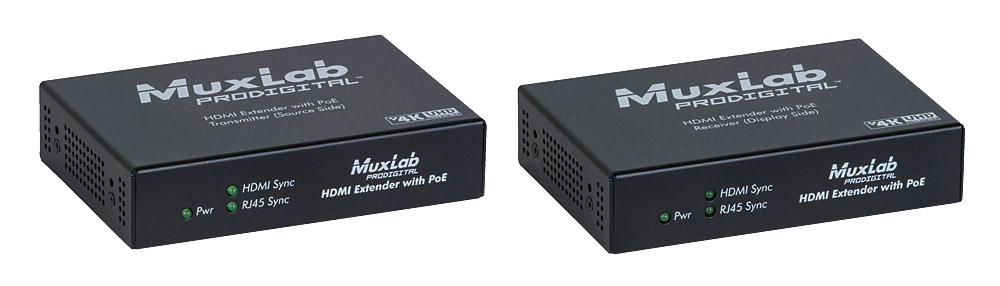

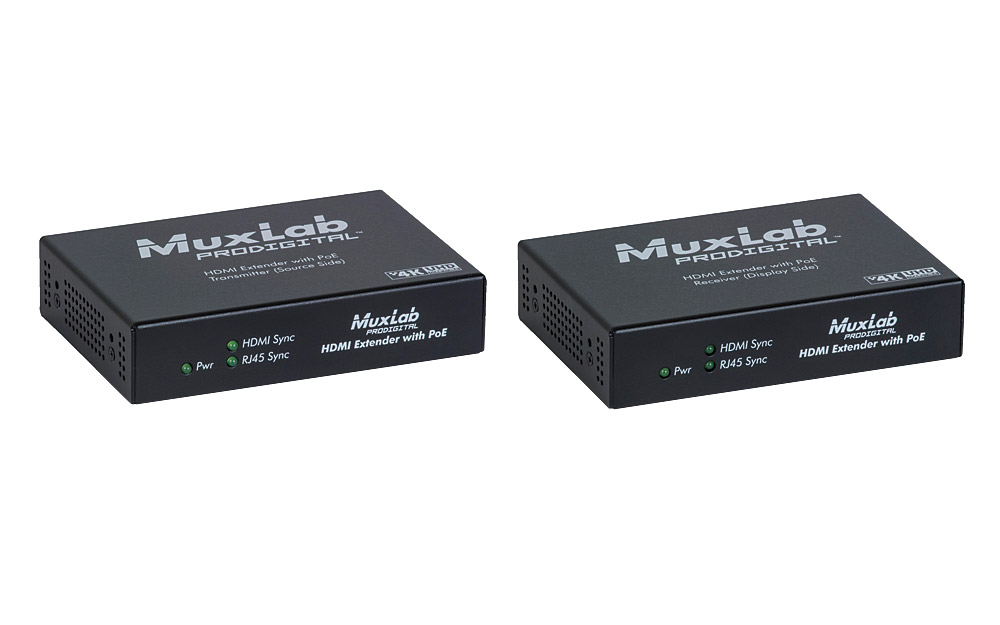

500451-POE - HDMI, portée 70m

Ayant les mêmes caractéristiques que le kit 500451 mais l'émetteur comme le récepteur prennent en charge l'alimentation PoE et PoC. Ils sont tous deux compatibles avec les composants du 500451.

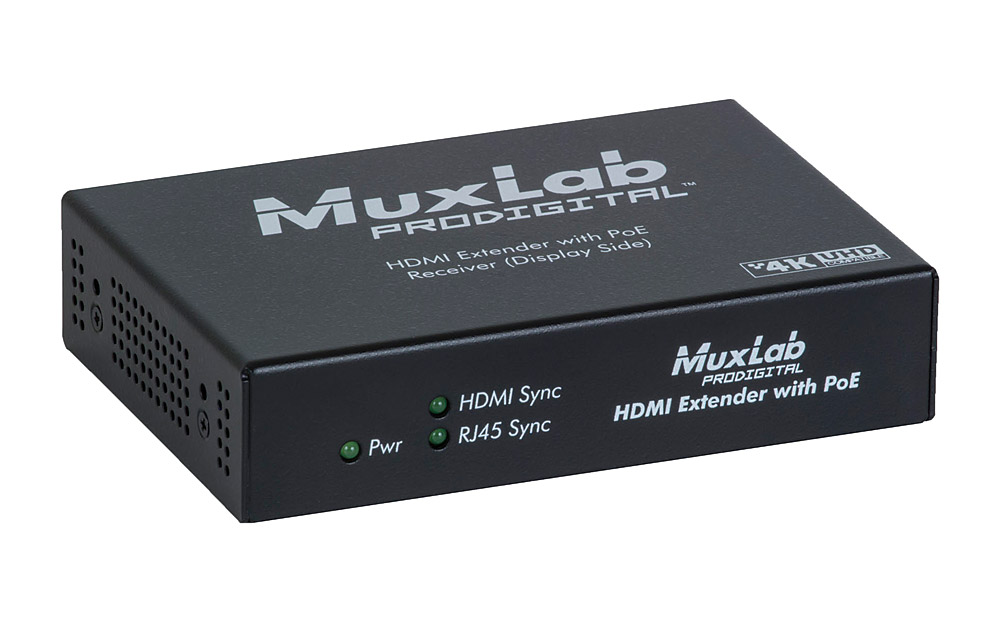

500451-POE - HDMI, portée 70m

Ce récepteur est une option supplémentaire uniquement compatible avec le kit 500451-POE.

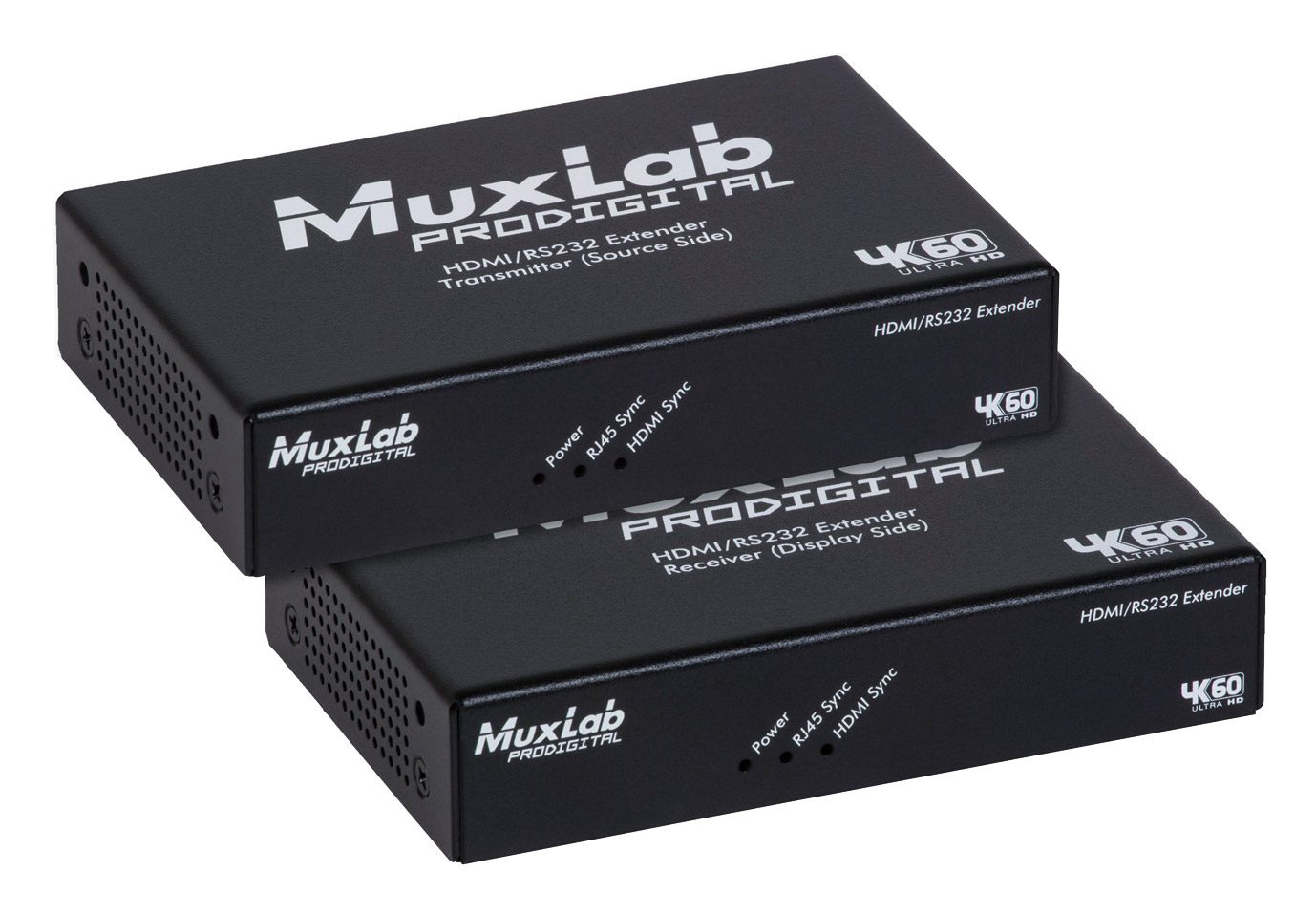

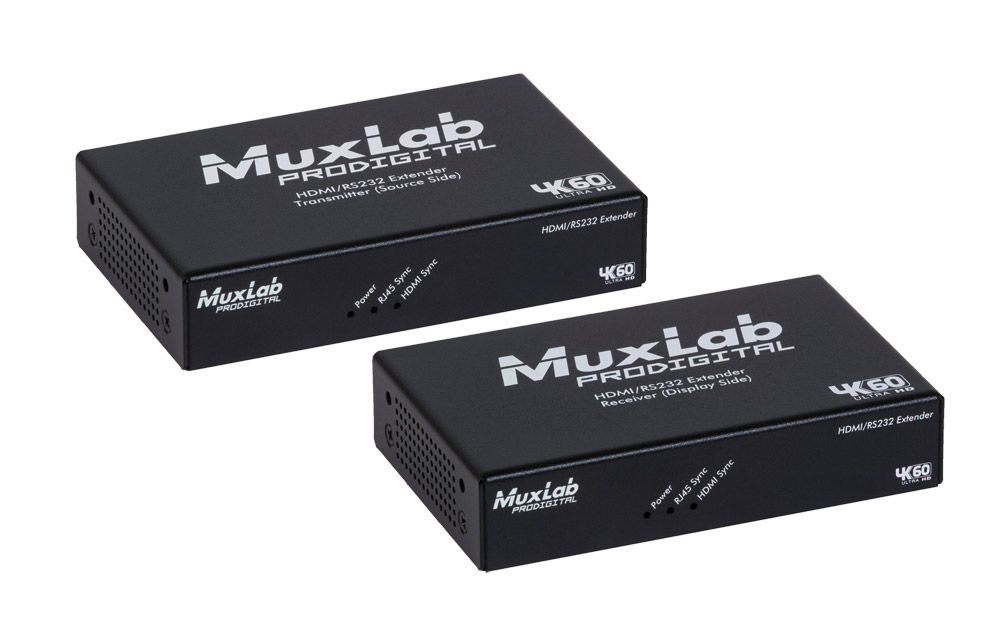

500459 - HDMI/RS232, portée 70m

Cet extendeur HDMI/RS232 permet le transfert sur câble à paires torsadées non blindé Cat5E/Cat6, d'une résolution 4K, 60Hz sur une longueur de 40m ou d'une résolution 1080p sur 70m. Les signaux 4K sont pris en charge avec des résolutions de 24/25/30/60Hz ainsi que la Full 3D. Le kit comprend un émetteur, un récepteur, un émetteur et un récepteur IR ainsi qu'une alimentation secteur, le récepteur et l'émetteur prenant en charge la PoC, l'un peut alimenter l'autre. Conforme HDCP 2.2 avec RS232 et 'pass through' bidirectionnel infrarouge.

Le panneau avant présente une LED témoin secteur bleue et deux LED, une pour l'état de synchro RJ45 l'autre pour celle de la HDMI. Le panneau arrière dispose de l'entrée secteur verrouillable CC 12V 2,1mm, d'une RJ45 pour la liaison, des prises jack 3,5mm pour les modules IR, une borne 3 pts pour la commande à distance RS232 et la connexion HDMI. Un commutateur DIP permet de basculer entre 'Service', pour la mise à jour du firmware, ou 'On' pour un fonctionnement normal. L'émetteur et le récepteur ont la même connectique, à part la connexion HDMI qui est une sortie sur le récepteur et une entrée sur l'émetteur.

Dimensions : 120 x 73 x 25mm (hxlxp). Poids : 0.79kg.

500459-100 - HDMI/RS232, portée de 100m

Tout comme le 500459, le 500459-100 est capable d'étendre le HDMI 4K/60Hz sur une distance de 70m, ou 100m jusqu'à la résolution 1080p. Conforme à HDCP 2.2 avec RS232 et passage infrarouge bidirectionnel.

Dimensions : 120 x 73 x 25 (LxPxH) mm. Poids : 0,79 kg.

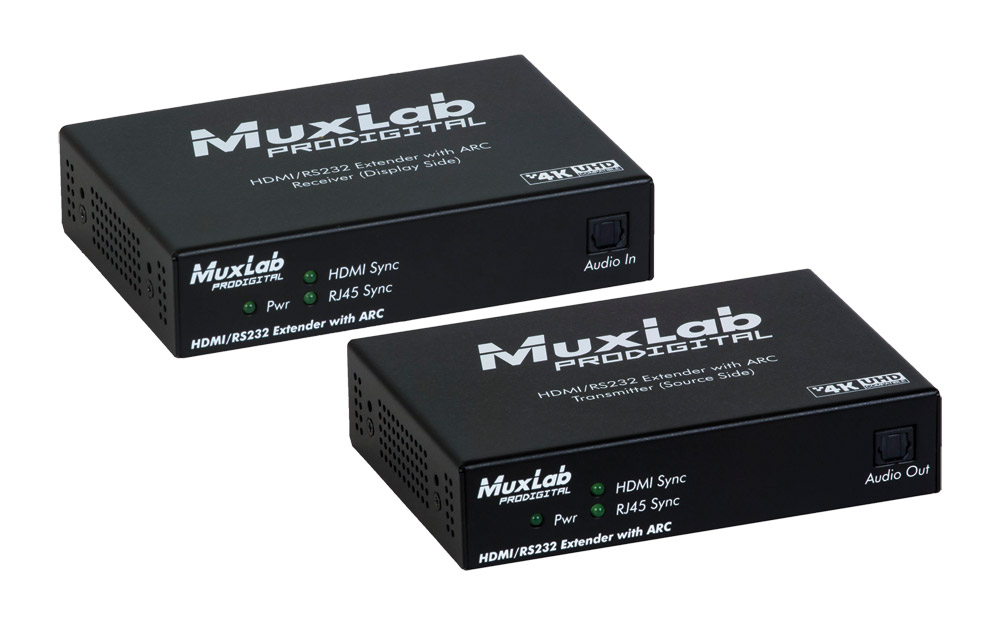

500458-ARC - HDMI/RS232, portée 70m

Ce kit extendeur HDMI/RS232 avec ARC, HDBT et UHD-4K est conçu pour le transfert de signaux HDMI sur câble Cat5e/Cat6 UTP sur une longueur de 40m pour la 4K, 24/25/30Hz (4:4:4) ou 4K, 60Hz (4:2:0) ou sur 100m en résolution 1080p.

Il comprend un émetteur, un récepteur, un émetteur et un récepteur IR ainsi que deux alimentations CC 5V.
L'avantage de ce kit est qu'il dispose d'un canal de retour audio (ARC) qui permet au récepteur de retourner un signal audio d'un appareil comme une télévision intelligente à l'émetteur puis le ressortir vers un système audio externe. Ce signal peut entrer via le connecteur HDMI ou Toslink du récepteur.

Le 500458 prend en charge la HDR est conforme HDCP 2.2 et permet la commande à distance RS232 et le 'pass through' IR bidirectionnel.

Le panneau avant présente des LED vertes indiquant la mise sous tension, l'état de la synchronisation RJ45 et celle de la HDMI ainsi qu'une connexion TosLink pour l'audio ARC (sortie sur l'émetteur, entrée sur le récepteur). Le panneau arrière propose une entrée secteur verrouillable 2,1mm CC 5V, une RJ45 pour la liaison, des prises jack 3,5mm pour les modules IR, une connexion série pour la RS232 et une connexion HDMI. L'émetteur et le récepteur ont la même connectique, à part la connexion HDMI qui est une sortie sur le récepteur et une entrée sur l'émetteur.

Dimensions : 112 x 76 x 25mm (hxlxp). Poids : 0.6kg.
