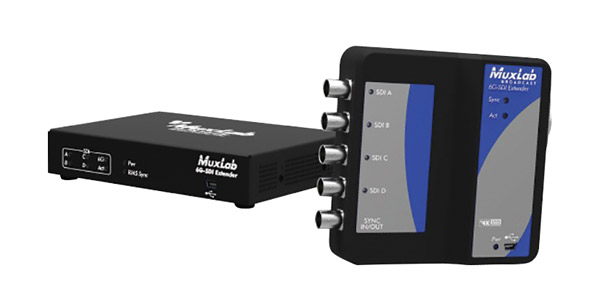

MUXLAB 500730 KIT EXTENDER VIDEO 6G-SDI sur CAT5E/6, avec alim.vers émetteur, 4K/30, portée 100m

Code stock
89-0929
Marque
Muxlab
Référence produit
  • 500730
MUXLAB 500730 KIT EXTENDER VIDEO 6G-SDI sur CAT5E/6, avec alim.vers émetteur, 4K/30, portée 100m
MUXLAB 500730 KIT EXTENDER VIDEO 6G-SDI sur CAT5E/6, avec alim.vers émetteur, 4K/30, portée 100mMUXLAB 500730 KIT EXTENDER VIDEO 6G-SDI sur CAT5E/6, avec alim.vers émetteur, 4K/30, portée 100mMUXLAB 500730 KIT EXTENDER VIDEO 6G-SDI sur CAT5E/6, avec alim.vers émetteur, 4K/30, portée 100m

Prix

Livraison
2.470,00 
l'unité (H.T.)
Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

MUXLAB - EXTENDEURS VIDÉO - Sur CAT5E/6/7

Les extendeurs vidéo point à point MuxLab HDMI ont été conçus pour faciliter le transfert de données à partir d'équipements compatibles 3G, 6G ou HDMI sur des distances allant jusqu'à 150m en Cat5e/6. Ils sont généralement utilisés pour la signalisation numérique, les solutions audiovisuelles commerciales, les projecteurs de classe et les systèmes d'information médicale. Ces extendeurs actifs transportent la vidéo numérique sur un câble réseau UTP standard dans des applications point à point.

Extendeurs VGA

Extendeurs 3G

Extendeur 6G


500730 - SDI, portée 100m

Cet extendeur 6G-SDI sur UTP transportera un signal vidéo 6G SDI sur une distance pouvant atteindre 100 mètres de câble entre l'émetteur et le récepteur avec une résolution de 4K. Un signal 3G-SDI ou HD-SDI peut être étendu jusqu'à un maximum de 150 m en mode "longue portée".

Une alimentation électrique est nécessaire au récepteur, qui alimente à distance l'émetteur via le câble Cat5E/Cat6. La source d'entrée pour l'émetteur est "HD-SDI en utilisant un, deux ou quatre câbles coaxiaux, 3G-SDI en utilisant un ou deux câbles coaxiaux, et 6G-SDI en utilisant un seul câble coaxial". Le kit " prend en charge toutes les configurations de canaux 6G (1/2/4) ", avec une résolution maximale prise en charge de 4096x2160 à 24/25 images par seconde, 3840x2160 à 30 images par seconde. La reconnaissance et la configuration de la liaison SDI est automatique, tout comme le mode "longue portée", 150 mètres, lorsqu'un signal 3g-SDI ou HD-SDI est détecté.

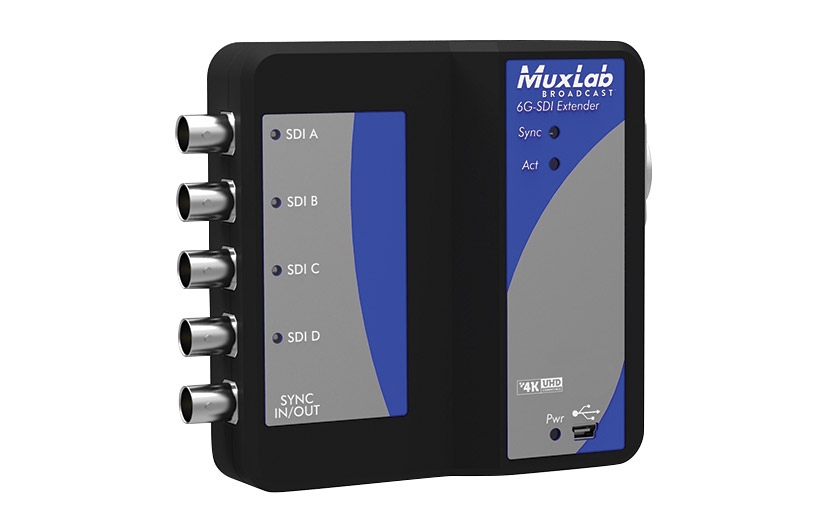

L'émetteur dispose, sur le panneau avant, de cinq connecteurs BNC, pour quatre entrées SDI et une connexion de synchronisation. L'arrière est équipé d'une prise Ethercon RJ45 pour le câble UTP, tandis que le dessus est équipé d'une mini connexion USB pour la mise à jour et le contrôle du micrologiciel, ainsi que de LED d'état pour chacune des quatre connexions SDI plus "Sync", "Act" et "Pwr". Il est doté de plusieurs trous filetés de 1/4 de pouce "pour le montage de la caméra ou la fixation de l'équipement".

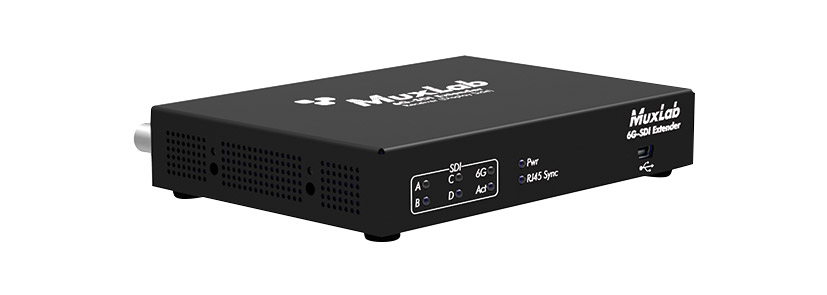

Le récepteur dispose de quatre connecteurs BNC pour les sorties SDI, plus un pour une connexion d'entrée de synchronisation, une prise RJ45 pour le câble UTP et une entrée d'alimentation coaxiale, le tout sur le panneau arrière. Le panneau avant présente une mini-prise USB pour les mises à jour du firmware et des LED témoins, une pour chaque canal SDI, plus "6G", "Act", "Pwr" et "RJ45 Sync".

Modes pris en charge : SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M. Contrôle : emulation de console série avec interface USB. Source d'alimentation : cc 48V, 0,7A à partir de l'adaptateur secteur inclus. Dimensions : émetteur 110 x 110 x 32 mm ; récepteur 146 x 105 x 26mm.


500733 - SDI, portée 150m

Comme le 500730, c'est un extendeur 6G-SDI qui fonctionne sur UTP pour des distances allant jusqu'à 100m entre l'émetteur et le récepteur avec une résolution de 4K. En mode "longue portée", un signal 3G-SDI ou HD-SDI peut être étendu jusqu'à une distance maximale de 150 m. Prenant en charge jusqu'à 6 Gbps, le 500733 peut transmettre et recevoir des combinaisons de sources, y compris une source 6G-SDI, deux sources 3G-SDI ou quatre sources HD-SDI. En outre, deux signaux Ethernet peuvent être transmis, qui peuvent être utilisés comme canaux de retour, ainsi qu'un signal RS232 bidirectionnel pour l'unité de commande de caméra (CCU) ou la lumière de comptage.

L'émetteur possède une entrée BNC compatible 6G/3G/HD-SDI, une entrée BNC compatible 3G/HD-SDI et deux entrées BNC compatibles HD-SDI. Chaque entrée possède un indicateur LED qui s'allume lorsqu'une liaison SDI connectée est établie. Une connexion RS232 et une alimentation en courant continu de 2,1 mm sont situées sur le côté de l'appareil avec un port mini-USB, pour la mise à jour du firmware, et une DEL témoin de l'alimentation est placée sur le panneau supérieur. L'arrière de l'unité dispose d'un seul connecteur Ethercon pour la liaison UTP et de deux ports Ethernet RJ45. Les LED "sync" et "ACT" s'allument pour indiquer que la liaison HDBase-T et le trafic de liaison sont détectés.

Le récepteur a la même connectivité et les mêmes indicateurs LED que l'émetteur. Bien que le récepteur nécessite l'alimentation de l'alimentation cc 48V incluse, l'émetteur peut être alimenté par POE à partir du récepteur. Un émetteur/récepteur POE supplémentaire peut à son tour être alimenté par POE via la connexion Ethernet "port1".

Modes pris en charge : SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M. Emulation de console série avec interface USB. Source d'alimentation : cc 48V, 0,7A à partir de l'adaptateur secteur inclus. Dimensions de l'émetteur et du récepteur : 109 x 109 x 25,4mm.
