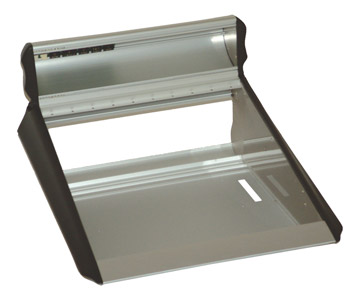

SONIFEX S2-10 CHASSIS MIXEUR 10 canaux, pour mixeur S2

La S1 Sonifex est une console de mixage compacte, économique, de format fixe conçue pour l'emploi en radio hertzienne. Elle peut être encastrée dans un bureau ou montée en rack grâce à l'ajout d'équerres de rack optionnelles. Avec un jeu complet de fonctions, elle offre une solution appropriée aux besoins d'une radio communautaire, éducative ou estudiantine qui demande une console de mixage polyvalente et fiable pour la radiodiffusion. Elle a une approche de "qualité sans compromis", mais offre un fonctionnement simple et fiable.

Chaque voie a un fader ALPS longue course de 100 mm contrôlant des amplificateurs commandés par tension ou VCA (voltage controlled amplifiers) pour la fiabilité. Chacune a une sortie de télécommande, incluant le démarrage au fader pour les équipements auxiliaires. Des entrées sorties polyvalentes (GPIO) peuvent être programmées et la commutation d'une signalétique micro live/à l'antenne est disponible. Des sorties de source "télécom" et "clean feed" stéréo séparées sont présentes pour l'emploi respectivement d'un hybride téléphonique et d'un codec. En plus du mixage de sortie stéréo général, il existe deux mixages auxiliaires, au choix pré ou post-fader. Il y a des entrées et sorties analogiques et numériques. Des sorties d'écoute de contrôle sont destinées au casque de l'animateur, au casque de l'invité et à des moniteurs. Une paire d'indicateurs à DEL affiche les niveaux audio. Il existe des possibilités poussées d'automation et la commande à distance est possible avec le logiciel gratuit SCi. Le panneau de connexion arrière peut être tourné à 90 degrés sur la base du châssis, facilitant l'accès aux connexions après montage en rack.

La face avant a dix tranches de commandes pour les dix canaux d'entrée. La rangée supérieure des commandes contient les touches de sélection de source qui s'allument si la seconde option est choisie. Les voies une, deux et cinq sont des voies mono et ont en haut des touches de sélection microphone/ligne pour les deux premières, et microphone/téléphone pour la voie cinq. Les voies trois et quatre ont des touches de sélection microphone/ligne ; l'entrée ligne peut être stéréo ou mono, selon le connecteur utilisé. Les voies six à dix sont des voies stéréo ; les commutateurs de sélection offrent le choix entre entrée une et entrée deux, exceptée la voie six qui propose l'entrée une ou l'entrée de source "clean feed", pour l'emploi dans des applications telles que CODECS ISDN ou liaison de deux studios. La rangée de boutons suivante se compose de faders rotatifs pour le départ auxiliaire un. La rangée suivante concerne le départ auxiliaire deux. Ensuite vient une rangée de boutons rotatifs offrant plus ou moins 7 dB d'amplification ou atténuation des hautes fréquences, puis dix boutons offrant la même amplification ou atténuation mais pour les basses fréquences. Chaque voie a ensuite des commandes de niveau offrant plus ou moins 12 dB de gain, suivies de commandes de panoramique pour les voies mono et de balance pour les voies stéréo. Une rangée de touches de tops ou d'écoute pré-fader qui se verrouillent et s'allument à la sélection sauf les voies cinq et six qui offrent tops/écoute pré-fader (PFL) avec talkback. En avant-derniers se trouvent dix faders de 100 mm qui pilotent un circuit VCA pour la fiabilité et un bon suivi stéréo, suivis d'une rangée de touches de voie "ON", qui se verrouillent et s'allument quand on les presse, sauf la voie cinq qui "maintient" la ligne de téléphone par commande à distance depuis un hybride téléphonique externe (non inclus). La voie 7 a aussi une prise mini-jack 3,5 mm pour la reproduction depuis un lecteur mp3 ou dispositif similaire.

En haut à droite, deux indicateurs de niveau (bargraphs) à DEL décrivent un arc et, pour la gauche et la droite, peuvent avoir leur balistique réglée sur PPM ou VU, ce qui est indiqué par deux DEL. Les indicateurs de niveau affichent le niveau d'une source sélectionnée par un commutateur à verrouillage lumineux offrant le choix entre la sortie du programme principal et celle de la sélection entendue dans le casque de l'animateur et dans les moniteurs de contrôle. Celle-ci se fait au moyen de cinq touches de commutation à verrouillage électronique pour choisir la sortie du programme, les deux sorties auxiliaires ou les deux entrées externes, qui peuvent servir à un récepteur pour vérifier la diffusion "hors antenne" ou la sortie d'un autre studio. Trois touches "Auto CUE/PFL", à côté des boutons de volume du casque de l'animateur, de la sortie moniteurs de contrôle et du casque de l'invité, permettent de supplanter la source normale d'écoute de contrôle quand "CUE/PFL" est activé sur une voie. Par conséquent, chacune des trois sorties permet d'écouter les signaux sur le sous-système d'écoute pré-fader. Dans le cas du casque de l'animateur, les indicateurs de niveau afficheront aussi le niveau de la source pré-fader. Une touche "TALKBACK" associée au casque de l'invité permet à l'animateur de parler à ce dernier en utilisant la voie une comme source de talkback ; le talkback de retour d'un autre lieu arrive au casque de l'animateur. Une touche "SPLIT CUE/PFL" adjacente aux commandes de casque de l'animateur place la source sélectionnée en mono dans une oreille et le signal "CUE/PFL" en mono dans l'autre. Une DEL indique quand les moniteurs sont coupés par un microphone live, une autre DEL indiquant si la sortie numérique est verrouillée en interne ou sur l'horloge externe.

Deux faders rotatifs règlent le niveau des deux sorties auxiliaires. Les deux touches qui leur sont associées servent à sélectionner globalement si la source du départ auxiliaire correspondant est prise avant (pre) ou après (post) les faders de voie.

La majorité des connexions se font en face arrière. Les voies une, deux et cinq, qui sont mono, ont chacune une paire de connecteurs XLR pour les entrées microphone symétrique et ligne. À côté de chaque paire se trouvent des boutons-poussoirs pour augmenter le gain de l'entrée ligne de 10 dB et pour appliquer une alimentation fantôme de 48 volts au microphone. Les voies 3 et 4, qui sont stéréo, ont chacune un connecteur XLR pour un signal de microphone mono et un connecteur mixte XLR/jack ; l'XLR sert à l'entrée mono symétrique et le jack à la connexion asymétrique d'un appareil stéréo. Les voies six à dix ont chacune des entrées stéréo, la première étant dans tous les cas une paire de connecteurs XLR au niveau ligne avec un bouton-poussoir pour augmenter le gain de 10 dB. La seconde entrée de la voie six est une paire de connecteurs XLR symétrique pour l'entrée "clean-feed" stéréo, elle aussi avec un bouton-poussoir +10 dB. Les voies sept et huit ont chacune une paire de prises RCA (cinch) pour des connexions asymétriques. Les voies neuf et dix ont toutes les deux des connecteurs RCA (cinch) et optiques pour les sources S/PDIF numériques. Les entrées externes utilisent un connecteur D-sub 9 broches, avec des boutons-poussoirs pour augmenter de 10 dB le gain des entrées externes un et deux.

Les sorties analogiques sont deux paires de connecteurs XLR symétriques pour la sortie stéréo générale et la source stéréo "clean feed", utile pour un CODEC ISDN. La sortie numérique se fait à la fois sur XLR pour l'AES/EBU et sur RCA (cinch) pour le S/PDIF. Des connecteurs XLR, RCA (cinch) et BNC procurent les entrées de synchro respectivement pour l'AES/BU, le S/PDIF et le word clock. La sortie "telco clean feed" se fait sur XLR mâle. Les sorties auxiliaires stéréo utilisent un connecteur D-sub 9 broches. Les sorties analogiques pour les casques de l'animateur et de l'invité se font sur deux prises jack 6,35 mm stéréo. La sortie vers un amplificateur de puissance pour l'écoute sur moniteurs de contrôle utilise le même type. Le contrôle par RS232 et l'interface de talkback ont chacun un connecteur sub-D 9 broches, l'interface du bandeau d'indicateurs de niveau utilise une variante à 15 broches, et deux modèles 25 broches assurent les connexions d'interfaçage polyvalent et de télécommande. La prise d'alimentation est une embase IEC.

Comme tous les modèles Sonifex, la S1 offre des performances appropriées à l'application pour laquelle elle est conçue, et même bien au-delà des besoins pour certains paramètres. Pour des valeurs de performances précises ainsi qu'une description détaillée, veuillez visiter www.sonifex.co.uk ou contacter l'assistance technique.

Alimentation : CA 85-264V, 47-63 Hz, 45 W nominale, 50 W en crête. Dimensions : 445 x 400 x 156 (l x p x h) mm. Dimensions de découpe : 440 x 381 (p x l) mm.

Accessoires fournis : manuel, cordon d'alimentation secteur.
Accessoires optionnels : les équerres S1-RCK permettent de monter la S1 dans 9 unités d'un rack 19 pouces standard.

Succédant à la gamme de consoles de mixage audio Sovereign, la console modulaire S2 réunit toutes les fonctions utiles à une console radio broadcast dans un châssis stylé, à encastrer. Une large gamme de canaux d'entrée et de sortie est offerte, avec des fonctions essentielles comme PFL/Cue, démarrage d'un équipement au fader, coupure automatique du retour quand le micro est activé, sorties de télécommande pour signaux lumineux d'alerte et deux bus audio principaux, avec sélection de sortie de bus sur chaque module permettant à l'utilisateur de diffuser sur le bus PGM tout en enregistrant sur le bus AUD. La S2 a des canaux d'entrée numériques et analogiques, ainsi que des sorties analogiques et numériques simultanées. Les options comprennent des égaliseurs et des préamplificateurs Gram sur les modules d'entrées.

La S2 utilise la technologie de semiconducteurs Crystal pour l'entrée et la sortie de signaux audio numériques jusqu'à 24 bits, à une fréquence d'échantillonnage de 96kHz. Le signal analogique passe par des circuits à bas bruit pour offrir d'excellentes performances audio pouvant satisfaire les auditeurs de la radio dans le monde entier. La haute fiabilité et la qualité de construction de la S2 minimisent ses risques de panne, évitant les interruptions de diffusion. Chaque canal est individuellement contrôlé deux fois avant assemblage dans le châssis et la totalité de l'unité est testée avant expédition. Les faders ALPS à longue course de 100mm donnent une réponse progressive, reproduisible et les connecteurs XLR Neutrik utilisés sont un standard de l'industrie. L'emploi de VCA pilotés par les faders assure un suivi stéréo précis et élimine les bruits mécaniques et électroniques. Une alimentation séparée en rack 2U fournit une tension régulée, sans fluctuation, à la console. Un acier inoxydable de haute qualité est employé pour le châssis et les vis afin d'empêcher la corrosion dans les environnements à forte humidité.

• Les canaux d'entrée et sortie modulaires "extractibles" permettent une maintenance simple et rapide de la console. Les canaux d'entrée peuvent être individuellement retirés et réparés en cours de diffusion.
• L'angle du bandeau d'indicateurs de niveau peut être réglé pour la meilleure position de lecture.
• N'importe quel canal peut occuper n'importe quelle position, aussi est-il facile de personnaliser la console pour répondre à des besoins particuliers.
• De grands boutons lumineux permettent à l'utilisateur de voir à tout moment le statut de la console.
• Le panneau monté à l'arrière masque toutes les connexions de câbles mais peut être facilement retiré pour la maintenance.
• La conception modulaire apporte la souplesse nécessaire pour évoluer ultérieurement. Une autre console S2 peut être ajoutée et couplée à l'aide d'un câble de connecteur de bus permettant des configurations de console "fractionnées".

Les consoles sont fabriquées, configurées et testées en usine à l'aide des modules commandés.

S2-7SS, S2-10SS

Les panneaux-script optionnely S2-7SS et S2-10SS occupent la surface de sept canaux en largeur et sont conçus pour recevoir les documents ou scripts de l'opérateur quand l'espace de bureau est limité.

S2-CB

Les panneaux vierges S2-CB servent à remplir les espaces du châssis non occupés par les canaux actifs.

Canaux d'entrée

Il y a onze canaux d'entrée pouvant être montés dans n'importe quel emplacement libre en partie basse du châssis de la console. Il est possible d'installer des faders Penny & Gilles de haute gamme pour les entrées et sorties des canaux (disponibles sur commande spéciales). Chaque entrée peut être programmée pour activer/désactiver les fonctions des boutons, si nécessaire, ainsi que d'activer différents modes d'opérations du bouton "fader up/ON".erent modes of operation of fader-up/ON button.

S2-CML - Canal d'entrée micro/ligne

Entrée mono avec bouton sélecteur micro/ligne mono. Si l'entrée micro est employée pour le micro de l'animateur, celui-ci peut devenir le micro d'ordres. La fonction réseau d'ordres sera conservée quand l'entrée du canal sera basculée sur ligne. L'égalisation est montée en standard sur ce canal et s'active par le bouton EQ, donnant 10dB d'atténuation et de gain dans les hautes fréquences (6,5kHz) et les basses fréquences (100Hz). L'entrée micro a un filtre passe-haut sélectionnable par cavalier pour supprimer les intrusions de basses fréquences. Une commande Pan facilite le positionnement stéréo. Un départ/retour d'insert symétrique de niveau ligne est disponible pour l'entrée micro mais est désactivé en mode ligne. Le réglage grossier de gain du canal se fait par presets internes pour micro et ligne; le réglage fin par la commande Trim de façade qui donne un gain de +/-12dB. Le canal a une fonction d'écoute avant fader (CUE/PFL) pouvant être automatiquement désactivée quand le fader est ouvert. Il y a des entrées logiques de télécommande pour couper le micro en cas de bruits et inverser le réseau d'ordres, et des commandes de sortie pour les voyants de signalisation micro et la télécommande ligne de démarrage/arrêt par fader ou bouton ON. (Les sorties de télécommande sur le connecteur sub-D 9 points reçoivent leur signal d'opto-isolateurs NPN). L'entrée micro propose une sortie commutable par cavalier pour faciliter la coupure en régie ou studio et les fonctions de minuterie. De plus, l'entrée ligne peut avoir toutes les fonctions de l'entrée micro quand elle est employée comme entrée micro avec un ampli micro externe.

S2-CMM - Canal d'entrée micro/micro

A toutes les fonctions du canal d'entrée micro/ligne sauf que l'entrée ligne est remplacée par une seconde entrée micro.

S2-CS - Double canal d'entrée ligne stéréo

A deux entrées stéréo symétriques avec un bouton pour choisir entre elles. Chaque entrée est sur connecteurs XLR avec réglage grossier interne du gain. Le réglage fin se fait par la commande Trim de façade qui donne un gain de +/-12dB. Une commande Balance permet les petits ajustements de l'image stéréo. Le canal a une fonction d'écoute avant fader (CUE/PFL) pouvant être automatiquement désactivée quand le fader est ouvert. Des sorties logiques de télécommande pour chacune des deux entrées apportent les fonctions de démarrage/arrêt par fader ou bouton ON. Le démarrage peut être configuré comme fugitif (500ms) ou verrouillé pour chaque entrée. Les sorties de télécommande sur le connecteur sub-D 9 broches reçoivent leur signal d'opto-isolateurs NPN.

S2-CSG - Canal d'entrée ligne stéréo avec Gram

Similaire au S2CS, doté d'un amplificateur d'entrée RIAA pour l'emploi avec des cellules magnétiques de platine sur la seconde entrée. Les connexions de cette entrée sont asymétriques sur prise cinch (RCA). Aussi disponible avec égalisation, sous le nom S2-CSGE.

S2-CDS - Double canal d'entrée stéréo numérique

A deux entrées numériques 24 bits 96kHz avec un bouton pour choisir entre elles. Les deux entrées peuvent être configurées en AES/EBU symétrique sur XLR standard, ou S/PDIF sur prises cinch (RCA), par des cavaliers internes. Les signaux numériques sont convertis en analogique et à partir de ce point les fonctions du canal sont les mêmes que celle du double canal d'entrée ligne stéréo.

S2-CDSE - Double canal d'entrée stéréo numérique avec égaliseur

Comme le double canal d'entrée stéréo numérique ci-dessus mais avec égalisation, apportant 10dB d'atténuation et de gain dans les hautes fréquences (6,5kHz) et les basses fréquences (100Hz).

S2-C6SS - Canal de sélection de source ligne stéréo six voies

A six entrées stéréo symétriques sur connecteur sub-D 25 points, sélectionnables par un groupe de commutateurs mécaniques six voies. Ce groupe contrôle aussi six jeux de connexions pour télécommande permettant à chaque source d'avoir un jeu de télécommandes démarrage/arrêt. Le canal est doté d'une égalisation en standard et d'autres fonctions similaires à celles du double canal d'entrée stéréo.

S2-CT - Canal d'entrée Telco

Contrôle la connexion à un insert téléphonique externe (hybride) tel que le HY-03 Sonifex. Il n'a qu'une entrée mono avec égaliseur monté en standard. L'égalisation est activée par le bouton EQ, apportant 10dB d'atténuation et de gain dans les hautes fréquences (6,5kHz) et les basses fréquences (100Hz). Une commande Pan facilite le positionnement stéréo. Une sortie symétrique de niveau ligne permet le renvoi "clean-feed" dans l'hybride. Le réglage grossier de gain du canal se fait par un preset interne et le réglage fin par la commande Trim de façade qui donne un gain de +/-12dB. Le canal a une fonction d'écoute avant fader (CUE/PFL) qui dirige automatiquement le signal d'ordres vers l'appelant quand il est sélectionné. La PFL peut être automatiquement coupée quand le fader est ouvert. Une entrée logique de télécommande permet de placer l'hybride "en attente" par le fader ou un bouton ON. La sortie de télécommande sur le connecteur sub-D 9 broches reçoit son signal d'un opto-isolateur NPN. Le système de bus permet deux vrais systèmes "clean-feed" (sorties configurables) quand il est routé vers les sorties PGM. Les conversations téléphoniques hors ligne peuvent être enregistrées via le bus AUD où une sortie "clean-feed" est générée par un partiel (n-1).

S2-CSMM - Canal Mix-Minus stéréo

Le canal partiel stéréo a une entrée stéréo symétrique et une sortie de partiel stéréo symétrique, sur connecteurs XLR. Ce canal est destiné à servir quand une source stéréo distante, telle qu'un autre studio connecté via ISDN, nécessite un retour stéréo clean-feed. Le clean-feed est généré par le partiel depuis les sorties PGM ou AUD, selon la sélection du routage. Les sorties sur le canal partiel peuvent aussi être configurées comme suit: Canal gauche - sommation mono du partiel; Canal droit - Signal d'ordres continu. Cela est destiné à l'emploi dans certaines applications à codec ISDN et hybrides téléphoniques mono. Egalisation en standard sur ce canal, activée par le bouton EQ, apportant 10dB d'atténuation et de gain dans les hautes fréquences (6,5kHz) et les basses fréquences (100Hz). Le réglage grossier du gain se fait en interne, le réglage fin par la commande Trim de façade qui donne un gain de +/-12dB. Une commande Balance permet les petits ajustements de l'image stéréo. Le canal a une fonction d'écoute avant fader (CUE/PFL) pouvant être automatiquement désactivée quand le fader est ouvert. Une sortie logique de télécommande, contrôlée par fader ou bouton ON, peut être configurée comme fugitive (500ms) ou verrouillée. Les sorties de télécommande sur le connecteur sub-D 9 points reçoivent leur signal d'opto-isolateurs NPN.

Canaux de sortie

Il est possible d'installer des faders Penny & Gilles de haute gamme pour les entrées et sorties des canaux (disponibles sur commande spéciales).

S2-ODP/S2-ODPF - Canaux de sortie PGM numérique

Ces canaux sont communs à toutes les consoles et donnent une sortie numérique et analogique à partir du bus de mixage PGM. La sortie numérique se fait par signal AES/EBU symétrique via des XLR standard ou par S/PDIF via des prises cinch (RCA). La fréquence d'échantillonnage peut être réglée automatiquement ou par cavaliers internes de 32 à 96 kHz et la résolution de sortie de 16 à 24 bits. La sortie PGM analogique symétrique et la sortie mono sont disponibles sur connecteur sub-D 15 points. Les commutateurs en haut du canal sélectionnent la source de sortie mono. La version S2-ODPF a des faders de sortie destinés au travail de production.

S2-ODA/S2-ODAF - Canal de sortie AUD numérique

Similaire aux canaux de sortie PGM, mais avec sortie numérique et analogique à partir du bus de mixage AUD. Les sorties analogiques symétriques AUD se font sur connecteur sub-D 15 points. Les commutateurs en haut du canal sélectionnent la source de monitoring pour le bandeau d'indicateurs de niveau. La version S2-ODAF a des faders de sortie destinés au travail de production.

Monitoring

S2-OMC - Canal de monitoring régie

Pour le monitoring de diverses sources sur les enceintes de la régie et le casque (de l'animateur). Les enceintes doivent être attaquées par un amplificateur de puissance convenable connecté à la sortie de monitoring du canal. Une commande de façade fait varier le niveau d'écoute. Un casque peut être directement branché au connecteur casque du canal sur le panneau avant ou arrière via la commande de niveau. Un groupe de commutateurs quatre voies à verrouillage électronique sélectionne la source envoyée aux enceintes et au casque entre les deux entrées externes, la sortie PGM ou la sortie AUD. Les boutons "Auto PFL" adjacents à chaque commande de niveau permettent le monitoring de PFL quand un canal d'entrée a été sélectionné pour CUE/PFL. Des cavaliers internes peuvent être configurés pour que la PFL remplace ou atténue la source sélectionnée. De plus, Split PFL peut être sélectionné pour le casque, ce qui place la source sélectionnée en mono dans une oreille et la PFL en mono dans l'autre. Un réseau d'ordres global peut être établi pour permettre à tous les points de contribution de la régie et du studio de communiquer entre eux via leur microphone et leur casque. Une diode lumineuse Mute s'allume quand un canal de microphone activé en régie a coupé les enceintes.

S2-OMS - Canal de monitoring studio

Pour le monitoring de diverses sources sur les enceintes du studio et le casque. La commande de niveau de la façade, la banque de quatre sélecteurs de source, la diode mute de Studio et l'emploi des boutons "Auto PFL" sont similaires à ceux du canal de monitoring régie. Un casque peut être directement branché au connecteur casque du canal sur le panneau arrière via la commande de niveau. Un réseau d'ordres global peut être établi pour permettre à tous les points de contribution de la régie et du studio de communiquer entre eux via leur microphone et leur casque. Un bouton Studio T/B permet à l'animateur/ingénieur de parler au studio à d'autres moments.

Module pour bandeaux d'indicateurs de niveau

Il existe trois styles de panneaux à double indicateur de niveau, pour afficher le niveau des signaux, à monter dans le bandeau, jusqu'à trois de ces panneaux pouvant être montés par console. En standard, le premier panneau commandé est configuré pour afficher la sortie PGM. Les autres options sont l'affichage de la sortie AUD, ou le suivi de la sortie de monitoring régie. Des diodes indiquent sur chaque panneau la source de monitoring. Des plaques de bandeau vierges sont disponibles, larges de un à cinq canaux. Tous les panneaux de bandeau peuvent être placés n'importe où dans les bandeaux.

S2-MPPM - Module à double “PPM”

Avec deux indicateurs à bobine mobile et lecture rapide selon une échelle de type PPM.

S2-ML53 - Module à PPM et VU LED

53 LED stéréo bar graph avec échelles PPM et VU.

S2-MVU - Module à double VU-mètre

Avec deux VU-mètres à bobine mobile

S2-MPH - Module phasemètre

Celui-ci fonctionne sur la source sélectionnée aux mètres connectés. Cinq témoins LED montrent l'angle de phase par pas de 45° de 0° à 180°.

S2-ML - Module haut-parleur

Peut servir à écouter la PFL et les ordres (reverse talkback) via des commandes de niveau séparées. Le haut-parleur se coupe quand le micro est employé. Un seul peut être monté sur une console.

S2-MT - Double affichage de minuteur

Pour minuter des événements déclenchés depuis les modules d'entrée micro ou ligne. Le minuteur peut aussi afficher l'heure et la date synchronisés sur une diffusion standard du temps. Un minuteur peut être monté par console.

S2-MTB6/S2-MTBS - Module de circuit d'ordre

Le S2-MTB6 peut servir à communiquer avec jusqu'à six autres consoles ou circuits d'ordre dédiés, et le S2-MTBS sert à l'interfaçage avec une Station maître Sonifex. Un panneau de circuit d'ordre peut être monté par console.

S2-M6SS - Module sélecteur de sources, 6 voies

Ce module sélecteur de sources produit une sortie audio analogique stéréo à partir de six sources analogiques selectionnables pouvant être connectées à l'entrée d'un canal stéréo de la console ou aux entrées monitoring EXT 1 et EXT 2, pour fournir jusqu'à douze sorties monitoring externes. Il est doté de six boutons poussoir à illumination LED qui choisissent et indiquent la séléction actuelle des canaux. Les six sources stéréo sont connectées à l'arrière du panneau par un connecteur dont la configuration des broches est la même que celle du connecteur d'entrée de la source audio stéréo du canal du S2-C6SS.

S2-MSB3 - Module commutateur 3 boutons

Les commandes de contrôle des modules de la console peuvent être attribuées selon vos besoin aux trois boutons ou pour câbler votre propre application.

S2-MSB1 - Module commutateur 1 bouton

Une commandes de contrôle la console S2 peut être attribuée selon vos besoin au bouton s ou pour câbler votre propre application (par exemple un contrôle d'équipement).

Commande

• Commandez le premier châssis. Commandez en cas de besoin un châssis supplémentaire avec un câble d'interconnexion S2-Bl (2,4 mètres de long).
• Commandez une alimentation secteur, qui alimentera une console, fractionnée ou non, avec un ensemble complet de panneaux d'indicateurs de niveau, et jusqu'à 30 canaux d'entrée/sortie.
• Commandez un canal de monitoring régie, un canal de sortie PGM, un canal de sortie AUD. Ils sont nécessaires à toutes les consoles.
• Commandez un canal de monitoring Studio
• Commandez n'importe quelle combinaison de modules d'entrée tant que le nombre maximum de canaux d'entrée, de sortie et de monitoring ne dépasse pas 30.
• Commandez des panneaux de bandeau d'indicateurs de niveau pour remplir les bandeaux, à condition de ne pas dépasser le nombre maximum de panneaux de chaque type, comme décrit ci-dessus.
• Commandez des panneaux de canal vierges ou un panneau-script pour remplir les emplacements de canaux restés vides.
• Configuration : Quand la commande a été traitée, le service commercial délivre des feuilles de configuration servant à indiquer la disposition requise pour les modules choisis.
