Eléments utilitaires polyvalents, à un canal, au célèbre format "Flat-Pak" de Radio Design Labs, qui se montent directement sur des surfaces ou à l'aide d'une gamme d'options de montage. Les entrées sont symétrisées électroniquement et des modèles 8 ohms et ligne 70/100 V sont proposés, les deux utilisant des alimentations 24 Volts externes, pour répondre aux besoins nombreux et variés de la plupart des environnements d'ingénierie audio. Tous les modèles disposent d'un compresseur à réglage automatique pour éviter la saturation et maximiser le niveau audio à partir de la puissance disponible.
Cet amplificateur de puissance mono avec mode veille automatique économiseur d'énergie offre 18W RMS dans une charge de 8 ohms. Cet amplificateur de Classe D propose un délai de veille qui peut être programmé en mode Off/5/15/25min à l'aide d'un potentiomètre encastré sur le côté du module. Un contrôle de gain est présenté à côté de la borne entrée/sortie et peut être réglé à l'aide d'un tournevis. Une LED rouge indique si la sortie est inférieure à 3dB sous la sortie nominale et le compresseur est alors utilisé. Le compresseur est doté d'un réglage automatique d'attaque et de retour. Une LED verte s'allume quand de l'audio est détectée et lorsque l'amplificateur fournit une sortie active à collecteur ouvert. Une LED bleu indique lorsque le module est alimenté via l'adaptateur secteur CC 24V externe. La luminosité de cette dernière se réduit lorsque le mode veille est activé.
Entrée : niveau ligne (+4 dBu symétrique; -10 dBV asymétrique). Niveaux d'entrée minimum : symétrique -18 dBu (en dessous du seuil du compresseur) ; asymétrique : -20 dBV (en dessous du seuil du compresseur). Niveaux d´entrée maximum : symétrique +23 dBu ; asymétrique +21 dBV. Compresseur : seuil 3 dB en dessous du niveau de fonctionnement, temps d'attaque et de retour automatique. CMRR : mieux que >45dB, 50Hz-3kHz. Réponse : 20Hz - 20kHz +/- 1dB*. Distorsion : moins de 0.5% à 20Hz - 20kHz respectivement*, THD+N. Sortie : 18W RMS, charge 8ohms. Alimentation : Dimensions : 82.6 x 76.2 x 29.2mm (l x L x h) (*mesuré avec un seuil de compression procurant une puissance de sortie de 12 W efficace).
Le FP-PA20 offre une puissance de sortie de 20 W RMS sous 8 ohms. Les niveaux audio qui pourraient entraîner la saturation de la sortie amplifiée sont compressés selon deux constantes de temps dynamiques. Les signaux de niveau audio normal ne sont pas affectés par le compresseur, ce qui préserve la dynamique audio et empêche le compresseur d'accroître le risque de réinjection quand l'amplificateur sert à des annonces. Le compresseur est conçu pour rester auditivement transparent tout en maintenant un signal audio propre, non écrêté, pour des saturations d'entrée jusqu'à 20 dB. Il en résulte des niveaux audio moyens et une clarté audio normalement réservés à des amplificateurs délivrant bien plus de puissance.
Construits en profilé noir, les amplificateurs ont une commande de gain et des DEL d'alimentation et de crête. Les connexions se font par plaque à bornes détachables. Un connecteur coaxial fournit une autre alternative de connexion pour l'entrée d'alimentation CC. Pour une puissance de sortie RMS optimale, une alimentation CC 24 V 2 ampères est nécessaire. Une alimentation d'un ampère suffit pour des niveaux et un contenu audio normal. Alimentation à commander séparément.
Entrée: nominale +4 dBu / -10 dBV, minimale (pour croiser le seuil du compresseur) -26 dBu / -28 dBV, maximale +23 dBu/+15 dBV, 20 kOhms/10 kOhms, symétrique/asymétrique. Seuil du compresseur : 6 dB sous la sortie nominale. CMRR : sup. à 55 dB, 50-120Hz.
Réponse : 35 Hz - 50 kHz +/-1,5 dB*. Distorsion: DHT+B de moins de 0,1 %, 0,5 % respectivement à 1 kHz et 50 Hz - 20 kHz*. Sortie: 20 W RMS, charge de 8 ohms. Alimentation: CC 24 V, 2 A, référencée à la terre, pour une puissance de sortie continue de 20W RMS ; CC 24-33 V, 1 A pour programme normal avec compression minimale. Température ambiante : 0-30° C, (20° C recommandés). Dimensions : 82,6 x 153 x 58,5mm (L x l x h) (*au niveau seuil de compresseur équivalent à une puissance de sortie de 4 W RMS).
Montage: toute la gamme Flat-Pak a la même largeur, avec des pattes de montage offrant une variété d'options de fixation. Ces pattes ont des encoches pour une fixation simple par vis sur une surface et, grâce à des fixations spéciales de montage, peuvent être glissées sur des panneaux de montage en rack 2U RDL.
Accessoire fourni : fiche technique.
Accessoires optionnels : alimentation universelle en ligne RDL PS-24V2, 24V 2A, nécessite un cordon IEC. Voir Accessoires de montage Flat-Pak RDL pour le matériel, notamment des fixations dédiées aux modules FP-PA20 et FP-PA20 plus des fixations d'alimentation sur tringle.

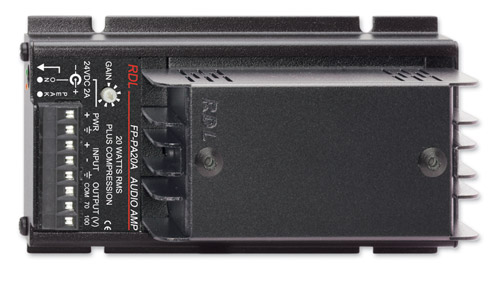

FP-PA20A
Le FP-PA20A offre une puissance de sortie de 20 W RMS pour des lignes 70 ou 100 V, très utile en zone locale dans les installations à sonorisation multi zone. Il est similaire au FP-20, mais avec trois borniers de sortie : commun, 70 V et 100 V.
Les caractéristiques sont les mêmes que pour le FP-PA20, excepté ce qui suit. Réponse : 50 Hz-20 kHz +/-3 dB*. Puissance de sortie : 20 W RMS, ligne 70 ou 100 V.
Le FP-PA35A a une sortie de 35W RMS dans une ligne 25/70/100V. L'amplification de classe D a une réponse en fréquence de 50Hz à 20kHz, un mode veille réglable par l'utilisateur avec des paliers de 5, 15 ou 25 minutes de retard et un compresseur/limiteur avec limitation numérique.
Entrée : Nominalement +4dBu/-10dBV, 20kohms/10kohms, symétrique/asymétrique. Seuil du compresseur : 2dB en dessous de la sortie nominale. CMRR : meilleur que 60dB, 50Hz-120Hz. Réponse : 50Hz - 20kHz +/- 3dB. Distorsion : moins de 0,5%, 0,5% à 1kHz et 50Hz - 20kHz respectivement, THD+N. Sortie : 35W RMS. Source d'alimentation : 100-240V AC, 50-60Hz. Dimensions : 82,6 x 153 x 71 (l x l x h) mm.
