Système pratique pour le montage de connecteurs, commutateurs et commandes dans des panneaux et boîtiers sans avoir à recourir à des perceuses électriques ni à aucun outillage. Un panneau pré percé est proposé et de nombreux modules s'y adaptent. Le panneau peut être monté dans n'importe quel équipement de montage Rack-Up de Radio Design Labs. En plus des modules RDL, le panneau accepte la gamme étendue de connecteurs et composants "Universal Connection Series" de Canford.
Bien qu'originellement destiné aux divers modules RDL, le système AMS se prête aussi à la création de panneaux de contrôle spéciaux utilisant d'autres systèmes et circuits. Le système de montage Rack-Up fournit les dispositifs de montage adaptés aux racks d'équipement, des "berceaux" en forme de coin, des boîtiers autonomes et une variété de supports.
Tous sont livrés avec vis de montage.
AMS-1/4F - Prise jack stéréo
Pour fiche de diamètre 6,35 mm, pattes de soudure.
AMS-2RC - Double prise cinch (RCA/Phono)
Pattes de soudure (non isolées du panneau).
Un connecteur BNC, pattes de soudure
Un connecteur femelle XLR 3pts, pattes de soudure.
Un connecteur mâle XLR 3pts, pattes de soudure.
Un connecteur mâle XLR 3pts avec atténuation de l'unité ou 50dB sélectionnable par commutateur. Avec protections allant jusqu'à une alimentation fantôme CC 55V. Connexions sur bornier.
Les deux sont monocanaux, 10 kOhms, avec bouton et plaque à bornes. L'AMS-10K a une répartition linéaire, contrôlant les VCA de RDL et d'autres. L'AMS-10KA a une répartition audio, pour servir de commande de volume ou en tant qu'autres applications audio.

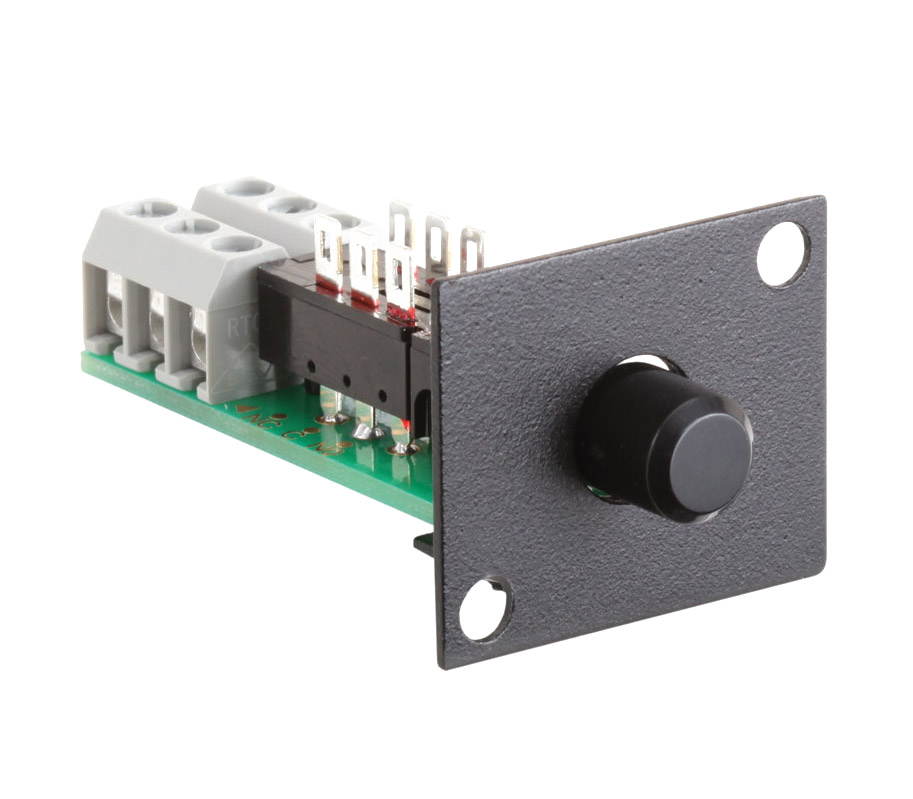

AMS-PB1 - Bouton poussoir momentané
Bouton à pôle unique, deux voies, pour le contrôle de module RDL ou autre équipement industriel, 2A, connexions sur bornier.
AMS-SW2 - Bouton va-et-vient
Bouton deux pôles, deux voies pour le contrôle de module RDL ou autre équipement industriel, 2A, pattes de soudure.
Disponible avec LED rouge, bleue, verte ou jaune. Avec protection contre les inversions de tension.
AMS-PJ1 - Entrée alimentation
Avec connecteur coaxial pour alimentation CC 24V, compatibles avec les alimentations RDL CC 24V équipées de connecteurs coaxiaux. Connexions sur bornier.
AMS-RU4 - Panneau universel
Panneau noir avec glissière pour bande-légende à fenêtre en polycarbonate. Il a quatre ouvertures et orifices de fixation pour accepter n'importe quel module de la série AMS, les connecteurs Canford Universal Series, des plaques de connecteur et de commutateur, ou tout connecteur dont les dimensions correspondent aux logements de la série "D" Neutrik. Le panneau s'installe dans toute ouverture de montage Rack-Up RDL standard, à l'aide des vis fournies. Dimensions: 147,3 x 42,5mm (l x h.
AMS-FP1 - Plaque de masquage
Couvre les ouvertures non employées de l'AMS-UF1.
Note d'utilisation :
Ces modules sont destinés à l'emploi avec des circuits basse tension pour lesquels il n'y a pas de risque d'électrocution, pas avec des alimentations secteur (CA). L'installateur doit s'assurer que l'assemblage obtenu est électriquement sûr et qu’il satisfait toutes les réglementations en vigueur dans le pays d'utilisation. En cas de doute, une autorité qualifiée doit être consultée.
"Universal Connection System" est une appellation de gamme propre à Canford Audio. Copyright Canford Audio 1987.
