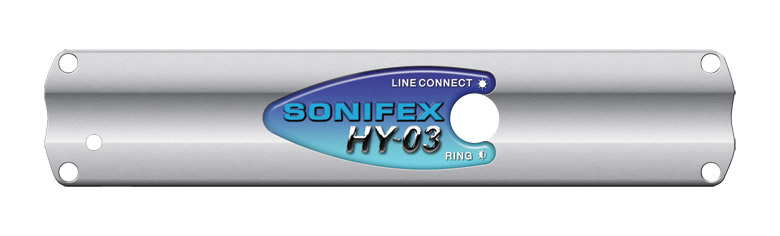

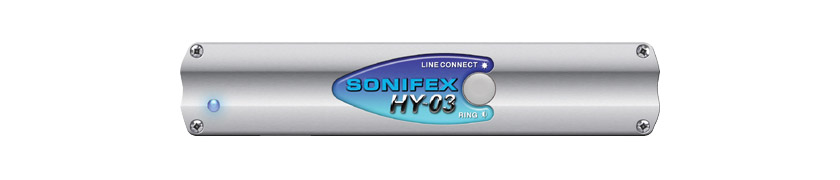

L'insert téléphonique analogique HY-03 remplace l'HY-02, qui a été durant de nombreuses années le standard des inserts téléphoniques d'excellent rapport et de haute qualité. En dehors d'autres fonctions supplémentaires, l'HY-03 comprend aussi un détecteur de sonnerie en standard. La ligne téléphonique est isolée de l'équipement par une barrière galvanique et un transformateur de ligne homologué, et peut être commutée entre un combiné local et l'équipement au moyen d'un bouton "LINE CONNECT" (connexion de ligne) lumineux servant aussi de témoin "ON" et "RING" (sonnerie). En mode "LINE CONNECT", l'équipement garde l'appel téléphonique. Cette fonction de bouton peut être commandée à distance.
L'HY-03 peut être employé avec des signaux d'entrée « mix-1 » (Cleen-Feed) de 0dBu, ou sinon, la connexion directe d'une entrée microphone, ajustable de 74db à 40dB par un réglage preset à l'arrière, peut être utilisée. L'entrée mix-1 symétrique a un filtre passe-bande, et est limitée pour donner des niveaux crête de +4dBu à la ligne de téléphone. Le circuit de sortie traite le signal téléphonique pour donner une sortie 0dBu à partir de l'équipement, puis symétrise ou rejette automatiquement le signal mix-1 selon les conditions variables de la ligne. Le rejet est constamment révisé durant la présence de signaux mix-1 pour optimiser l'équipement en fonction des conditions de ligne dominantes. Le signal du téléphone est traité au travers d'un filtre passe-bande et d'un noise-gate qui le compresse quand il n'y a pas de signal pour éliminer la diaphonie et le bruit associé.

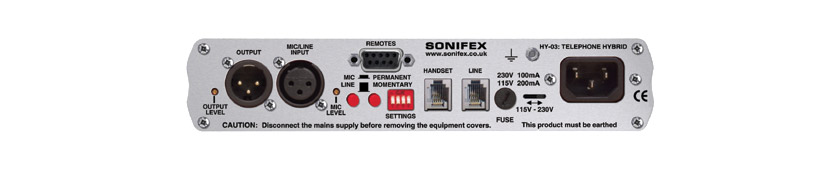

La sortie de l'HY-03 est un connecteur XLR 3 broches mâle avec un niveau nominal de 0dBu, symétrique et à basse impédance. Le niveau est ajustable de +8db à -14dB par un réglage preset à l'arrière. La sortie peut aussi être un mixage des signaux de l'appelant et de l'entrée micro/ligne pour permettre un enregistrement des deux côtés de la conversation téléphonique.

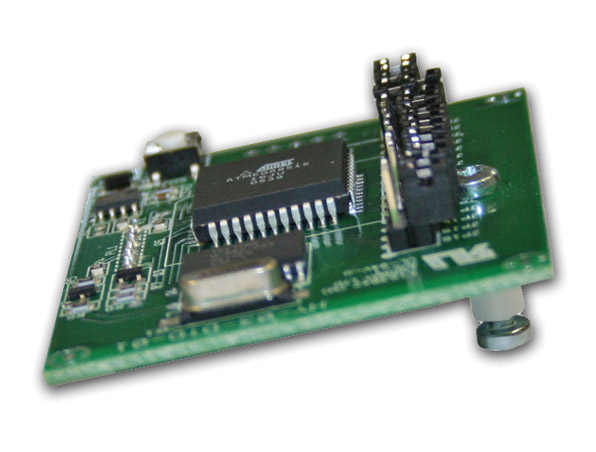

Le détecteur de sonnerie inclus permet à l'HY-03 de répondre automatiquement aux appels entrants. Il peut être pré-réglé pour répondre aux appels entrants de la première à la sixième sonnerie. Le bouton "LINE CONNECT" s'allume à chaque sonnerie, et un opto-coupleur présente une sortie active à collecteur ouvert convenant à la commande d'un témoin lumineux blanc sur la connexion distante. L'unité est dotée en standard d'une déconnexion K-break (pour le R-U seulement) mais une carte optionnelle HY-03DTD est disponible pour doter l'HY-03 de la déconnexion à la détection de tonalité de la fin de l’appel.

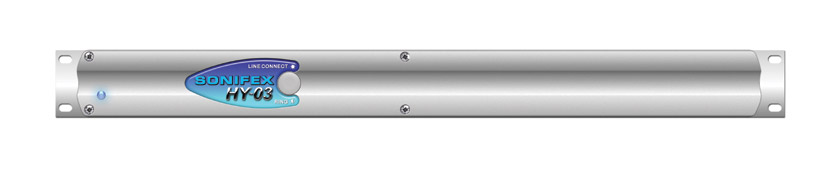

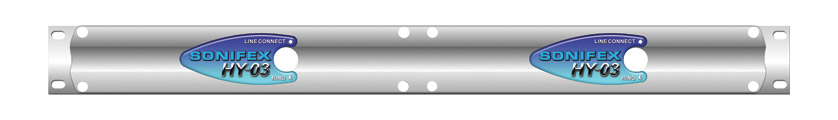

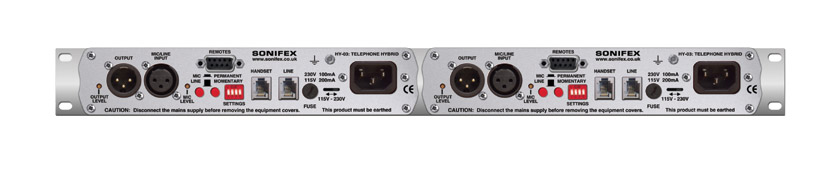

Dimensions : HY-03 - 218mm (l) x 44,45mm 1U (h) x 175mm (p). HY-03S ou T - 483mm (l) x 44,45mm 1U (h) x 175mm (p)
Versions disponibles :
Accessoires en option : HY-03DTD, HY-03SCON, HY-03TCON, HY-03CON.
Note concernant les commandes :
Les modèles standard ne fonctionnent pas avec le système Broadcast Bionics PhoneBox, une version spéciale est nécessaire. Veuillez contacter le service technique pour des détails.
