Convention de câblage DTRS

Beaucoup d'enregistreur numériques à 8 canaux sont câblés selon cette norme. Pour simplifier le branchement à d'autres appareils, Canford stock une gamme de cordons épanouis D-sub 25 points câblés selon le standard DTRS de Tascam.

Canal Couleur de la paire Brochage

24
point chaud
1 marron
12
point froid

25
blindage

10
point chaud
2 rouge
23
point froid

11
blindage

21
point chaud
3 orange
9
point froid

22
blindage

7
Hot
4 jaune
20
point froid

8
blindage

18
point chaud
5 vert
6
point froid

19
blindage

4
point chaud
6 bleu
17
point froid

5
blindage

15
point chaud
7 violet
3
point froid

16
blindage

1
point chaud
8 gris
14
point froid

2
blindage

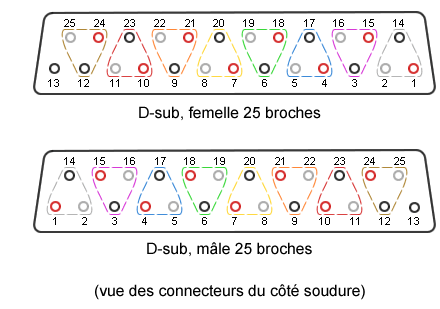

25pin d-sub pin arrangement
