Les PUC2 sont des cartes audio externes alimentées par USB pour Mac ou PC. Elles peuvent servir comme interface PC vers des systèmes audio pro et comme interface vers des tables de mixages numériques et analogiques, moniteurs de proximité et indicateurs de niveaux. Branchées via USB-2, des connexions d'enregistrement et de lecture, full duplex, simultanées sont possible jusqu'à 192kHz 24bits.
Trois versions sont proposées, toutes offrant une interface AES3. Les PUC2 offrent également des entrées et des sorties de niveau ligne. Le PUC2 Mic LEA offre des entrées microphones symétriques avec alimentation Phantom ou des entrées niveau lignes symétriques. Le PUC Lite n'offre aucune entrée ni sortie analogique.
L'entrée AES est l'entrée audio par défaut. Cette entrée outrepassera toutes les autres entrées (par exemple les entrées analogiques) lorsque qu'une porteuse d'entrée numérique est détectée et verrouillée, même si aucune audio n'est présente dans le flux numérique. Le signal audio est converti au format USB et disponible à toute application d'enregistrement présente sur l'ordinateur. La sortie AES est toujours active au débit d'échantillonnage sélectionné par le logiciel d'enregistrement.
Le monitoring sans latence ou ZLM (Zero Latency Monitoring) permet à l'utilisateur d'écouter directement et simultanément, via toutes ses sorties, le signal entrant dans la PUC2. La conversion USB et l'ordinateur sont court-circuités, offrant des temps très bas de passage de l'entrée à la sortie, généralement inférieurs à 5 mn, même à faible fréquence d'échantillonnage. Il peut être activé en fermant le contact entre pointe et manchon (masse) de la prise mini-jack 3,5 mm stéréo de commutation ZLM sur l'unité. La sortie du son de l'ordinateur par USB est mixée avec le signal entrant, et par défaut, les deux signaux ont leurs niveaux réduits de 6 dB pour éviter de saturer les étages de sortie. Ce réglage automatique de niveau peut être supplanté en connectant la bague et le manchon (masse) de la prise de commutation ZLM, ou en utilisant une fiche mini-jack 3,5 mm mono ou une fiche factice pour enclencher le mode ZLM.
L'installation est automatique. La PUC2 se connecte au PC avec un câble USB "en Y" (inclus) nécessitant deux connexions USB au PC afin d'en tirer suffisamment de puissance pour l'alimentation. L'ordinateur doit reconnaître la PUC2 comme un nouveau périphérique USB, pour ensuite l'utiliser en mode natif. Logiciel de fadeurs virtuels inclus. Pour utiliser des fréquences d'échantillonnage supérieures à 48kHz, un pilote ASIO ou WDM peut être réclamé par Windows. Il est disponible sur le site web Yellowtec.
Compatibilité : MAC OS 9 ou supérieur, Windows XP (avec le Service Pack 2), Windows Vista (version 32 bits, 64 bits bientôt disponible) et Windows 7. Entrée audio : +18dBu maximum pour 0dBFS, symétrique (PUC2). +18dBu maximum, niveau micro 1,2kohms, niveau ligne 10kohms (PUC2 Mic). Sortie audio : +15/+18dBu, commutable (PUC2). Volume réglable, casque jusqu'à 600ohms (PUC2 Mic). Fréquences d'échantillonnage : 44,1 à 192kHz (Pilote ASIO ou WDM est éventuellement requis pour des débits supérieurs à 48kHz). Réponse analogique vers numérique : 20Hz - 20kHz, +/-0,2dB, +15dBu. Linéarité : +/- 0,1 dB, 15dBu à -80dBu. Distorsion : DHT de -107dB, 1kHz, 0dBu. Bruit : mieux que -105dB. Réponse numérique vers analogique : 20Hz - 20kHz, +/-0,2dB, 0dBFS. Linéarité : +/- 0,1dB, 0dBFS à -100dBFS. Distorsion : DHT de -100dB, 1kHz, -15dBFS. Bruit : mieux que -103dB. Gigue : moins de 0,010UI. Dimensions : 180 x 126 x 41 (L x l x h) mm. Poids : 600 g.
Cette carte a deux canaux AES3 entrée et sortie sur connecteurs XLR 3 pts et ne possède pas d'entrée/sortie audio analogique. Elle a été conçue pour ceux qui désirent utiliser les fonctionnalités PUC2 uniquement sur une plateforme numérique.

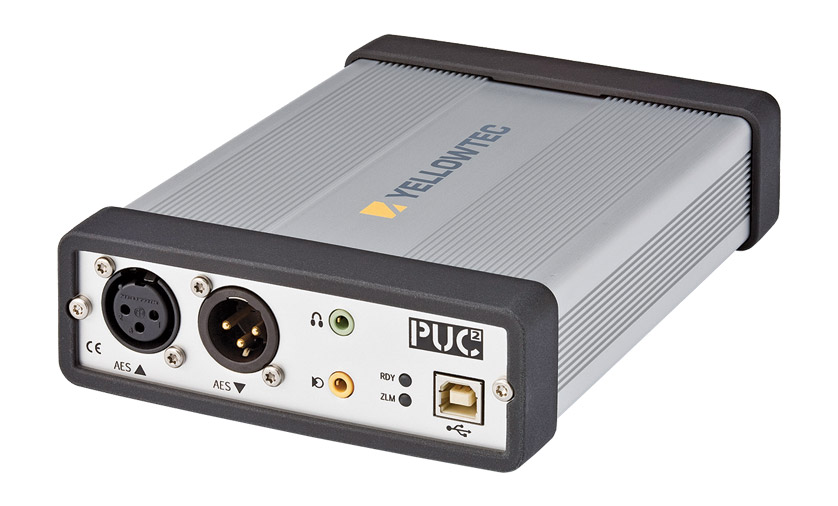

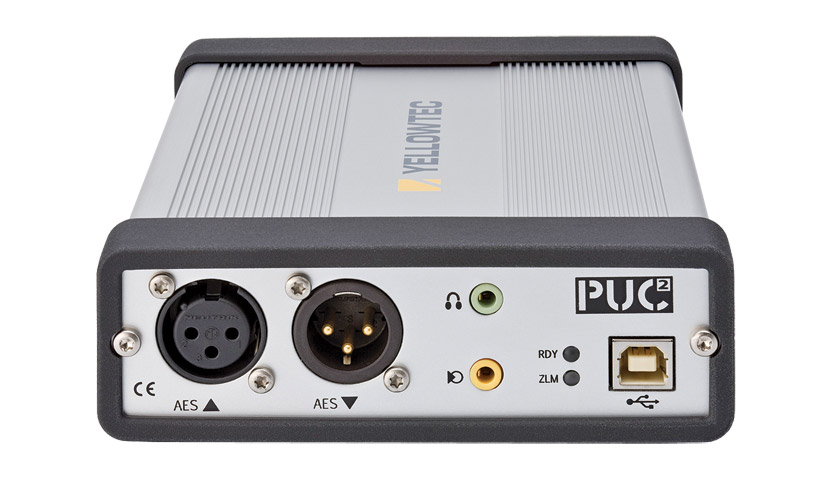

Les extrémités du boîtier en aluminium extrudé, sont protégées par des cadres en caoutchouc. Le panneau avant propose deux connecteurs XLR pour les entrées et sorties audio numériques AES/EBU. Une prise jack 3,5mm 3 pts fournit une sortie auxiliaire pour l'écoute au casque ou autre (sans réglage de niveau de sortie). Une seconde prise jack est utilisée pour le contrôle de la fonction ZLM. Deux LED témoignent de la validité de la connexion à l'ordinateur ainsi que de l'activité de la fonction ZLM. Une prise USB permet la connexion à l'ordinateur.
La face arrière propose quatre connecteurs XLR pour les entrées et sorties audio analogiques de niveau ligne. Les sorties restent actives en permanence, toutefois elles sont ignorées dès qu'une entréesAES est détectée et verrouillée.

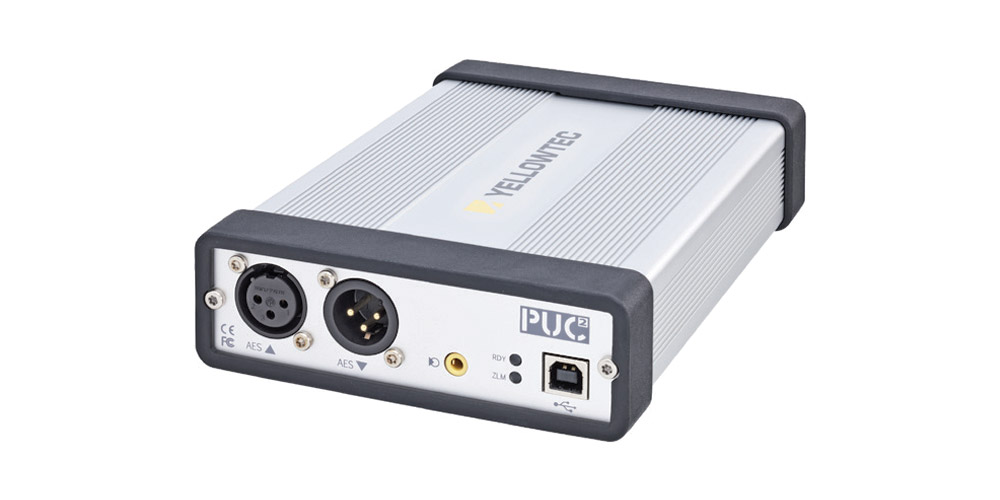

Les extrémités du boîtier en aluminium extrudé, sont protégées par des cadres en caoutchouc. Le panneau avant propose deux connecteurs XLR pour les entrées et sorties audio numérique sAES/EBU. Une prise jack 3,5mm est utilisée pour le contrôle de la fonction ZLM. Deux LED témoignent de la validité de la connexion à l'ordinateur ainsi que de l'activité de la fonction ZLM. Une prise USB permet la connexion à l'ordinateur.

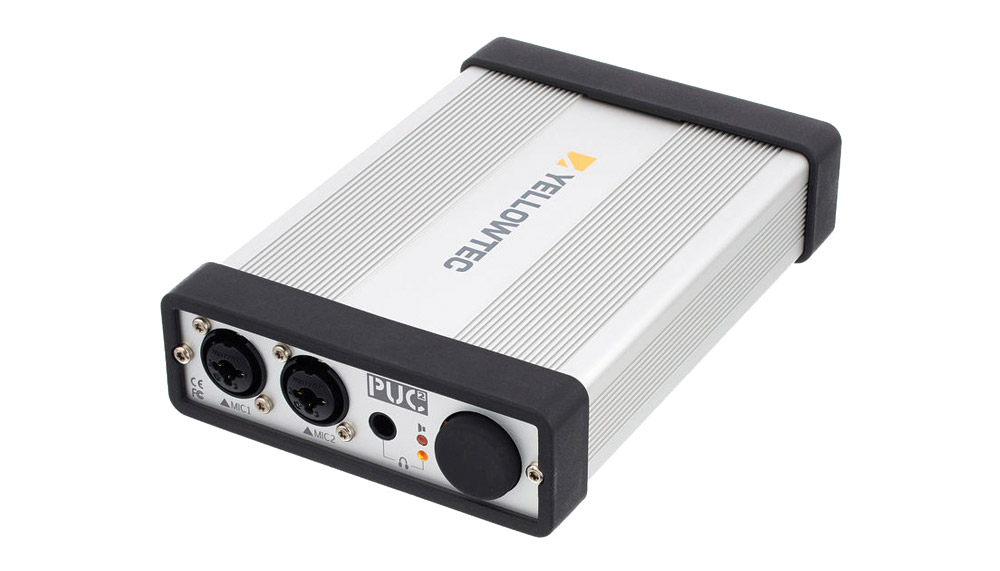

La face arrière propose deux entrées audio sur prises combinées XLR femelles 3 pts et connecteurs jack, pour le niveau microphone symétrique (XLR) ou niveau ligne symétrique (jack). Les fadeurs, proposés par un logiciel inclus, contrôlent ces entrées. Une prise jack 3,5mm 3 pts fournit une sortie auxiliaire pour l'écoute au casque ou autre (avec réglage de niveau de sortie).
