LYNX - YELLOBRIK - CONVERTISSEURS VIDÉO - HDMI/SDI

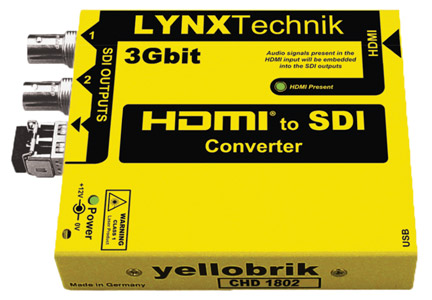

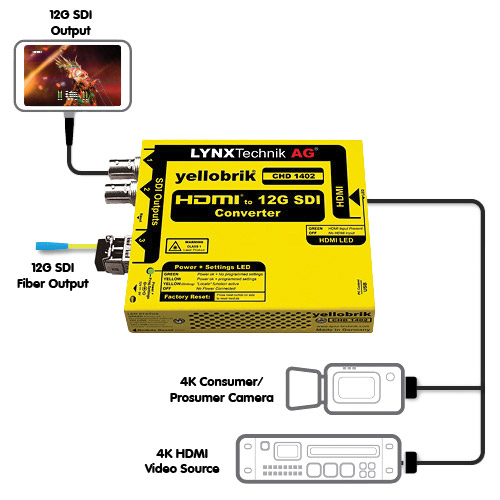

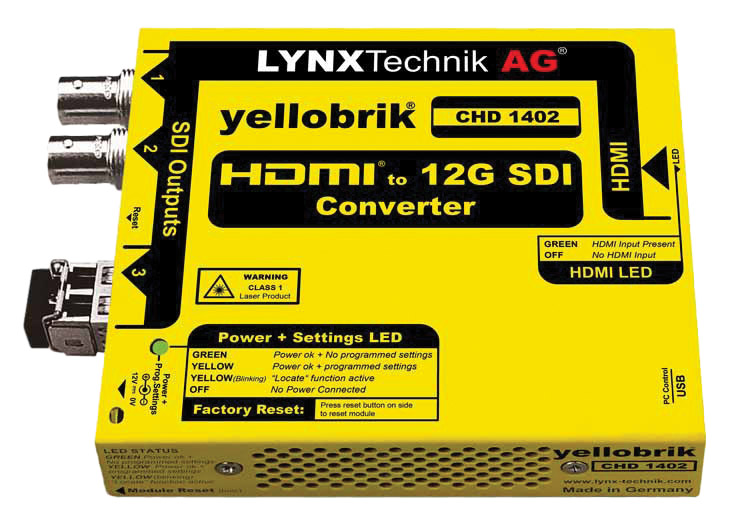

Il convertit une entrée HDMI en sortie SDI. Le niveau A et B SDI 3G peut être sélectionné, et la 3D est également prise en charge. L'audio présente dans le flux HDMI sera incorporée dans les canaux correspondants de la sortie SDI. Ses applications peuvent comprendre l'utilisation de la sortie HDMI d'un caméscope d'entrée de gamme dans un environnement numérique n'utilisant pas de compression d'image. Il y a des connecteurs BNC pour deux sorties SDI. L'entrée HDMI se fait sur un connecteur de type A. Des DEL témoignent de la présence de vidéo HDMI et de l'alimentation.

Accessoires fournis : un câble HDMI est fourni en plus des accessoires standards.
Accessoires optionnels : module émetteur SFP fibre optique pour fournir une sortie SDI sur fibre optique.

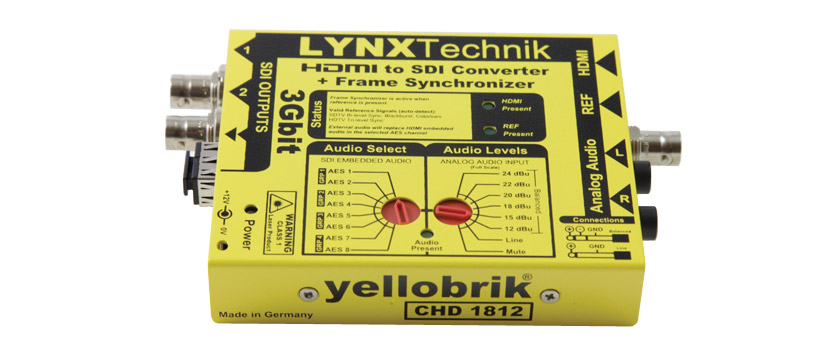

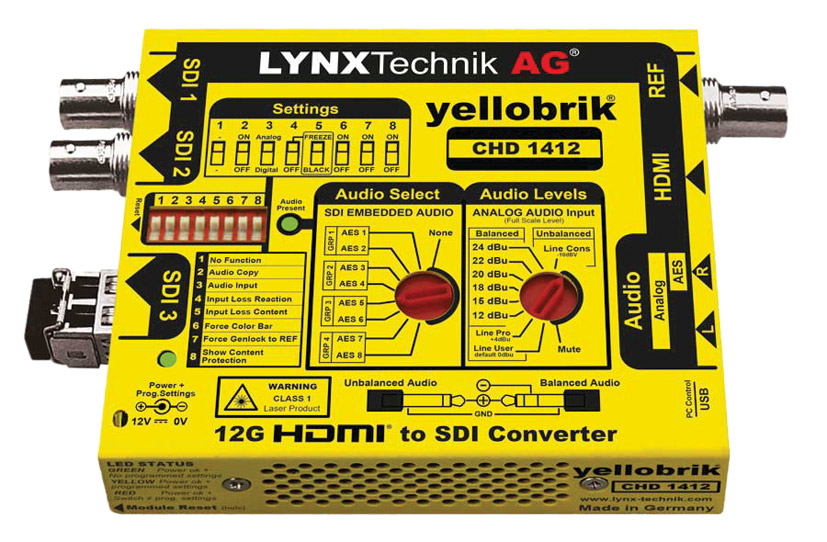

Il apporte une sortie SDI totalement synchronisée incluant le niveau A ou B 3G à partir d'une source HDMI asynchrone. La 3D est prise en charge. L'entrée de référence de synchro acceptera tout format de synchro vidéo analogique dont synchro SD bi-niveau, salve de noir, barres de couleur et synchro HD tri-niveau. L'entrée de synchro a une détection automatique et est totalement compatible avec un verrouillage croisé. Par exemple, une salve de noire SD de référence peut servir à verrouiller la fréquence d'une entrée HDMI HD. S'il n'y a aucune référence, le convertisseur effectue une conversion asynchrone standard de l'HDMI vers le SDI. La fréquence des entrées audio externes et HDMI est verrouillée sur la référence externe.

Une paire stéréo d'entrées analogiques peut être incorporée à tout canal AES. Un sélecteur rotatif choisit les canaux audio ; un second sélectionne le niveau pleine échelle pour les sorties audio symétriques, qui peuvent aussi être employées en asymétrique. L'audio présent dans le flux HDMI sera incorporé aux sorties SDI ou pourra être remplacé par les entrées audio externes qui se substitueront au canal. Entrée de référence : synchro TV SD analogique 525 ou 625 bi-niveau, salve de noir ou barres de couleur ; tous les standards de synchro TV HD tri-niveaux (sauf 1080p 50/59,94/60 Hz) ; SMPTE 274M, SMPTE 296M, 75 ohms, BNC.

Accessoires fournis : un câble HDMI et une paire d'adaptateurs jack 6,35 mm vers RCA (phono) sont fournis en plus des accessoires standards.
Accessoires optionnels : module émetteur SFP fibre optique pour fournir une sortie SDI sur fibre optique.

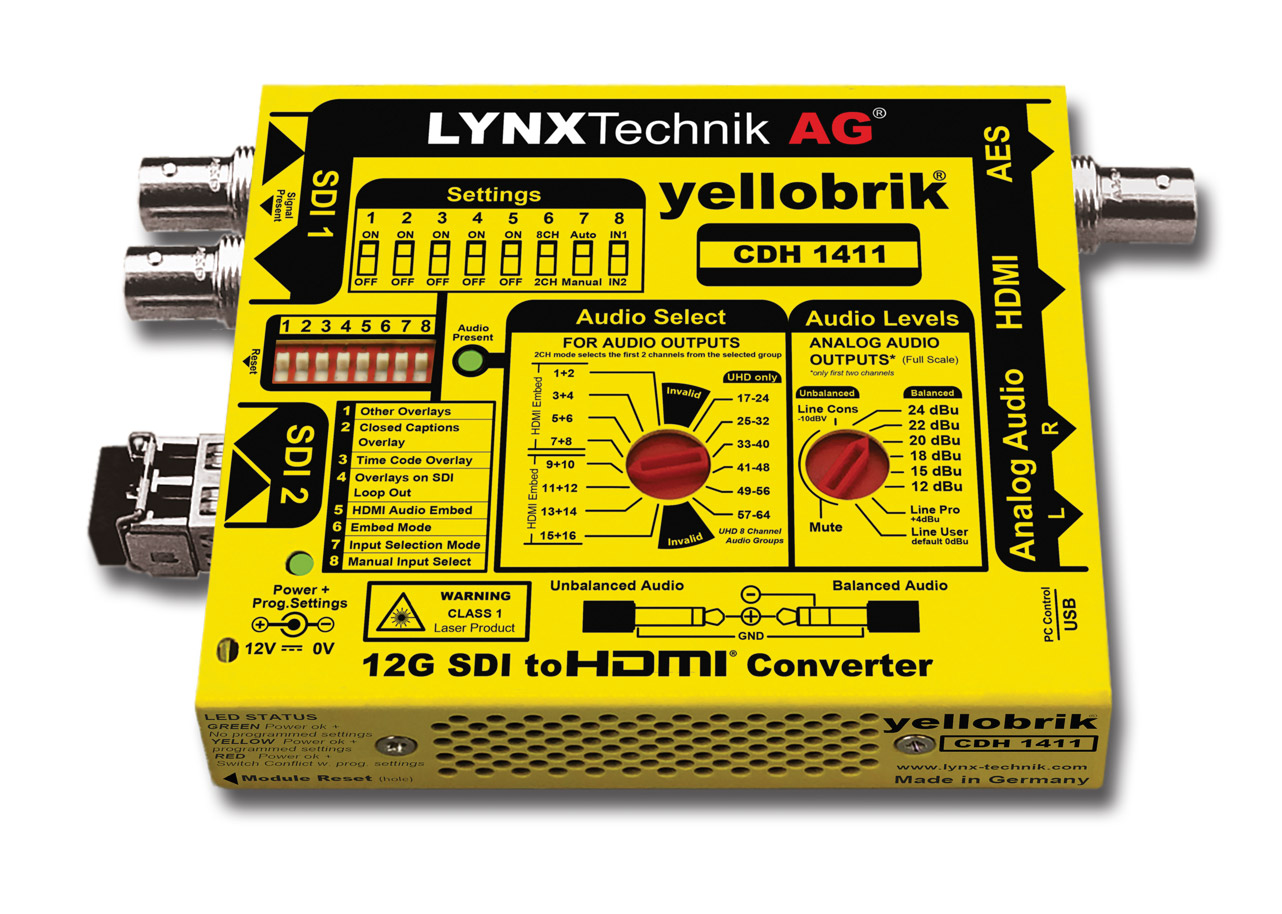

Le CDH 1411 est un convertisseur compact 12G SDI vers HDMI conçu pour des applications dans le domaine du broadcast, de la post-production et des marchés AV professionnels. Il permet à l'utilisateur de convertir tout signal vidéo SDI en un signal HDMI pour le contrôle et l'affichage. Les options de connectivité par fibre permettent d'ajouter la transmission par fibre SDI et/ou la réception par fibre SDI à l'aide de la connexion SFP intégrée.

Deux canaux audio peuvent être désembeddés en fournissant des sorties audio numériques AES et analogiques. Les sorties audio analogiques disposent de préréglages de plage pleine échelle sélectionnables, tandis que les deux canaux audio sélectionnés peuvent également être intégrés à la sortie HDMI. Par ailleurs, huit canaux sélectionnés à partir du signal d'entrée (8 groupes audio sur 64 canaux) peuvent être intégrés à la sortie HDMI. Parmi les autres caractéristiques du CDH 1411, citons la possibilité de sélectionner individuellement le timecode, la gravure des sous-titres, la mesure de l'audio sur 16 canaux, les marqueurs de zone de sécurité et l'affichage des métadonnées.

Le CDH 1411 est compatible avec le logiciel yelloGUI de Yellobrik, qui permet d'effectuer des réglages et des fonctions supplémentaires via un PC et le port USB du module.

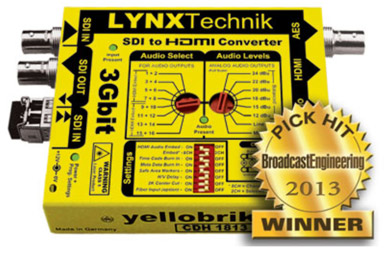

Pour les applications de monitoring et d'affichage audio-vidéo, il convertit tout signal vidéo SDI incluant le niveau A ou B 3G en signal HDMI standard. Le standard et le format d'entrée sont automatiquement détectés. La sortie HDMI affiche la résolution d'entrée native. Le module prend en charge la 3D et convient au monitoring de flux SDI 3D par liaison simple sur un moniteur HDMI 3D. Il permet les modes d'affichage HDMI 3D côte à côte, dessus-dessous et frame-packing. Des marqueurs de la zone de sécurité ont également été ajoutés.

Deux canaux audio peut être extraits du signal vidéo entrant pour obtenir des sorties numériques AES et analogiques symétriques ; les canaux audio et le niveau pleine échelle sont choisis au moyen d'un sélecteur rotatif. La sortie symétrique peut être utilisée de façon asymétrique. Les deux canaux audio sélectionnés peuvent être intégrés à la sortie HDMI. Sinon, huit canaux peuvent être sélectionnés à partir du signal d'entrée, soit les canaux 1-8, soit les canaux 9-16. Le module peut superposer les données du signal vidéo entrant à la sortie HDMI. Il y a des fenêtres pour le time-code, quatre groupes de quatre canaux audio multiplexés, des informations de métadonnées essentielles ainsi que du code AFD. Des connecteurs BNC servent à l'entrée et à la sortie SDI, et à la sortie audio AES. Deux prises jack 6,35 mm fournissent la sortie audio analogique. La sortie HDMI se fait sur un connecteur de type A. Des DEL témoignent de la présence de vidéo, d'audio et de l'alimentation. Une interface optionnelle pour fibre optique permet d'employer le module pour le monitoring de connexions par fibre optique, et fonctionne également comme convertisseur SDI-vers-fibre optique. Quand une option émetteur-récepteur pour fibre optique est montée, le module peut être employé avec une entrée SDI électrique ou une entrée de signal par fibre optique, sélectionnée par un mini-commutateur DIP. Le module fournira une sortie SDI, à la fois électrique et sur fibre optique, du signal entrant sélectionné ainsi que la sortie HDMI.

Une interface optionnelle pour fibre optique permet d'employer le module pour le monitoring de connexions par fibre optique, et fonctionne également comme convertisseur SDI-vers-fibre optique. Quand une option émetteur-récepteur pour fibre optique est montée, le module peut être employé avec une entrée SDI électrique ou une entrée de signal par fibre optique, sélectionnée par un mini-commutateur DIP. Le module fournira une sortie SDI, à la fois électrique et sur fibre optique, du signal entrant sélectionné ainsi que la sortie HDMI.

Accessoires fournis : un câble HDMI et une paire d'adaptateurs jack 6,35 mm vers RCA (phono) sont fournis en plus des accessoires standards.
Accessoires optionnels : module récepteur SFP fibre optique, voir ci-dessous, pour fournir une entrée SDI fibre ; émetteur pour fournir une sortie ; module émetteur-récepteur pour fournir une entrée et une sortie de renvoi sur fibre avec régénération d'horloge.

Les émetteurs fournissent une sortie SDI sur fibre optique.
Les "émetteurs-récepteurs" peuvent recevoir un signal SDI d'une fibre et transmettre un signal SDI simultanément sur une seconde fibre.
Les récepteurs permettent au module de recevoir un signal d'entrée sur fibre optique.

Note (1): Maximum à 3Gbit/s.

En plus de ceux énumérés ci-dessus, une gamme de modules SFP fibre optique CWDM peuvent également être montés, veuillez contacter l'assistance technique pour de plus amples informations.

Les principaux paramètres des modèles yellobrik peuvent être configurés via les commutateurs rotatifs et mini-commutateurs dip de la face avant, les voyants de la face avant indiquant le statut. Le logiciel yelloGUI offre un accès étendu et amélioré aux paramètres et commandes internes, dont beaucoup ne sont pas accessibles au moyen des commandes et commutateurs de l'unité. Certains modèles yellobrik peuvent être contrôlés et configurés via USB depuis un ordinateur. Une image virtuelle du module est affichée, montrant à l'utilisateur un éventail accru de tous les commutateurs, commandes et voyants du module. Les informations de statut, telles que le format vidéo détecté, la résolution et la fréquence de la sortie HDMI, ainsi les signaux audio, sont également affichées. Le parcours interne du signal s'affiche graphiquement et change de manière dynamique lorsqu'un paramètre est modifié. yelloGUI peut être téléchargé sur http://www.lynx-technik.com/en/support/download-area/yellogui-software/. Tous les modules listés ici sont compatibles.
