LYNX - YELLOBRIK - EXTENSION FIBRE OPTIQUE - MADI - 10km ou 40km avec option CWDM

LYNX YELLOBRIK OTR 1240-LC EMETTEUR/RECEPTEUR MADI COAX-MADI FIBRE 2x SM LC CWDM (sans SFP)

LYNX YELLOBRIK OTR-1210-MM-850 EMETT/RECEPTEUR MADI COAX-MADI FIBRE 2x MM LC, 850nm TX/RX, 300m

LYNX YELLOBRIK OBD-1210 EMET./RECEPTEUR MADI COAX-MADI FIBRE Bi-directionnel, 1x SM LC, 10km, paire

LYNX YELLOBRIK OTR-1210-LC EMETTEUR/RECEPTEUR MADI COAX-MADI FIBRE 2x SM LC, 1310nm TX, 10km

LYNX YELLOBRIK OH-TR-54-1270-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM, 1270nm, 40km

Conçus pour distribuer de l'audio MADI 64 canaux sur de longues distances, ces modules faisant partie de la gamme Yellobrik fabriquée par Lynx Technik, permettent de transmettre des circuits MADI sur des distances pouvant atteindre 10km ou 40km sur câbles fibre optique duplex ou simplex.
La gamme Yellobrik inclut un émetteur/récepteur deux fibres (10km), un émetteur/récepteur bidirectionnel WDM (10km) permettant l'envoi et la réception sur une seule fibre monomode ainsi qu'un émetteur/récepteur CWDM permettant la transmission sur fibres monomodes duplex pouvant atteindre 40km avec une option multiplex sur une seule fibre. Une version fibre optique multimode (MM) duplex de l'émetteur/récepteur est également disponible pour une transmission pouvant atteindre 550m. Les modules peuvent être utilisés seuls ou installés en rack avec équerres adaptées, disponibles séparément avec double alimentation redondante optionnelle.

Caractéristiques communes :

Entrée coaxiale :	1x BNC 75 ohms. Standards pris en charge : AES10-2008. Longueur de câble : 250m (SDV-L / Belden 1694A).
Sortie coaxiale :	1x BNC 75 ohms. Amplitude : 750mV p/p. Longueur de câble : 250m (SDV-L / Belden 1694A).
Alimentation :	CC +12V nominal, 2.2W. Prend en charge CC 7-24V. Adaptateur CA universel fourni.
Dimensions :	140 x 42 x 22mm avec connecteurs.
Poids :	125g.
Température opérationnelle :	5-40° C ; humidité de 90% (sans condensation).

Accessoires inclus : Tous les modules Yellobrik sont livrés avec un adaptateur secteur avec fiches UK, US et EU avec fixations à scratch et boîte de transport en plastique.
Accessoires en option : Cordons d'alimentation pour autres alimentations 12V. Support de fixation rack accueillant jusqu'à 14 modules. Alimentation double redondante. Voir LYNX - YELLOBRIK - ALIMENTATION ET ACCESSOIRES DE MONTAGE.

OTR 1210 MADI coax – Emetteur/récepteur fibre

Toutes les versions emploient le même module de base avec un SFP fibre monomode (SM) ou fibre optique multimode (MM).

Chaque module est doté d'une entrée fibre et d'une sortie fibre sur connexion LC duplex.

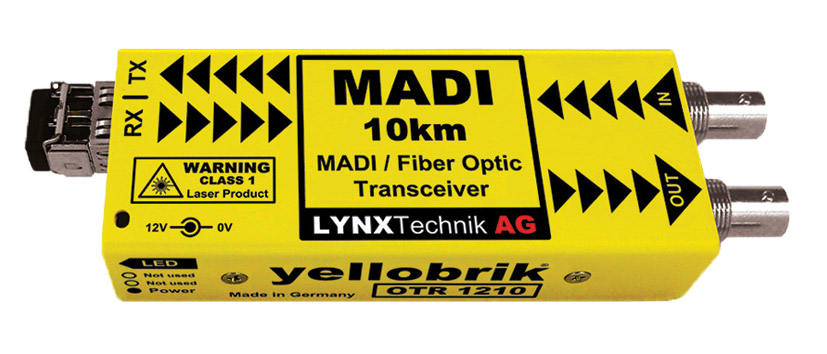

OTR 1210-LC

OTR 1210-LC

Fourni avec SFP fibre monomode (SM) LC.

Emetteur :	1310nm (-3dBm).
Sensibilité du récepteur :	1260nm à 1620nm (-3dBm à -21dBm).
Distance maximale :	10km

OTR 1210-MM-850

OTR 1210-MM-850

Fourni avec SFP fibre multimode (MM) LC.

Emetteur :	850nm (-2dBm à -7dBm).
Sensibilité du récepteur :	850nm (0dBm à -15dBm).
Distance maximale :	550m

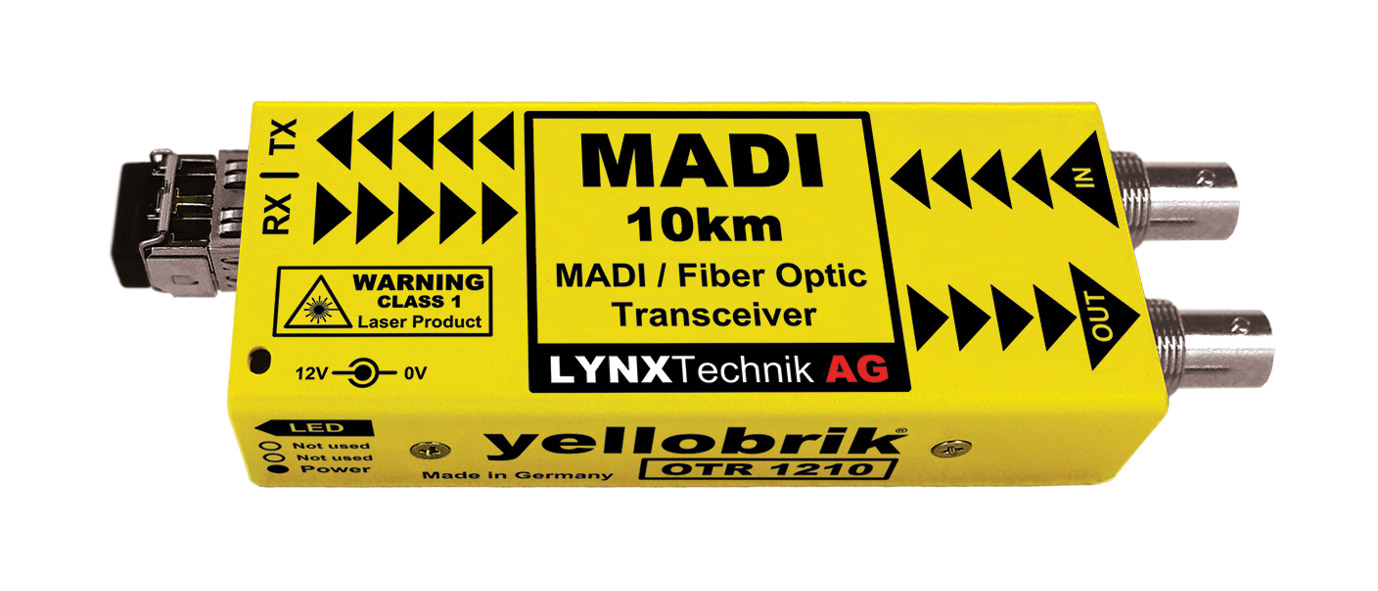

OTR 1210-MM-1310

OTR 1210-MM-1310

Fourni avec SFP fibre multimode (MM) LC.

Emetteur :	1310nm (-14dBm à -20dBm).
Sensibilité du récepteur :	1310nm (-30dBm max.).
Distance maximale :	2km

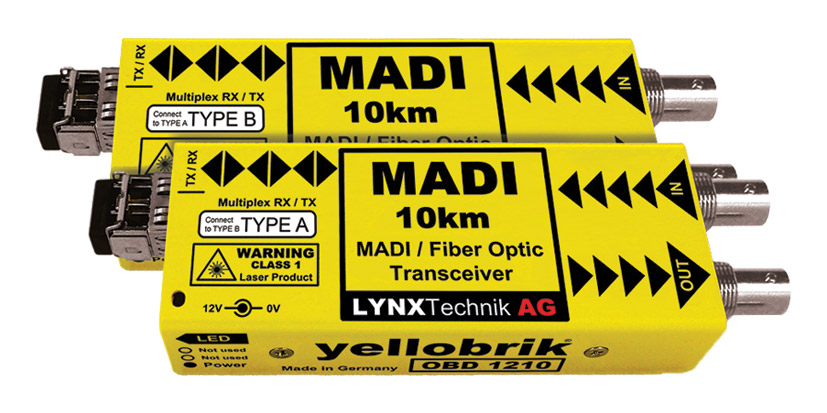

OBD 1210 MADI coax – Emetteur/récepteur bidirectionnel fibre

OBD 1210

Les modules OBD 1210 sont fournis par paires avec SFP fibre, un de type A et un de type B, qui fonctionnent ensemble. Ils sont reliés par une seule fibre, par multiplexage WDM (voir plus bas), afin de fournir un système de transmission bidirectionnel (envoi et réception) pour 64 canaux d'audio au format MADI.
Fourni avec SFP WDM monomode bidirectionnel LC.

Emetteur/récepteur fibre :	WDM utilisant des longueurs d'ondes 1310nm et 1550nm.
Budget optique :	18dBm.
Distance maximale :	Environ 10km.

Note : tous les modules de type A et B sont identiques. Tout type de module A peut être relié à tout module de type B.

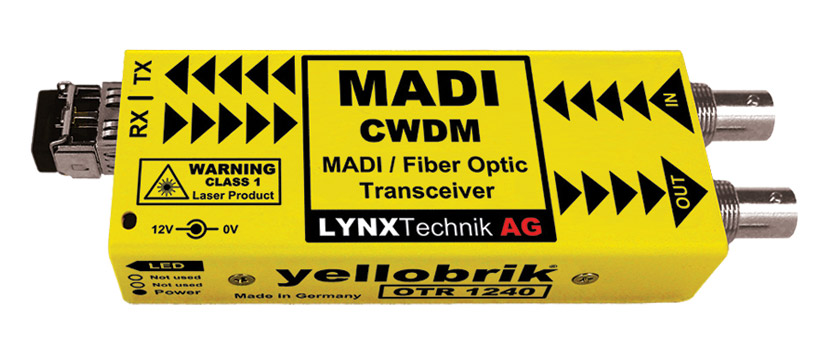

OTR 1240 MADI coax – Emetteur/récepteur fibre - 40km / CWDM

OTR 1240

Seul le module est fourni, le SFP émetteur/récepteur CWDM LC OH-TR-54-XXXX est à commander séparément.
Convient à une connexion point-à-point ou au multiplexage sur une distance pouvant atteindre 40km.

Emetteur :	CWDM (ITU-T G.694.2) 18 longueurs d'onde sélectionnables.
Sensibilité récepteur :	1270-1610nm (-3dBm à -23dBm).
Distance maximale :	Environ 40km.

Des SFP CWDM 80km sont disponibles sur commandes spéciales. N'hésitez pas à nous contacter.

OH-TR-54 - Modules SFP CWDM

OH-TR-54

Ces derniers sont disponibles en 18 longueurs d'onde selon ITU-T G.694.2. Pour plus de détails et de caractéristiques techniques, voir des modules SFP CDWM voir LYNX - YELLOBRIK – Modules fibre optique SFP - TX, TT et TR - CWDM.

Note technique : WDM

Le WDM est un multiplexage par division de la longueur d'onde. Cette technologie multiplexe plusieurs porteuses optiques sur une même fibre optique en utilisant différentes longueurs d'onde de la lumière. Cela peut servir à augmenter la capacité de la fibre ou à permettre la communication bidirectionnelle au travers d'une simple fibre.

Description Prix €
H.T. Ajouter au panier
Livraison

LYNX YELLOBRIK OTR-1210-LC EMETTEUR/RECEPTEUR MADI COAX-MADI FIBRE 2x SM LC, 1310nm TX, 10km

Code stock : 90-3198

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 1 à 2 mois. Besoin plus rapidement ? Appelez-nous

480,00 €

Quantité

LYNX YELLOBRIK OTR-1210-MM-850 EMETT/RECEPTEUR MADI COAX-MADI FIBRE 2x MM LC, 850nm TX/RX, 300m

Code stock : 90-3196

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 3‑4 semaines. Besoin plus rapidement ? Appelez-nous

672,00 €

Quantité

LYNX YELLOBRIK OTR 1210-MM-1310 ÉMETTEUR/RÉCEPTEUR MADI COAX - MADI FIBRE 2x MM, 1310nm TX/RX, 300m

Code stock : 90-3199

Approvisionnement à validation de commande, disponible sous 1 à 2 mois. Besoin plus rapidement ? Appelez-nous

672,00 €

Quantité

LYNX YELLOBRIK OBD-1210 EMET./RECEPTEUR MADI COAX-MADI FIBRE Bi-directionnel, 1x SM LC, 10km, paire

Code stock : 90-3197

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 3‑4 semaines. Besoin plus rapidement ? Appelez-nous

1.110,00 €

Quantité

LYNX YELLOBRIK OTR 1240-LC EMETTEUR/RECEPTEUR MADI COAX-MADI FIBRE 2x SM LC CWDM (sans SFP)

Code stock : 90-3195

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 3‑4 semaines. Besoin plus rapidement ? Appelez-nous

420,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1270-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM, 1270nm, 40km

Code stock : 90-3341

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1290-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1290nm, 40km

Code stock : 90-3342

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1310-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1310nm, 40km

Code stock : 90-3343

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1330-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1330nm, 40km

Code stock : 90-3344

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 2‑3 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1350-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1350nm, 40km

Code stock : 90-3345

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1370-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1370nm, 40km

Code stock : 90-3346

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1390-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1390nm, 40km

Code stock : 90-3347

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1410-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1410nm, 40km

Code stock : 90-3348

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1430-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1430nm, 40km

Code stock : 90-3349

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1450-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1450nm, 40km

Code stock : 90-3351

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1470-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1470nm, 40km

Code stock : 90-3352

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1490-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1490nm, 40km

Code stock : 90-3353

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1510-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1510nm, 40km

Code stock : 90-3354

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1530-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1530nm, 40km

Code stock : 90-3355

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1550-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1550nm, 40km

Code stock : 90-3356

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1570-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1570nm, 40km

Code stock : 90-3357

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1590-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1590nm, 40km

Code stock : 90-3358

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité

LYNX YELLOBRIK OH-TR-54-1610-LC EMETTEUR/RECEPTEUR SFP FIBRE Data+Ethernet 2xSM LC CWDM 1610nm, 40km

Code stock : 90-3359

Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous

348,00 €

Quantité
