LYNX - YELLOBRIK - EXTENSION FIBRE OPTIQUE - CWDM et non-CWDM - Synchro et vidéo analogiques - 10km et 40km

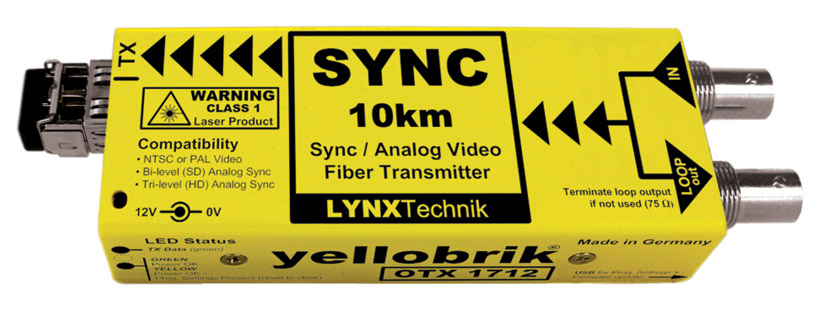

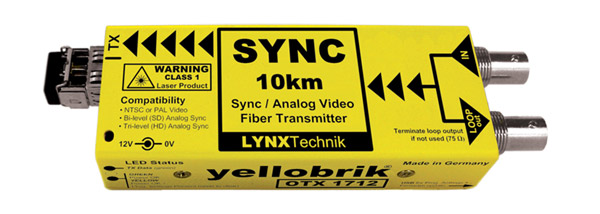

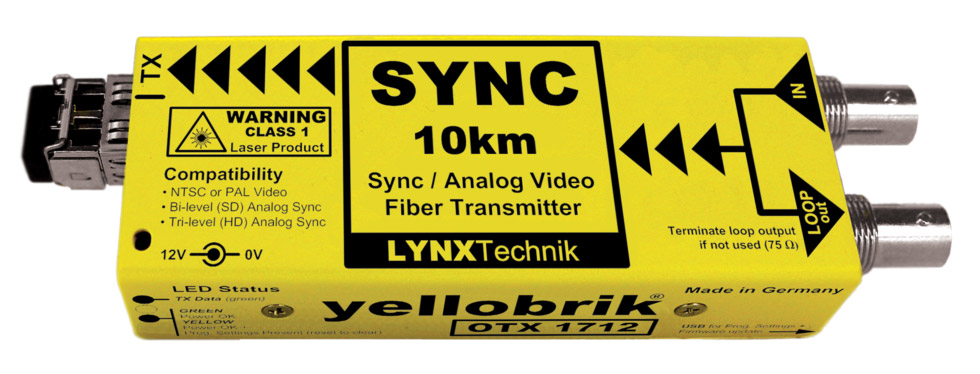

Les émetteurs yellobrik OTX 1712 ou OTX 1742 CWDM ("Coarse Wavelength Division Multiplexing"), combinés avec un récepteur ORX 1702, surmontent les restrictions associées à la distribution de signaux vidéo composites, analogiques, et de référence de qualité broadcast sur de longues distances. Ils prennent en charge les signaux de synchro analogique black burst, à double niveau, à triple niveau et vidéo composite NTSC et PAL, à des distances allant jusqu'à 10 km sur fibre monomode et jusqu'à 300 m sur fibre multimode. Ces appareils sont particulièrement utiles pour distribuer une synchro de référence entre installations distantes afin de maintenir une synchronisation correcte.

Quatre versions émetteurs et récepteurs non-CWDM sont disponibles, sur la base des mêmes modules émetteurs ou récepteurs yellobrik. Trois versions monomode de chaque sont adaptés à la connexion de fibre LC, ST ou SC, des versions multimodes à connexions LC sont également disponibles. Chaque version est fournie avec le module SFP approprié installé.

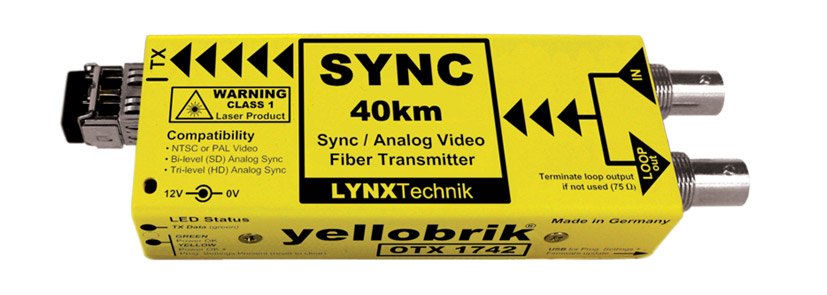

La version OTX 1742 CWDM prend en charge les 18 longueurs d'ondes avec connexion LC et est livrée sans le module SFP qui doit être commandé séparément. Les SFP CWDM accroissent la portée de la fibre à 40 km. La version CWDM peut être utilisée en conjonction avec n'importe lequel des multiplexeurs/démultiplexeurs fibre optique bidirectionnels passifs 4 ou 9 canaux de la série OCM. Veuillez nous contacter pour plus d'informations.

Toutes les unités acceptent un "échange à chaud" et un "branchement à chaud' des modules SFP et de toutes les entrées et sorties fibre et cuivre.

Contrairement à d'autres solutions de conversion d'analogique en fibre optique très basiques, les OTX 1712, 1742 et ORX 1702 intègrent une technologie qui maintient une très haute stabilité de phase de synchro et de black burst lors de la conversion et de la transmission sur fibre optique. Les modules OTX convertissent les signaux vidéo NTSC/PAL en signal SDI (comprenant la référence et d'autres informations pertinentes) ensuite converti pour la fibre. Par conséquent, lorsque l'OTX 1712 est utilisé pour des sources vidéo NTSC ou PAL, il est possible de convertir le signal fibre directement en SDI si nécessaire, à l'aide d'un récepteur SDI comme l'ORX 1802.

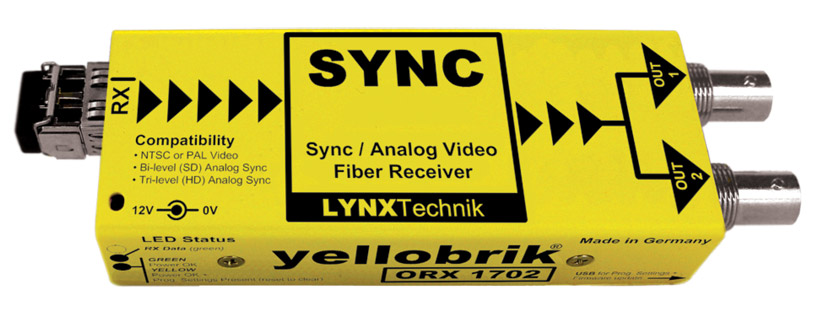

Le module ORX 1702 reçoit un signal SDI par fibre optique (comprenant la référence et d'autres informations pertinentes) et le convertit en signal analogique. Cette solution offre la possibilité d'utiliser si nécessaire l'ORX 1702, comme récepteur d'une source vidéo SDI 525 ou 625 sur fibre, venant par exemple d'un émetteur vidéo OTX 1812SDI, et de convertir le signal directement en sortie vidéo composite analogique NTSC ou PAL.

Accessoires inclus : tous les modules yellobrik sont livrés avec un adaptateur secteur à fiches R-U., US, australienne et européenne, des attaches à scratch et une mallette de transport en plastique.
Accessoires optionnels : des câbles d'adaptateur secteur pour le travail en 12 V, alimentations électriques de rechange et châssis de montage en rack pour jusqu'à 14 modules yellobrik sont disponibles. Voir LYNX - Yellobrik - Alimentation et accessoires de montage.

Caractéristiques communes :
