Ces interfaces rack entrée/sortie utilisent DANTE pour fonctionner avec les consoles de mixages Yamaha compatibles. Une fois installées, l’utilisateur dispose d’entrées et/ou de sorties éloignées de la console de mixage tout en gardant un contrôle numérique complet du traitement du signal.

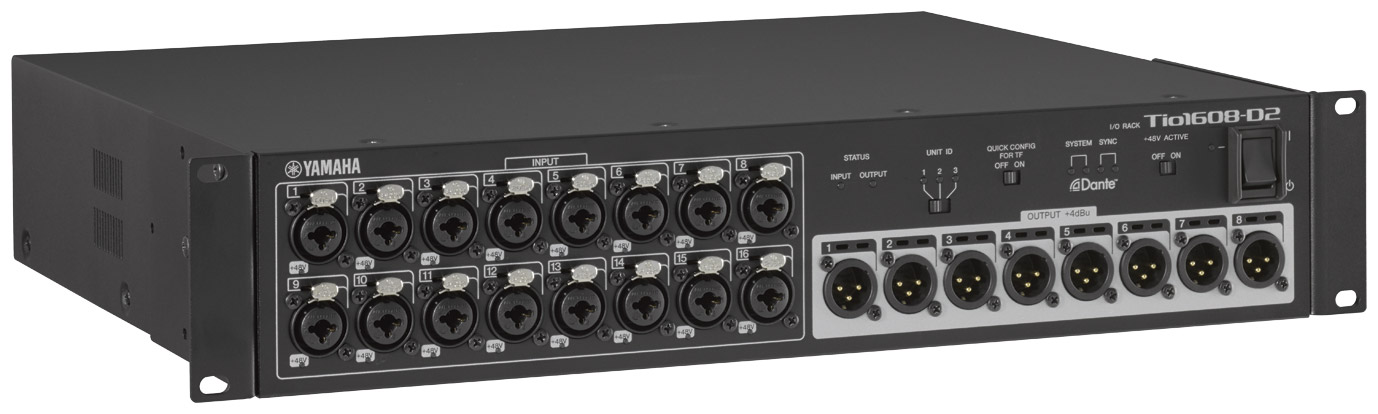

Le Tio1608-D2 est un module rack entrées/sorties compatible Dante, équipé de 16 entrées micro/ligne et de 8 sorties ligne. Il peut contrôler à distance le gain des consoles TF Series et DM3, ce qui permet de construire un système de boîte de scène. Le Tio1608-D2 prend également en charge la norme 96k, lui permettant d'être utilisé comme rack entrées/sorties dans les grandes installations avec des appareils tels que le RIVAGE PM ou le DME7. Les taux d'échantillonnage de 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz sont pris en charge par le Tio1608-D2.
La norme de réseau audio Dante est utilisée dans les séries DM3 et TF, ainsi que dans les mélangeurs numériques CL et QL. Jusqu'à trois Tio1608-D2 peuvent être utilisés en combinaison avec une console de la série TF dotée d'une carte d'extension NY64-D en option, alors qu'un seul Tio1608-D2 est compatible avec la DM3. Ces consoles peuvent être combinées librement avec la Tio1608-D2 ou un rack entrées/sorties de la série R pour créer un système adapté à l'échelle et au budget requis. Le Patching peut être activé via le 'Dante Controller' tandis que le Remote HA peut être contrôlé par le logiciel 'R Remote'.
Consommation : 50W. Dimensions : 2U, 480 x 88 x 364 mm (LxHxP). Poids : 5,7 kg.
RIO1608-D2

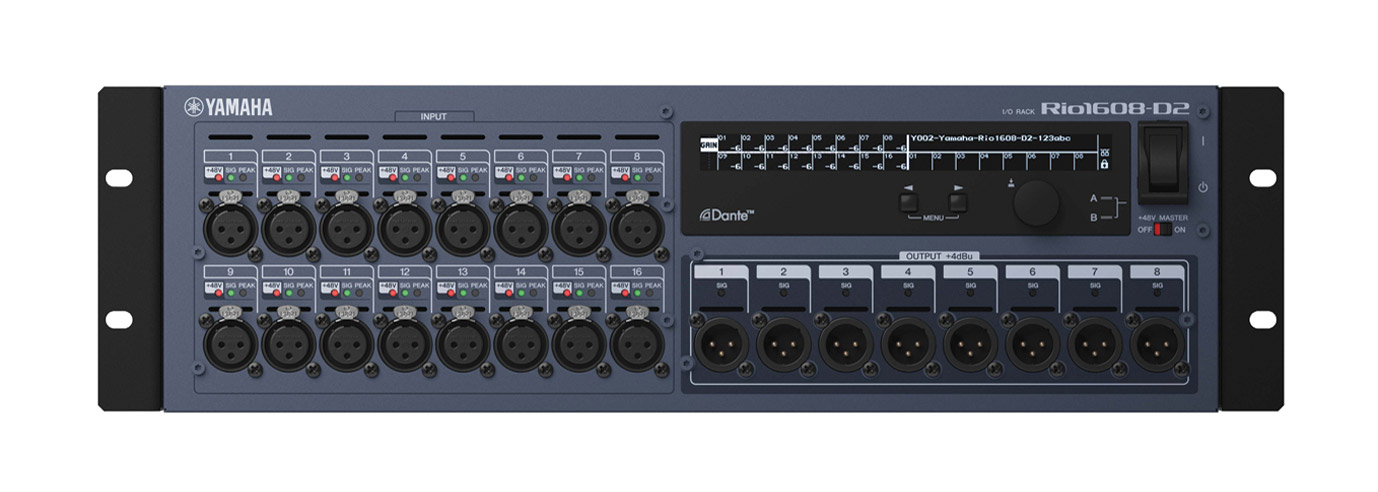

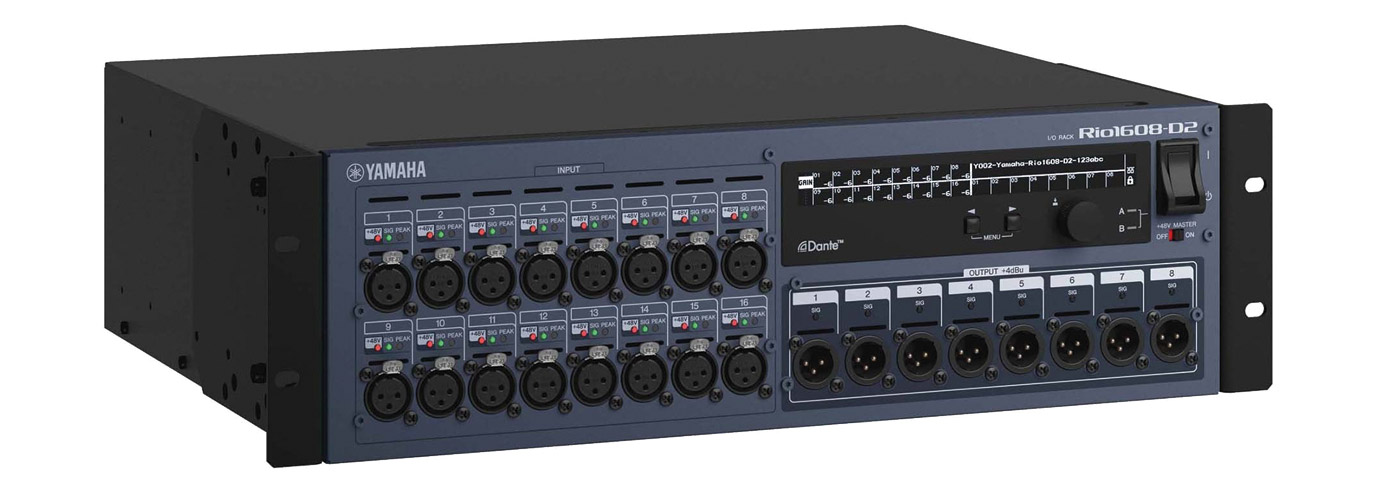

La Yamaha Rio1608-D2 propose des entrées et sorties déportées. De hauteur 3U, elle est destinée à une installation en rack et conçue pour fonctionner aux côtés des consoles de mixage QL et CL. Disposant de 16 entrées symétriques analogiques et de 8 sorties symétriques, toutes sur XLR, la Rio1608-D2 peut être employée comme boîte de scène afin de réduire l’utilisation de câbles allant jusqu’à la console de mixage. De même manière, elle peut être installée dans la pièce d’enregistrement d’un studio en ayant qu’un seul câble réseau DANTE pour la connexion à la console de la salle de régie. Le protocole réseau DANTE permet une flexibilité exceptionnelle en terme d’installation puisque plusieurs interfaces Rio peuvent être connectées aux consoles de mixage QL afin d’augmenter le nombre de connexion entrée/sortie.
Les fréquences d’échantillonnage de 44,1KHz, 48KHz; 88,2KHz et 96KHz sont prises en charge par la Rio1608-D2 ainsi que par tous les racks Rio. La continuité des niveaux audio transmis lors de la connexion de plusieurs consoles de mixage à une seule Rio1608-D2, est assurée grâce à la fonction de compensation de gain numérique qui compense automatiquement les réglages de gain analogique dans l’étage numérique. Les commandes pouvant être effectuées via l’application R Remote pour Mac OS X, une console QL n’est pas nécessaire pour son utilisation.
Consommation : 72W. Dimensions: 3U, 480 x 144 x 368mm (L x H x P). Poids : 9,6kg.
RIO32224-D2

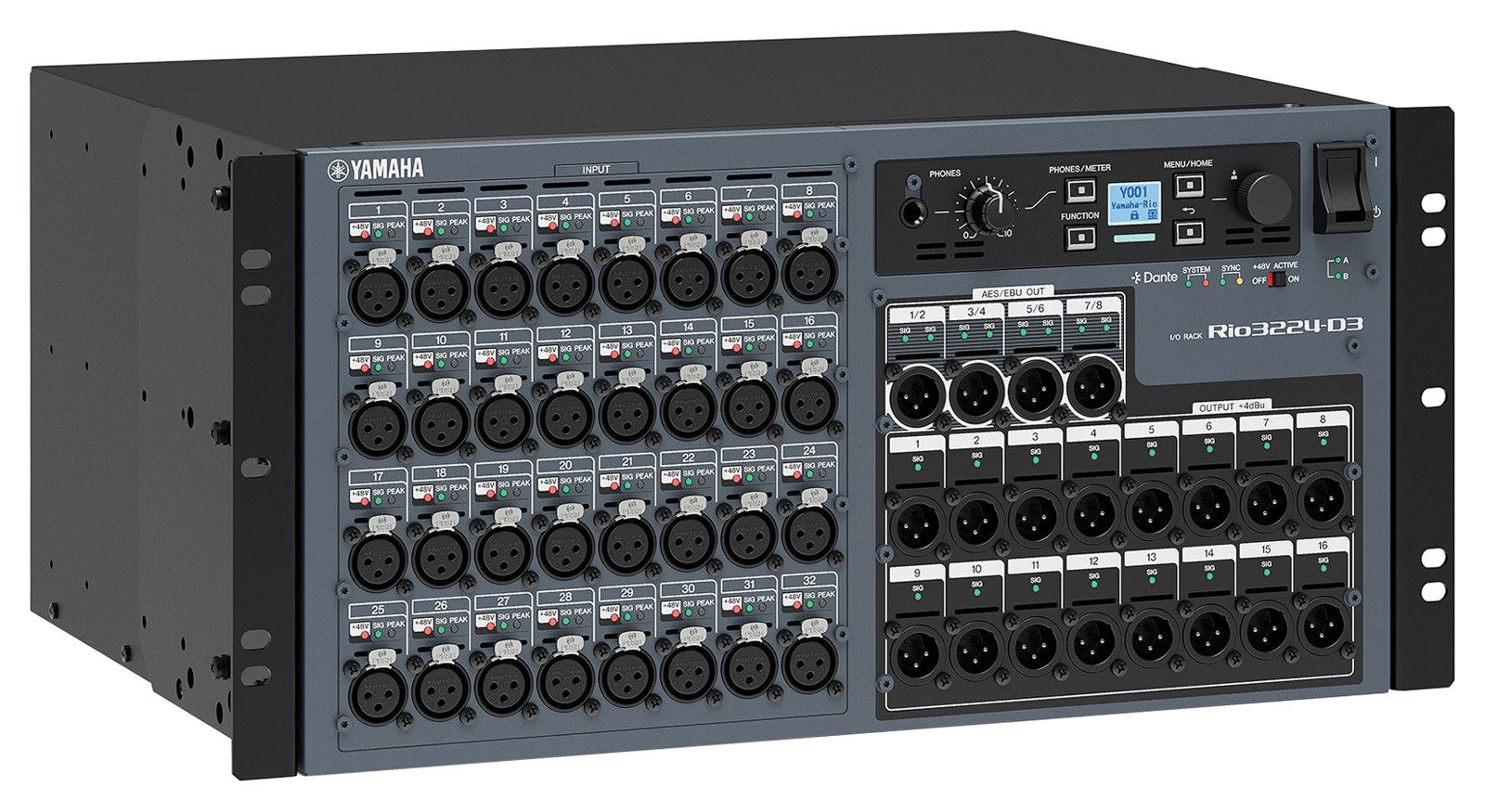

Rio3224-D2 propose toutes les fonctionnalités de la Rio1608-D2 mais avec 32 entrées analogiques sur XLR3-31 et 16 sorties analogiques plus 8 sorties (4 stéréo) AES/EBU 24bit sur XLR-3-32 symétrique. La Rio3224-D2 peut être installée en rack et utiliser 5U d’espace vertical.
Consommation : 120W. Dimensions : 5U, 480 x 232 x 368mm (L x H x P). Poids : 13,5kg.
L’interface Ri8-D DANTE regroupe plusieurs fonctionnalités du Rui1608-D mais utilise seulement 1U de hauteur de rack et propose 8 entrées analogiques sur XLR 3 pts. Cette unité n’est pas dotée de sorties.
Consommation 35W. Dimensions : 1U, 480 x 44 x 362mm (L x H x P). Poids : 4.5kg.
Plus distribué
La Ro8-D est l’alter-ego de la Ri8-D, elle offre 8 sorties analogiques sur une hauteur rack de 1U. Cette unité n’est pas dotée d’entrées.
Consommation 35W. Dimensions : 1U, 480 x 44 x 359mm (L x H x P). Poids : 4.4kg.
