Ces interfaces rack entrée/sortie utilisent DANTE pour fonctionner avec les consoles de mixages Yamaha compatibles. Une fois installées, l’utilisateur dispose d’entrées et/ou de sorties éloignées de la console de mixage tout en gardant un contrôle numérique complet du traitement du signal.
Tio1608-D2 - 16x entrées micro/ligne, 8x sorties ligne
Le Tio1608-D2 est un module rack entrées/sorties compatible Dante, équipé de 16 entrées micro/ligne et de 8 sorties ligne. Il peut contrôler à distance le gain des consoles TF Series et DM3, ce qui permet de construire un système de boîte de scène. Le Tio1608-D2 prend également en charge la norme 96k, lui permettant d'être utilisé comme rack entrées/sorties dans les grandes installations avec des appareils tels que le RIVAGE PM ou le DME7. Les taux d'échantillonnage de 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz sont pris en charge par le Tio1608-D2.
La norme de réseau audio Dante est utilisée dans les séries DM3 et TF, ainsi que dans les mélangeurs numériques CL et QL. Jusqu'à trois Tio1608-D2 peuvent être utilisés en combinaison avec une console de la série TF dotée d'une carte d'extension NY64-D en option, alors qu'un seul Tio1608-D2 est compatible avec la DM3. Ces consoles peuvent être combinées librement avec la Tio1608-D2 ou un rack entrées/sorties de la série R pour créer un système adapté à l'échelle et au budget requis. Le Patching peut être activé via le 'Dante Controller' tandis que le Remote HA peut être contrôlé par le logiciel 'R Remote'.
Consommation : 50W. Dimensions : 2U, 480 x 88 x 364 mm (LxHxP). Poids : 5,7 kg.
Rio1608-D2 - 16x entrées analogiques, 8x sorties
La Yamaha Rio1608-D2 propose des entrées et sorties déportées. De hauteur 3U, elle est destinée à une installation en rack et conçue pour fonctionner aux côtés des consoles de mixage QL et CL. Disposant de 16 entrées symétriques analogiques et de 8 sorties symétriques, toutes sur XLR, la Rio1608-D2 peut être employée comme boîte de scène afin de réduire l’utilisation de câbles allant jusqu’à la console de mixage. De même manière, elle peut être installée dans la pièce d’enregistrement d’un studio en ayant qu’un seul câble réseau DANTE pour la connexion à la console de la salle de régie. Le protocole réseau DANTE permet une flexibilité exceptionnelle en terme d’installation puisque plusieurs interfaces Rio peuvent être connectées aux consoles de mixage QL afin d’augmenter le nombre de connexion entrée/sortie.
Les fréquences d’échantillonnage de 44,1KHz, 48KHz; 88,2KHz et 96KHz sont prises en charge par la Rio1608-D2 ainsi que par tous les racks Rio. La continuité des niveaux audio transmis lors de la connexion de plusieurs consoles de mixage à une seule Rio1608-D2, est assurée grâce à la fonction de compensation de gain numérique qui compense automatiquement les réglages de gain analogique dans l’étage numérique. Les commandes pouvant être effectuées via l’application R Remote pour Mac OS X, une console QL n’est pas nécessaire pour son utilisation.
Consommation : 72W. Dimensions: 3U, 480 x 144 x 368mm (L x H x P). Poids : 9,6kg.
Rio1608-D3 - 16x entrées analogiques, 8x sorties
Cette unité compatible Dante dispose de 16 entrées analogiques et de 8 sorties analogiques, ce qui permet une configuration flexible du système avec les mélangeurs et processeurs numériques Yamaha. Rio1608-D3 est logé dans un châssis robuste de 3U et dispose d'une alimentation redondante qui garantit la fiabilité, tandis que la prise casque et le délai de sortie nouvellement ajoutés offrent une polyvalence supplémentaire.
Le Rio1608-D3 dispose d'une plus grande plage dynamique que le Rio1608-D2, avec un convertisseur DA typique de 120 dB et une entrée/sortie typique de 115 dB. Il présente également un niveau de bruit de sortie résiduel inférieur à -93dBu lorsque le canal stéréo principal est désactivé.La connectivité Dante offre 10 canaux de réception et 16 canaux de transmission.
Consommation électrique : 60W.Dimensions (LxHxP) : 3U, 480 x 132 x 370mm.Poids : 9,4 kg.
RIO3224-D2 - 32x entrées analogiques, 16x sorties, 8x sorties numériques
Rio3224-D2 propose toutes les fonctionnalités de la Rio1608-D2 mais avec 32 entrées analogiques sur XLR3-31 et 16 sorties analogiques plus 8 sorties (4 stéréo) AES/EBU 24bit sur XLR-3-32 symétrique. La Rio3224-D2 peut être installée en rack et utiliser 5U d’espace vertical.
Consommation : 120W. Dimensions : 5U, 480 x 232 x 368mm (L x H x P). Poids : 13,5kg.
Rio3224-D3 - 32x entrées analogiques, 16x sorties, 8x sorties numériques
Cette unité compatible Dante dispose de 32 entrées analogiques, 16 sorties analogiques et 8 sorties numériques AES/EBU, ce qui permet une configuration flexible du système avec les mélangeurs et processeurs numériques Yamaha. La Rio3224-D3 est logée dans un châssis de montage en rack 5U et dispose d'une alimentation redondante qui garantit une grande fiabilité. Une prise casque et un délai de sortie offrent une polyvalence supplémentaire.
Comparée à la Rio3224-D2, la Rio3224-D3 dispose d'une plus grande plage dynamique, avec un convertisseur DA typique de 120dB et une entrée/sortie typique de 115dB. Elle présente également un niveau de bruit de sortie résiduel inférieur de -93dBu lorsque le canal stéréo principal est désactivé. La connectivité Dante comprend 26 canaux de réception et 32 canaux de transmission.
Consommation électrique :100W.Dimensions (LxHxP) :5U, 480 x 220 x 370mm.
Poids : 13,2 kg.
Rsio64-D - 64x entrées, 64x sorites
RSio64-D est une interface audio qui peut convertir entre les formats Dante et Mini-YGDAI pour un maximum de 64 entrées et 64 sorties. Elle offre également une capacité de routage polyvalente. Quatre emplacements pour cartes Mini-YGDAI permettent de connecter à un réseau Dante des cartes pour une grande variété de formats d'entrée/sortie ainsi que des fonctions de traitement pour la sonorisation en direct, la diffusion, l'enregistrement, la post-production et d'autres applications. La RSio64-D prend également en charge la configuration à distance à partir des consoles des séries CL et QL.
Cartes compatibles
| Cartes de traitement : |
MY8-LAKE, DUGAN-MY16, WSG-Y16 V2 |
| Cartes analogiques : |
MY8-ADDA96, MY8-AD96, MY8-AD24, MY4-AD, MY8-DA96, MY4-DA |
| Cartes numériques : |
MY16-AT, MY8-AT, MY16-AE, MY8-AE96S, MY8-AE96, MY8-AE, |
|
MY8-AEB, MY16-MD64, MY8-SDI-ED, MY8-SDI-D, MY16-TD, MY8-TD |
| Cartes réseau : |
AVIOM16/O-Y1, AVIOM6416Y2, MY16-CII, DANTE-MY16-AUD2, MY16-ES64 |
|
AVY16-ES100, MY16-EX, YG2, YS2, RN.341.MY, RN.141.MY, Pivitec e16i/o-MY |
Conssommation électrique : 60W. Dimensions (LxHxP) : 480 x 88 x 365mm. Poids: 6.1kg

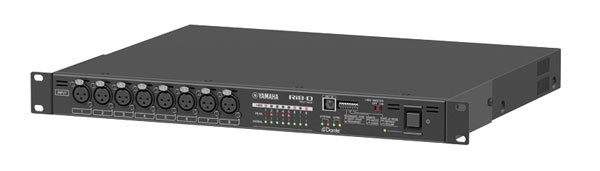

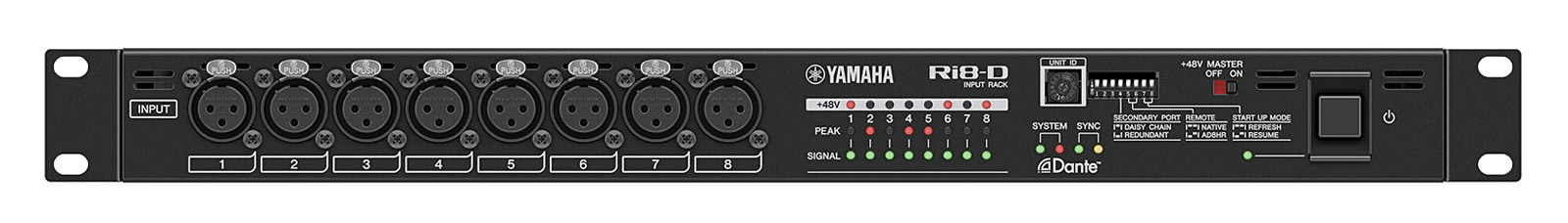

Ri8-D
L’interface Ri8-D DANTE regroupe plusieurs fonctionnalités du Rui1608-D mais utilise seulement 1U de hauteur de rack et propose 8 entrées analogiques sur XLR 3 pts. Cette unité n’est pas dotée de sorties.
Consommation 35W. Dimensions : 1U, 480 x 44 x 362mm (L x H x P). Poids : 4.5kg.
