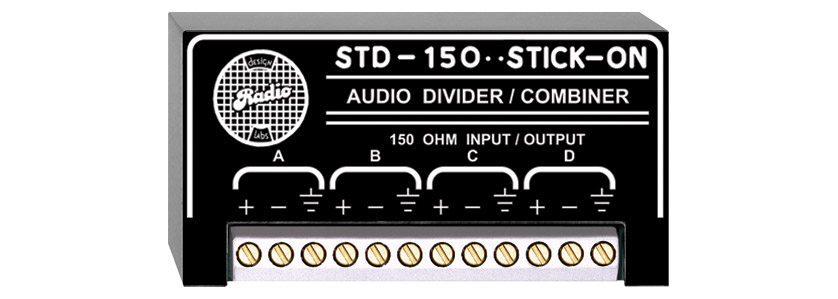

RDL STD-150 DIVISEUR/COMBINEUR passif, 150ohms

STA-1 - Amplificateur ligne double

Contrôles séparés de gain jusqu’à 20dB. Pour symétrisation et adaptation de niveau. Impédances : entrée 10k sortie 200R symétrique ; bande passante : DC-25kHz ±0,25dB ; dynamique : 103dB ; diaphonie : >75dB ; THD : <0,009% ; CMRR >70dB. Alimentation : 2 x 50mA mAx.

STA-1M - Amplificateur ligne simple

Gain ajustable de -7/+14dB (symétrique) ou -14/+7dB (asymétrique) sorties symétriques et asymétriques séparées. Entrée différentielle. Impédances : entrée 'bridging' 10k, sortie 200R symétrique ; bande passante : 10Hz à 20kHz ±0,25dB ; dynamique : 93dB ; THD : <0,05% ; CMRR : >50dB. Alimentation : 2 x 50mA.

STA-2A - Amplificateur de ligne à haut niveau de sortie

Les réglages de gain séparés offrent jusqu’à 24dB de gain, grâce à un potentiomètre 25 tours. Entrées symétriques ou asymétriques (5 kOhms) et sorties basse impédance capables d’alimenter des charges de 600ohms. Impédance de sortie : 150ohms. Bande passante : 10Hz à 100kHz +/- 0,5dB. Bruit : -90dB réf. +4dBu. Réserve dynamique : 20dB (au-dessus de la référence de + 4dBu en sortie). CMRR : >70dB. Alimentation : simple, non référencé, 50mA

ST-DA3 - Amplificateur de distribution

Entrée symétrique à gain réglable ('Off'/+20dB) vers 3 sorties symétriques. Impédances : entrée 'bridging' 10k, sorties 300R ; bande passante : 10Hz à 30kHz ±0,25dB ; Plage dynamique : 100dB ; Diaphonie : >75dB ; THD : <0,03% ; CMRR >60dB. Alimentation : double 70mA.

STM-DA3 - Distribution micro

Une entrée micro symétrique à gain réglable (-5/+12dB) vers 3 sorties mic, pour "split" de micros. Entrées protégées de l’alimentation phantom. Impédances : entrée 150R symétrique, sorties 150R symétrique ; bande passante : 30Hz à 30kHz ±1,0dB ; dynamique : 94dB ; THD : <0,075% ; CMRR >60dB. Alimentation : simple 30mA.

ST-PA2 - Amplificateur de puissance

Amplificateur mono asymétrique gain réglable à deux sorties, une ligne et une H.P. Impédances : entrée 10k asymétrique. Sortie ligne 600R symétrique HP 8R asymétrique. Bande passante : ligne : 20Hz à 30kHz ±0,5dB, HP 35Hz à 30kHz ±1,5dB. THD : ligne <0,75%. Plage ddynamique : >80dB. Sortie mAx : HP 2W rms. Alimentation : simple, 150mA.

ST-PA6 - Amplificateur de puissance

Deux entrées séparées avec réglage commun de gain et accentuation LF, pour une sortie 6W 8R mono. Impédances : entrées 10k symétriques, sortie : 8R asymétrique ; bande passante : 35Hz à 20kHz ±1,5dB (EQ plat) ; égalisation : +5dB à 60Hz, +4dB à 100Hz, +3dB à 120Hz ; bruit : <-60dB ; sortie mAx : 6W rms. Alimentation : simple 350mA.

ST-MA2 - Amplificateur d’écoute avec fonction de coupure/atténuation

Amplificateur à une sortie pour alimenter de petits haut-parleurs (4 - 45ohms), un circuit d’ordre ou des systèmes de conférence. Cinq contrôleurs d’entrées (par lise à la masse et compatibles avec les circuits à collecteur ouvert) contrôlés, par exemple, par cinq modules ST-GSP1, contrôlent l’atténuation. Une entrée coupe la sortie pour éviter tout accrochage avec un micro exposé. Deux entrées pour une gestion par deux positions adjacentes font chuter le niveau de sortie de 6dB afin d’éviter tout Larsen ou toute coloration du signal. Deux entrées supplémentaires se connectent à deux positions situées plus loin pour réduire le niveau de 3dB. Entrée : -10dBV minimum pour 2 Watts en sortie, avec une utilisation symétrique ou asymétrique, pontage 20k Ohms. Puissance en sortie : 1,75W continus, 2W max. Bruit : <-80dB réf. 2W en sortie. Bande passante : 45Hz à 14kHz. Distorsion harmonique totale : <0.5%. CMRR : >60dB à 100Hz. Atténuation : -Mute >90dB à 1kHz, deux entrées indépendantes par chacune des deux fonctions d’atténuation de -3dB et -6DB respectivement. Alimentation : simple, référencé masse, 220mA.

ST-UBA2 - Amplificateur asymétrique-symétrique

Convertisseur asymétrique-symétrique stéréo niveau ligne offrant également une sortie à sommation mono. Définitions individuelles du niveau d’entrée de chaque canal (gain +2 à +22dB) et deux témoins lumineux indiquant le réglage du niveau de chaque canal. Impédance d’entrée : ligne asymétrique 10kOhms ; bande passante : 20Hz à 20kHz (+ ou - 0,2dB) ; réserve dynamique : 18dB au-delà de +4dBu ; DHT <0,02 %. Alimentation : 75mA simple.

ST-GCA3 - Amplificateur contrôlé en gain

Gain et atténuation ajustable en réponse lente ou rapide et atténuation pour entrées de -45dBV à +20dBV avec maintien d’un écart des sorties micro et lignes séparée de ±3dB pour 40dB d’écart entrée. Les doubles LED affichent l'expansion et la réduction en place. Sortie : ligne +4dBu sous 150R, micro -45dBu sous 150R ; bande passante (sans CAG) : 10Hz à 20kHz ±0,75dB ; bruit : <-70dB ; THD: <0,3%. Réponse CAG 8s (rapide) et 3s (lente) pour un ajustement de 20dB ; délai d’allumage : 30 ms. Alimentation : simple 40mA.

ST-GLA1 - Amplificateur de ligne avec Noise Gate

À utiliser pour la commutation automatique des signaux audio, comme Noise Gate seul ou pour élaborer une solution de mixage automatique. Sortie à collecteur ouvert pour la connexion à d’autres circuits. Référence : +4dBu en sortie. Plage d’entrée : -20 à +4dBu (10 kOhms). Réserve dynamique : >18dB. Bruit résiduel : -95dB. Seuil de coupure : -16 à -35dB. Entrée et sortie symétriques ou asymétriques, bande passante : 10Hz à 30kHz +/- 0,25dB. Temps de commutation : 30 ms. Coupure : >60dB. Distorsion harmonique totale : <0,2%, sortie 150ohms, +4dBu, symétrique Alimentation : simple, référencé masse, 75mA.

ST-IC1 - Amplificateur d’intercom

Un amplificateur mono avec entrée micro et double circuit "mute". L’entrée accepte des micros condensateur et dynamique (avec une entrée Phantom séparée) ou un haut-parleur 8 ou 45ohms. La sortie peut-être connectée à n’importe quelle charge de 4ohms et plus, fournissant plus de 1W rms dans une charge de 8ohms. Le double circuit "mute" permet une commande de la station principale vers une esclave, avec un délai intégré de 15ms pour éviter tout retour. Bande passante : voix ±2dB 300Hz à 4kHz ; gain : off à 70dB ; niveau d’entrée pour sortie 1W rms : -60dBU (source 8R), -55dBU (source 600R), puissance mAx : 1,5W rms. Alimentation : simple 175mA.

ST-SH2 - Amplificateur casque stéréo

Contrôles de gain indépendants et étage d’entrée complètement flottant permettant de l'utiliser où l'on veut. Impédances : entrée 100k sorties 8ohms à 5kohms ; puissance : 250 mW sous 8R, 20V cc à 2kR ; bande passante : 20Hz à 40kHz ±0,25dB ; bruit : -100dB ; THD : <0,005% ; CMRR : >50dB à 100Hz. Alimentation : simple 200mA.

STM-1 - Préamplificateur micro

Amplificateur simple canal à gain fixe (50dB) avec sorties symétrique et asymétrique séparées et option d’alimentation Phantom 24V interne ou externe. Alimenté en 12-40V DC. Impédances : entrée 150-600R symétrique ; 5k symétrique, sortie 150R symétrique ; niveau de sortie : +4dBv symétrique, -10dBV symétrique ; bande passante : 50Hz à 30kHz ±1,0dB ; bruit équivalent : <-125dB ; Réserve dynamique : >20dB (Alimentation 24V) ; THD : <0,05% ; CMRR >60dB. Alimentation : simple 25mA.

STM-2 - PréAmplificateur micro

Amplificateur simple canal à gain ajustable (0-65dB) à deux sorties symétriques et option d’alimentation Phantom 24 V interne ou externe. Alimenté en CC 12-40V. Impédances : entrée 150-600R symétrique, 5k asymétrique, sorties 150R symétriques ; bande passante : 50Hz à 25kHz ±1,0dB ; bruit équivalent (600R) : <-130dB ; Reserve dynamique : >20dB (Alimentation 24V) ; THD : <0,05% ; CMRR >60dB. Alimentation : simple 25mA.

STM-2X - PréAmplificateur micro comuté

Amplificateur simple canal à gain ajustable (0-65dB) avec commutation déportée et sorties symétriques mic et ligne. Interrupteur à bascule ou poussoir fugitif. Ne produit pas de clic à la commutation. Impédances : entrée 150-600R symétrique, 5k asymétrique, sortie 150R symétrique ; bande passante : 50Hz à 25kHz ±1dB ; bruit résiduel : -75dB ; Réserve dynamique : >18dB ; THD : <0,05% ; CCMR : >50dB. Alimentation :simple 30mA.

STM-3 - Préamplificateur micro
Version (0-75dB) haut gain du STM-2. Spécifications identiques au STM-2.

ST-GSP1 - Préamplificateur pour discours avec Noise Gate

A utiliser pour dériver un signal de niveau ligne automatiquement commuté à partir d’un signal de microphone et/ou une sortie voix pour déclencher d’autres modules ou appareils (sortie à collecteur ouvert). Réducteur de bruit intégré. Appareil prévu pour connecter et filtrer une alimentation phantom. Référence : +4dBu en sortie. Réserve dynamique : >18dB. Bruit résiduel : -80dB. Entrée et sortie symétriques ou asymétriques, bande passante : 15Hz à 20kHz +/- 0,5dB. Temps de commutation : 30 ms. Distorsion harmonique totale : <0,03% à 1kHz ; CMRR : 45dB ;Alimentation : simple, référencé terre 75mA.

ST-MPA24 - Adaptateur fantôme micro

Fournit deux alimentations fantôme à partir d’une entrée CC. La tension Phantom peut être réglée jusqu’à 92% de la tension d’entrée (P24 CC 24V, IEC 61938: 2013). Avec protection des entrées mixeur de l'alimenttion fantôme. Bande passante : 20Hz à 100kHz ±0,025dB. Alimentation : simple 35mA.

ST-MPA48 - Adaptateur fantôme micro

Cet adaptateur a les mêmes fonctionalités que le ST-MPA24 mais fournit une alimentation fantôme de 48V. Alimentation : CC 12V à 150mA, avec charge de 20mA, CC 24V à 80mA, avec charge de 20mA.

ST-PH1 - Préamplificateur phono stéréo

Préamplificateur avec égalisation RIAA stéréo à sorties symétriques. Impédance : entrées 47k asymétriques ; sorties 300R symétriques ; bande passante : RIAA ; gain (1kHz) : 40-60dB ; Niveau de sortie : +4dBv -2dB asymétrique ; Plage dynamique : 93dB ; diaphonie : >65dB ; THD : <0,03. Alimentation : double 60mA.

ST-ACR1 - Relais à commande audio

Identique à la série ST-LCR, mais activé par une entrée de niveau audio. Spécifications audio : impédance d’entrée : 'bridging' 10k ; sensibilité : -30/0dBV ajustable ; temps de retombée : 0,5 à 5,0s nom. Alimentation : simple 50mA.

ST-ACR1M - Relais à commande audio

Id ST-ACR1mAis sur niveau micro. Spéc. audio : impédance d’entrée : 'briging' 10k ; sensibilité : -60/-10dBV ajustable ; temps de retombée : 0,5 à 5,0s nominal. Alimentation : simple 50mA.

ST-ACR2 - Relais à commande audio

Id ST-ACR1 Mais temps de retombée supérieur (5 à 50s nominal), pour détection de silences.

ST-LCR1 - Relais statique

Un relais DPDT avec temoins LED, actionné par tension 3,5 à 35 VDC, ou fermeture à la masse, ou collecteur ouvert à la masse. Sortie esclave disponible pour report ou signalisation. Commute un courant max de 2 A, à tension max CC 220 V, CA 250 V ; puissance max : 60 W. Alimentation : simple 50mA.

ST-LCR2 - Relais statique

Id ST-LCR1 - Mais à bascule sur impulsions.

ST-VOX1 - Relais à commande vocale

Relais DPDT avec circuit de contrôle par voix pour des niveaux micro ou ligne. Utilisé dans des circuits d’intercom ou d’ordres, il peut être déclenché par un micro asymétrique. Son relâchement est rapide, mais il se maintient sur les temps intersyllabes. Ces constantes de temps permettent l’établissement d’une communication vocale "half-duplex" confortable. Réglage de sensibilité et relâchement par multitours. Impédance d’entrée : micro 5k asymétrique, ligne 200k asymétrique. Sensibilité : micro -80dBv à -50dBv, ligne -45dBv à -15dBv. Montée : 5msec. Relâchement : 70 à 260msec. Courant commuté max : 2A ; puissance max : 60 W. Alimentation : Simple 50mA.

ST-MX2 - Mélangeur audio universel

Mélangeur ligne/micro 2 entrées équipé de sorties niveaux ligne et micro. Il est possible de définir pour chaque entrée le niveau micro ou ligne ainsi que le gain (micro : -45 à -65dBu, ligne : -18dBV à +10dBu). Impédance : entrée micro 200ohms symétrique ou asymétrique, entrée ligne 20kOhms symétrique bridgée ou asymétrique, sortie micro et ligne 150ohms ; bande passante : micro 25Hz à 5kHz (+ ou -1dB), ligne 10Hz à 3kHz (+ ou -0,25dB) ; réserve dynamique : >22dB , ligne : >18dBu ; DHT micro : <0,05 %, ligne : <0,005 %. Alimentation : 60mA simple.

ST-MX3 - Mixeur ligne

Trois entrées lignes symétriques avec contrôles de gain individuels (-14/+24dBV). Report des sorties pour extension. Impédances : entrées 'bridging' >30k, sortie 400R symétrique ; bande passante : 10Hz à 20kHz ±0,5dB ; dynamique : 102dB ; THD : <0,03% ; CMRR >50dB. Alimentation : double 55mA.

ST-UMX3 - Mixeur de micro/ligne

Trois entrées commutables entre micro/ligne, symétrique/asymétrique. Niveaux d’entrées réglables individuellement. Impédance : entrée micro : 600R symétrique, entrée ligne 50k symétrique. Sortie : 150R symétrique ou 75R asymétrique. Bande passante : micro ±1dB 50Hz à 100kHz, ligne : ±0,05dB 10Hz à 100kHz. Gain : micro : 'Off' à 60dB, ligne : 'Off' à 21dB. Réserve dynamique : 18dB. THD : <0.006%. Alimentation : simple, 55mA.

ST-OSC2A/ST-OSC2B - Oscillateurs

Ces deux modules offrent chacun deux générateurs indépendants de sinus de précision à fréquence fixe stabilisés en amplitude et de niveau réglable. Deux sorties d’impédance 200ohms sont proposées pour chaque fréquence, à raccorder sur entrée symétrique ou asymétrique. Niveaux : "Off" à +14dBV (sous 600ohms), Alimentation : double 80mA. Fréquences : 1kHz et 10kHz pour le ST-OSC2A et 100Hz et 400Hz pour le ST-OSC2B, distorsion inférieur à 0,5% et <3%

ST-CX2 - Crossover niveau ligne

Un égaliseur/crossover niveau ligne destiné à agir comme canal passe-haut pour haut-parleurs large bande utilisés avec des "woofers" (en dessous de 100Hz). L’égaliseur a une bande de 100Hz-30kHz et coupe à 18dB/octave avec atténuation en fréquences basses et atténuateur supplémentaire médium de 8dB centré sur 2 kH et une bande passante 40Hz-165Hz avec égalisation dans les basses fréquences allant jusqu'à 10dB à 50Hz sur la sortie "woofer". Entrée ligne : +4dB nominal, symétrique ou asymétrique ; Réserve dynamique : >18dB ; THD : <0,075% (entier) ; <0,025% (woofer). Bruit <80dB. Alimentation : simple 40mA.

ST-CX2S - Crossover sub-basses

Un égaliseur destiné à agir en tant que passe-bas pour haut-parleurs "sub-woofer". Deux entrées bridgeantes et bande passante de 22Hz à 80Hz avec correcteur centré sur 32Hz pour "boost" de plat à +5,5dB. Ce module est idéal pour créer un canal sub-basse mono à partir d’un signal large bande stéréo, en conjonction avec d’autres produits de série ST-CX2. Le CX2S est livré préréglé pour caisson de sub-basses JBL modèle 4645B THX. Entrée ligne : +4dB nominal, symétrique ou asymétrique bridgeante ; marge de sécurité : >18dB ; THD : <0,05%. Bruit : <90dB. Alimentation : simple 30mA.

ST-SSR1 - Commutateur audio

Un interrupteur audio à semi-conducteur actionnable par la mise à la masse d’une entrée. Commutation lente ou rapide. Bande passante : 30Hz à 20kHz ±0,5dB ; dynamique : 98dB ; THD : <0,03% ; CMRR >45dB ; coupure : 80dB ; réponse : rapide 10 à 20µs ; lente 5 à 35 ms. Alimentation : simple 40mA.

ST-SX4 - Sélecteur quatre sources

Une des quatre entrées symétriques (ou aucune) à -10dBV peut être assignée à gain unité à la sortie asymétrique par commutation de résistances appropriées. Impédance d’entrée : 100kohms ; impédance de sortie : 50ohms ; Atténuation 'Off' : >80dB, à 10kHz ; bruit et diaphonie inférieurs à 70dB sous -10dBV; Réserve dynamique 23dB ; Bande passante : 15Hz à 40kHz +/-0,5dB ; Alimentation : simple 40mA .

ST-RX2 - Commutateur audio à deux sorties

Une entrée de niveau ligne commutable entre deux sorties de niveau ligne par mise à lamAsse (compatible collecteur ouvert). À utiliser pour la commutation ou la coupure. Deux modes : mode Fast (quelques microsecondes - pour éviter les bruits de commutation) ou Soft (quelques dizaines de ms). Référence : +4dBu en sortie. Réserve dynamique : >18dB. Bruit : <-80dB non pondéré. Entrée et sorties pour utilisation symétrique et asymétrique. Atténuation OFF : >80dB. Bande passante : 30Hz à 20kHz ±0,5dB. Distorsion harmonique totale <0,03% à 1kHz ; CMRR : >45dB à 100Hz. Alimentation : simple, référencé masse, 40mA

ST-CL2 - Compresseur/Limiteur

Compresseur/limiteur automatique à coude progressif avec borne couplée stéréo avec réponse crête rapide. Uniquement le préréglage des niveaux d'entrée et sortie est requis. Les double LED permettent d'ajuster du volume selon l'intensité de compression. Impédance : entrée 10k, sortie 150R symétrique ; bande passante : 10Hz à 20kHz ±0,2dB ; bruit : <-78dBV ; THD : <0,05% sous compression, <0,15% pour réduction 6dB ; attaque : <10ms-500ms ; relâchement : 1 à 500 ms ; ratio : 1.5 : 1 à 10 : 1 (limite de crête infini : 1) ; CMRR : >60dB. Alimentation : double 50mA.

ST-EQ3 - Egaliseur trois bandes

Egaliseur ligne trois bandes à fréquences fixes, indicateur LED de saturation, réglage de gain ("off" à unité). Impédance : entrée 100k bande passante : 20Hz à 25kHz ±0,5dB (EQ plat) ; bruit : <-76dBV ; gain/atténuation EQ : ±12dB ; fréquences : 80, 1 k, 20kHz ; THD : <0,1% ; CMRR >60dB. Alimentation : simple 25mA.

ST-HP3 - Filtre passe-haut

Filtre passe-haut niveau ligne symétrique deux sorties filtrées (300Hz et 500Hz) produisant 18dB/octave d’atténuation à 225Hz pour la première et 4/dB/octave d'atténuation à 450Hz, conçu pour protéger enceintes pavillon contre les fréquences basses. Bande passante : ±0.5dB 350Hz à 30kHz (sortie 300Hz), ±1,0dB 500Hz-30kHz (sortie 500Hz) ; THD et bruit : <0.01%, perte d’insertion : <2dB ; Réserve dynamique : 18dB. Alimentation : double 30mA

ST-FS6 - Module d’atténuation HF à ferrite

Six canaux d’atténuation HF au sein d’un même appareil. Ce module permet de supprimer toutes les interférences HF d’un signal ou d’un câble blindé, selon la situation. Deux bornes de masse sont présentes sur l’appareil. Atténuation sans utilisation de condensateurs reliés à la masse et sans montage de résistances en série. Atténuation >10dB à 10 MHz, >25dB à 200 MHz.

STP-1 - Atténuateur universel

Atténuateur double variable pour circuits symétriques et asymétriques. Atténuation : 10k symétrique/asymétrique : 1 à 85dB ; 600R symétrique : 5 à 35dB ; entrée max : 10k +33dBV, 600R +27dBV. Alimentation : passif.

ST-NG1 - Générateur de bruit

Générateur de bruit blanc ou rose à niveau réglable, et sorties symétriques de niveau ligne ou micro. Source aléatoire pour une bande passante de bruit de 20Hz à 20kHz avec limiteur d’amplitude pour calibrer les crêtes tout en maintenant des variations aléatoires sur au moins 20dB. Idéal pour calibrage de systèmes sonores, mesures de bandes. Alimentation : 30mA simple.

ST-RG1 - Générateur de rampe

Générateur de rampe 0-10 V DC. Deux ports de contrôle, sélection "up" et "down" avec témoins LED. Une coupure fermée lance la génération de rampe, qui s’arrêtera en l’état lorsqu’il est relâché. En conjonction avec un RLC1 et un ST-VCA1, un système complet de commande de volume peut être assemblé. LED O/P courant 3mA ; rampe O/P 0 à 10V nominal ; temps de rampe 5sec max ; Alimentation : simple 40mA.

RLC1/RLC2

Platine de contrôle pour ST-RG1. Avec boutons à membrane "up" et "down" et LED d’état rouge et verte. Câble d’interconnexion correspondant : 3 paires télécom (non inclu). 33mm (l), 6mm (h).
Disponible sur platine plastique (GB) simple largeur BS4662 (58-448), ou en tant que module à monter sur d’autres platines ou sur panneau (58-449).

ST-TC1 - Coupleur téléphonique

Destiné tout d’abord à la liaison entre le central local et le système audio. Les connexions du ST-TC1 se font au central comme s’il s’agissait d’une ligne d’extension (à la place d’un téléphone d’extension). Lorsque la ligne à laquelle est raccordée le ST-TC1 est prise, un relais ferme une boucle permettant d’actionner un appareil ou fonction externe, ex. une priorité d’accès d’un système de recherche de personne. Le contact est maintenu tant que la ligne est prise. Un circuit audio transformé 600R permet de moduler la ligne. Le relais est bipolaire, acceptant 60 watts ou 125 VA. Tension max : CC 220 V, CA 250 V, 2 A. Alimentation : 50mA simple.

MODULES D'ANNONCES

ST-VP1 - Module Voice-over/d'annonce

Un amplificateur mélangeur de niveau ligne à gain unitaire et "fondu programme" conçu pour les applications d'annonces ou de studio. Le volume de l'entrée "Music", normalement présente sur la sortie, baisse progressivement et la voix est mélangée lorsque l'entrée du contrôle est mise à la terre. Une entrée de contrôle séparée permet une commutation en douceur entre les entrées. Ajustement de la baisse progressive du niveau de la musique : de 0,2 à 1,3 sec, profondeur de 3 à 40db ; atténuation de l'entrée voix quand sur "mute" : >70dB ; réponse en fréquence +0,25dB : voix 30Hz-20kHz, musique 10Hz-20kHz ; THD : <0,1% ; plage dynamique : >93dB ; Alimentation : 45mA unique.

ST-VP2 - Module de enchaînement automatique

Les fonctions de mixage de voix automatique du ST-VP2 permettent de réaliser un circuit d’annonces exempt de tout bruit. Réglage du déclin du son de 0dB à 25dB (ou coupure totale) et du temps de reprise (de 2 à 4 secondes) et AGC pour l’entrée musique (plage de 18dB, compression de 6dB au niveau d’entrée normal, attaque de 25 msec, rétablissement de 2,5 sec). Entrées voix et musique au niveau ligne. Le canal musique est coupé si le niveau des annonces faites sur le canal voix dépasse le seuil préalablement fixé. Des témoins lumineux vous indiquent le niveau des entrées et vous aident au réglage du système. CC 24 à 33 V continu, 35mA.

ST-PD5U - Distributeur d'alimentation

Fourni cinq sorties découplées à diodes d'isolement à partir d'une seule sortie de courant continu. Généralement, il est utilisé pour fournir la tension d'alimentation à cinq modules Stick-on individuels d'une source unique, possiblement déportée. Un ST-PD5U devrait être utilisé par rail d'alimentation. Par exemple : un pour alimenté un rail unique, deux pour un rail double. Evitez de mixer les produits! Tension d'entrée :CC 0-36V. Tension de sortie : typiquement de CC 0,7V inférieure à l'entrée.
