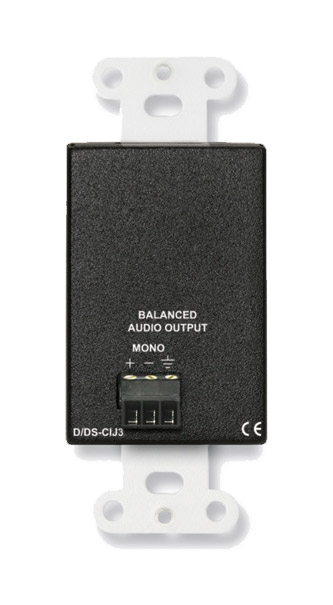

RDL D-CIJ3 INTERFACE AUDIO entrée, stéréo vers mono, 1x entrée double RCA/3.5mm, sortie borne, blanc

D-A2 - Mono, RCA

Ce module offre la sortie asymétrique du signal audio d'une source audio de niveau ligne symétrique via une double RCA (phono). Les entrées se font via bornes fixes. Réponse en fréquences : 50Hz - 20kHz, +/-1dB. Poids : 136g

DB-XLR3M - Mono, XLR3

Comme le D-A2 mais avec un connecteur XLR3 mâle à la place des entrées RCA (phono). Disponible en noir (DB-XLR3M), blanc (D-XLR3M) et inox (DS-XLR3M). Poids : 63.5g

DB-XLR2M - Double mono, 2x XLR3

Identique au D-XLR3M mais avec une double capacité d'entrée/sortie. Poids : 79.4g

D-MJPT - Panneau renvoi prise jack 3,5 mm

Ce module dispose d'une entrée et d'une sortie jack stéréo 3,5mm pour transmettre l'audio avec le chemin du signal dans les deux sens. Disponible en blanc (D-MJPT), noir (DB-MJPT) ou en acier inoxydable (DS-MJPT). Poids : 54.4g

D-XLR2 - Panneau renvoi XLR

Ce panneau dispose d'une entrée et d'une sortie XLR3 sur le panneau avant, avec des connexions de borniers à l'arrière du module. Disponible en blanc (D-XLR2), noir (DB- XLR2) ou acier inoxydable (DS- XLR2). Poids : 81.6g

D-TPSL1A - Actif 2 paires, double RCA (phono)/jack 3.5mm

Disponible en blanc (D-TPSL1A), noir (DB-TPSL1A) et acier inoxydable (DS-TPSL1A), cet émetteur actif à deux paires offre une entrée stéréo et se combine afin de fournir une sortie mono. Une LED bleue positionnée sur le panneau avant permet à l'utilisateur d'identifier l'état de mise sous tension. L'alimentation à distance se fait via un câble à paire torsadée et une connexion RJ45.

D-TPS2A - Actif 2 paires, double RCA (phono)

Disponible en blanc, noir (DB-TPS2A) ou en inox (DS-TPS2A), cet émetteur actif à deux paires dispose de deux entrées RCA (phono) asymétriques et le signal/l'alimentation passe par des prises RJ45. Une unique LED bleue sur le panneau avant indique la mise sous tension. L'alimentation se fait à distance via une paire torsadée RJ45, ou localement via un bornier. Poids : 108,9 g

D-TPS2AM - Actif 2 paires, XLR3/jack 3.5mm

Comme pour le D-TPS2A, les entrées se font sur une prise jack 3,5 mm et une entrée micro XLR3. Disponible en blanc (D-TPS2AM), noir (DB-TPS2AM) ou en inox (DS-TPS2AM). Poids : 176,9 g

D-TPS8A - Émetteur actif 2 paires

Avec une seule entrée jack 3,5 mm asymétrique, cet émetteur actif à deux paires est compatible avec les appareils de Format-A via une connexion RJ45. L'entrée peut être connectée à un équipement audio grand public avec une sortie de niveau standard de -10dBV. Les signaux sont ensuite amplifiés et acheminés vers les paires de câbles de sortie B et C. Comme les modules ne pilotent que deux paires de câbles, ils peuvent également accepter le signal et l'alimentation d'un autre émetteur de niveau micro ou ligne de Format-A. La connexion Format-A est proposée sur connecteurs RJ45. Disponible en blanc (D-TPS8A), noir (DB-TPS8A) ou en acier inoxydable (DS-TPS8A).

D-TPR2A

Disponible en blanc (D-TPR2A), noir (DB-TPR2A) ou en inox (DS-TPR2A), ce récepteur actif à deux paires dispose de deux sorties RCA (phono) asymétriques et le signal/l'alimentation passe par des prises RJ45. Une unique LED bleue sur le panneau avant indique la mise sous tension. L'alimentation se fait à distance via une paire torsadée RJ45, ou localement via un bornier. Poids : 111,1 g.

INTERFACES DANTE

DD-BN22 - Bidirectionnel, 2x2 XLR, micro/ligne

Le module BN22 permet à l'utilisateur d'interfacer deux entrées audio avec le protocole réseau Dante et Dante à deux sorties audio, avec des connexions analogiques à l'aide de connecteurs XLR3. Le gain d'entrée du microphone peut être commuté entre 40/48/62dB, avec alimentation fantôme +48V commutable, tandis que l'entrée de niveau ligne peut être commutée entre 12dB et 19dB. Le BN22 utilise une conversion A/N et N/A 24 bits avec un taux de transmission de 100 Mbps et une fréquence d'échantillonnage de 44,1 ou 48 kHz par défaut. Les DEL vertes indiquent la synchronisation avec le réseau Dante compatible. Disponible en blanc (DD-BN22), noir (DDB-BN22) ou en acier inoxydable (DDS-BN22). Gain d'entrée : 40dB, LO, 48dB, MED, 62dB, HI, micro ; Unity, LO, 8dB, MED, 19dB, HI, ligne. Niveau d'entrée (+4dBu/-20dBFS) : -36dBu, LO, -44dBu, MED, -58dBu, HI, micro ; +4dBu, LO, -8dBu, MED, -15dBu, ligne HI. Niveau d'entrée (maximum) : -16dBu, LO, -24dBu, MED, -38dBu, HI, micro ; +24dBu, LO, +12dBu, MED, +5dBu, HI, ligne. Réponse en fréquences : 20Hz - 20 kHz, +/-0,5dB. Poids : 424.1g.

Couleurs en option : Blanc DD-BN22, Noir DDB-BN22 et Argent DDS-BN22

DD-BN2ML - Bidirectionnel, 2x2 XLR/jack 3.5mm, micro/ligne

Le module BN2ML a des caractéristiques similaires au DD-BN22 mais les entrées sont présentées sur un connecteur XLR 3 broches et un connecteur jack 3,5mm. Les sorties se font par l'intermédiaire du bornier situé sur le panneau arrière. Disponible en blanc (DD-BN2ML), noir (DDB-BN2ML) ou en acier inoxydable (DDS-BN2ML). Poids : 383.3g.

Couleurs en option : Blanc DD-BN2ML, Noir DDB-BN2ML et Argent DDS-BN2ML

DDS-BN2M - Bidirectionnel, 2x2 XLR, micro/ligne

Comme DD-BN2ML, les entrées sont des connecteurs XLR à 3 broches. Disponible en blanc (DD-BN2M), noir (DDB-BN2M) ou en acier inoxydable (DDS-BN2M). Poids : 396.9g.

Couleurs en option : Blanc DD-BN2M, Noir DDB-BN2M et Argent DDS-BN2M

DD-BN31 - Bidirectionnel, 2x2 XLR/jack 3.5mm, micro/ligne

Le BN31 est disponible en blanc (DD-BN31), noir (DDB-BN31) ou en acier inoxydable (DDS-BN31) et possède deux entrées XLR 3 broches en face avant, une entrée jack 3,5 mm et une sortie jack 3,5mm. Deux autres sorties sont accessibles via le bornier situé sur le panneau arrière. Poids : 403.7g.

Couleurs en option : Blanc DD-BN31, Noir DDB-BN31 et Argent DDS-BN31

DD-RN31 - Bidirectionnel, 4x4 micro/ligne, XLR/RCA/jack 3.5mm/borne

Le RN31 dispose de deux entrées micro/ligne symétriques XLR3, d'entrées stéréo RCA (phono) asymétriques gauche/droite et d'une entrée ligne jack 3,5 mm sur le panneau avant. Une sortie jack 3,5 mm est également positionnée sur le panneau avant, tandis que les sorties 3 et 4 sont connectées par des bornes sur le panneau arrière. La connexion au réseau Dante et PoE se fait via un câble RJ45 unique. Poids : 347.00g.

Couleurs en option : Blanc DD-RN31, Noir DDB-RN31 et Argent DDS-RN31

DD-RN40 - Bidirectionnel, 4x4 micro/ligne, XLR/borne

RN40 dispose de quatre entrées micro/ligne symétriques XLR3 situées sur le panneau avant, et de deux sorties symétriques sur le panneau arrière via des connexions terminales. La connexion au réseau Dante et PoE se fait via un câble RJ45 unique. Poids : 344.73g.

Couleurs en option : Blanc DD-RN40, Noir DDB-RN40 et Argent DDS-RN40

DD-RN42 - Bidirectionnel, 4x2 micro/ligne, XLR/borne

Le RN42 possède deux entrées symétriques micro/ligne XLR3 situées sur le panneau avant, deux sorties symétriques XLR3 sur le panneau avant, et deux autres entrées symétriques sur le panneau arrière via des connexions terminales. La connexion au réseau Dante et PoE se fait via un câble RJ45 unique. Poids : 327.95g.

Couleurs en option : Blanc DD-RN42, Noir DDB-RN42 et Argent DDS-RN42

D-BT1A - Interface Format-A

Disponible en blanc (D-BT1A), noir (DB-BT1A) et en acier inoxydable (DS-BT1A), ce module de réception Bluetooth est compatible avec les récepteurs à paires torsadées Format-A en utilisant un câble CAT avec terminaisons RJ45. Un seul bouton sur le panneau avant permet le jumelage avec une source Bluetooth compatible. Réponse en fréquences : 20Hz - 20kHz. Distorsion harmonique : moins de 0,1%. Bruit en dessous de -20dBFS : moins de -70dB. Diaphonie : moins de 70 dB. Niveaux audio : -20dBFS = +4dBu, symétrique, nominal. Alimentation : 24Vcc à 100mA, via RJ45. Poids : 131.54g

DD-BTN44 - Interface Dante bidirectionnelle

Un appareil PoE permettant l'audio bidirectionnel à partir d'appareils Bluetooth connectés, ou via sa prise jack stéréo 3,5mm ou ses deux connecteurs RCA (phono). Une sortie audio stéréo est disponible sur une prise jack stéréo 3,5mm. Le bornier sur le panneau arrière permet la connexion d'une sortie symétrique ou asymétrique à partir d'un seul canal réseau Dante. Le Bluetooth est synchronisé à l'aide du bouton sur la face avant. Le BTN44 est disponible en blanc (DD-BTN44), noir (DB-BTN44) et en acier inoxydable (DS-BTN44). Connecteur réseau : RJ45 avec LED de liaison et de vitesse. Vitesse de transmission Dante : 100Mbps. Fréquences d'échantillonnage : 44.1/48kHz. Profondeur de bit : 24bits. Niveaux audio : -20dBFS = +4dBu, symétrique ; -10dBV, asymétrique. Réponse en fréquences : 20Hz - 20kHz. Poids : 353.80g

D-PA3 - Amplificateur mono 6.5W, avec amplificateur casque

D-PA3 - Amplificateur mono 6,5 W, avec amplificateur pour casque d'écoute
Une unité unique de style Decora conçue pour piloter un haut-parleur de 4 ohms ou 8 ohms à 6,5W ou 3,5W respectivement, et une sortie casque séparée sur jack 3,5mm située sur le panneau avant du châssis. L'entrée du PA3 se fait par le biais d'un bornier et peut être asymétrique ou symétrique. Toute la connectivité, à l'exception de la sortie casque, est située sur le panneau arrière. Des commutateurs placés sur le côté de l'unité permettent de couper le son de l'amplificateur lorsqu'un casque est connecté, et de changer la sensibilité d'entrée. Il n'y a pas d'indicateurs lumineux sur le panneau avant et il est donc adapté aux chambres d'hôtel ou autres pièces dans lesquelles l'obscurité est requise. Un contrôleur de volume rotatif permet de régler la sortie.

Entrée : 20kohms, pontage symétrique ou asymétrique. Niveau d'entrée : +4dBu nominal, symétrique ; -15dBV nominal, asymétrique. Niveau d'entrée minimum : -18dBu. Niveau d'entrée maximum : +22dBu. Puissance de sortie : 10mW sous 100ohms, normal, 30mW sous 100ohms maximum, casque ; 3,5W RMS sous 8ohms, 6,5W RMS sous 4ohms, haut-parleur. Réponse en fréquence : 20Hz à 50kHz. Alimentation requise : 24Vdc à 30mA, au repos ; 55mA, normal ; 225mA, 3.5W dans 8ohms. Dimensions (HxLxP) : 104,9 x 43,2 x 52,1 mm. Poids : 186 g.

Options de couleur : Blanc : D-PA3, Noir : DB-PA3, Argent : DS-PA3

D-HPA3 - Amplificateur casque/ de puissance

Également disponible en noir (DB-HPA3) ou en acier inoxydable (DS-HPA3), cet amplificateur de casque peut également être utilisé comme amplificateur de puissance de 3,5 watts avec deux sorties. Le panneau arrière abrite l'entrée symétrique, la sortie des haut-parleurs et l'entrée d'alimentation en courant continu sur un bornier amovible. Deux interrupteurs encastrés permettent à l'utilisateur de mettre en sourdine l'étage d'amplification de puissance de l'appareil et le second pour la sensibilité d'entrée. Le panneau avant présente une sortie pour casque d'écoute de 3,5 mm et un atténuateur de volume rotatif. Sortie de puissance : 3,5W/8, 6,5W/4. Classe d'amplification : Classe D. Poids : 122,5g

D-HA1A - Amplificateur stéréo avec sortie jack 3,5 mm, Format-A

Disponible en blanc (D-HA1A), noir (DB-HA1A) ou en acier inoxydable (DS-HA1A), cet amplificateur de casque compatible Format-A offre une sortie stéréo jack 3,5mm avec potentiomètre volume. Chaque canal du signal stéréo est de 25mW en 100ohms et a une réponse en fréquences de 10Hz à 40kHz, +/-1dB en 100ohms. Le connecteur d'entrée RJ45 est situé à côté d'une connexion RJ45 Format-A avec renvoi pour relier plusieurs unités en série. Distorsion harmonique : moins de 0,01%, 1kHz, 10mW. Bruit : moins de -90dB. De la diaphonie : moins de -85dB, 1kHz ; moins de -70dB, 20Hz - 20kHz. Alimentation : 24Vcc à 30mA, via RJ45. Poids : 117.9g

D-SH1 - Amplificateur stéréo avec sortie jack 6,3 mm

Disponible en blanc (D-SH1), noir (DB- SH1) ou en acier inoxydable (DS- SH1), cet amplificateur casque offre une sortie stéréo jack 6,35mm avec contrôleur de sortie rotatif. Une réponse en fréquences de sortie de 30Hz à 20kHz, +/-2dB est complétée par une sortie maximale de 50mW en 100ohms. Les raccordements se font au moyen d'un bornier. Distorsion harmonique : moins de 0,5%, 1kHz. Bruit : moins de -70dB. Diaphonie : en dessous du plancher de bruit, 20Hz-20kHz. Alimentation : 24Vcc à 50mA. Poids : 149.7g

DB-SH1M - Amplificateur stéréo avec sortie jack 3,5 mm

De conception similaire au D-SH1, ce module permet l'utilisation d'écouteurs de toute impédance et peut être piloté directement à partir de sources audio professionnelles ou grand public. Il dispose d'un connecteur de sortie jack stéréo 3,5mm. Proposé en blanc (D-SH1M), noir (DB-SH1M) ou en acier inoxydable (DS-SH1M). Entrées : pontage symétrique ou asymétrique de 10kohm. Niveau d'entrée : +4dBu nominal, -15dBV nominal. Niveau d'entrée maximum : +21dBu, bas ; +3dBu, haut. Signal de sortie : 10mW en 100ohms, nominal normal ; 50mW en 100ohm, max. Poids : 138.3g

D-SP1A 2W - Haut-parleur

Cette enceinte de 2 watts, 8 ohms, de style Decora, a été conçue pour "produire une présence sonore dans une gamme de fréquences étendue que l'on attend de plus grandes enceintes". Une gamme de fréquences de 150 Hz à 20 kHz est complétée par des filtres internes qui éliminent les fréquences en dehors de la gamme applicable, ce qui permet d'augmenter la capacité de sortie et de réduire la distorsion. La dispersion est hémisphérique et à presque 180°. RDL suggère de fonctionner avec un amplificateur compatible allant jusqu'à 10W maximum. Disponible en blanc, gris, noir ou en acier inoxydable. Sensibilité : 78dB, 1W, 1m. Poids : 176.9g

D-TPSM2A - Double entrée microphone

Ce préamplificateur micro fournit une alimentation fantôme +48V aux deux entrées micro XLR3 symétriques, chacune avec des réglages de gain d'entrée commutables de 40dB ou 60dB. Le gain automatique peut également être sélectionné et appliqué aux deux entrées. Compatible Format-A, ce module pilote deux paires de câbles et peut accepter l'alimentation et le signal d'un émetteur Format-A compatible au niveau ligne ou micro. Disponible en blanc (D-TPSM2A), noir (DB-TPSM2A) et acier inoxydable (DS- TPSM2A). Réserve dynamique : plus de 18dB. Réponse en fréquences : 20Hz à 20kHz, +/-0,5dB. Distorsion harmonique : moins de 0,05 %. Alimentation : 24Vcc à 80mA, 120mA lorsque l'alimentation fantôme est activée, mise à la terre. Poids : 265.4g

DB-RC2ST - Commande 2 canaux

Un panneau qui permet la sélection à distance de sources audio ou vidéo via deux boutons poussoirs momentanés montés à l'avant. Une LED rouge, associée à chaque bouton-poussoir, s'allume lorsque ce canal est actif. Egalement disponible en blanc (D-RC2ST), noir (DB-RC2ST) et en inox (DS-RC2ST). Connexions : bornier amovible. Alimentation : 24Vcc à 30mA. Poids : 97.5g

D-RC4ST - Commande 4 canaux

Ce panneau permet la sélection à distance de sources audio ou vidéo au moyen de quatre boutons poussoirs momentanés montés sur le panneau avant. Une LED rouge, associée à chaque bouton-poussoir, s'allume lorsque le canal est actif. Egalement disponible en blanc (D-RC4ST), noir (DB-RC4ST) et inox (DS-RC4ST). Connexions : Bornier. Alimentation : 24Vdc à 30mA. Poids : 99,8g.

D-RLC10 – Réglage niveau à distance avec encodeur optique rotatif

Disponible en blanc (D-RLC10), noir (DB-RLC10) et acier inoxydable (DS-RLC10), cet appareil de contrôle permet à l'utilisateur de régler le niveau à un ou plusieurs endroits. Le contrôleur rotatif continu utilise un codeur en option et est compatible avec les équipements RDL VCA ou OEM qui ont des entrées de rampe 0-10Vcc. Jusqu'à neuf contrôleurs RLC10 peuvent être câblés en parallèle avec la commande maître par un câble CAT5/6 UTP. Un commutateur sur le panneau arrière permet à l'utilisateur de basculer entre les modes 'maître' et 'esclave'. Rampe : 0-10Vcc. Rotations (approximativement du minimum au maximum) : 5, rotation lente, pas d'accélération ; 3, rotation moyenne, avec accélération ; 1, rotation rapide dans le sens antihoraire. Alimentation : 24Vcc à 50mA, masse référencée. Poids : 122.5g

D-RLC10M - Niveau à distance avec encodeur optique rotatif et sourdine

Le design et les fonctionnalités du D-RLC10 sont similaires à ceux du D-RLC10, mais avec l'ajout d'un bouton de sourdine de canal et d'une LED associée. Disponible en blanc (D-RLC10M), noir (DB-RLC10M) et acier inoxydable (DS-RLC10M). Alimentation : 24Vcc à 50mA, pondéré. Poids : 127g

D-RLC10K – Réglage de niveau à distance avec potentiomètre

Conçu pour fonctionner avec les entrées de commande à trois fils des modules RDL VCA, ce contrôleur de volume dispose d'un bouton rotatif mono-tour avec potentiomètre de 10kOhm pour permettre le contrôle du volume à distance depuis un seul endroit. RLC10K est disponible en blanc (D-RLC10K), noir (DB-RLC10K) et acier inoxydable (DS-RLC10K). Résistance : 0-10kOhm, linéaire. Poids : 133.8g

D-RLC10KM - Niveau à distance avec commande rotative et sourdine

Fonctionnalités similaires à celles de la D-RCL10K, mais avec l'ajout d'un bouton de sourdine de canal et d'une DEL associée. Disponible en blanc (D-RLC10KM), noir (DB-RLC10KM) et acier inoxydable (DS-RLC10KM). Résistance : 0-10kOhm, linéaire. Poids : 127g

D-RLC2 - Réglage de niveau à distance avec rampe

Un contrôleur de niveau à distance avec boutons poussoirs momentanés haut/bas et dix voyants DEL à segments. Conçu pour être compatible avec ST-RG1 ou RU-VCA2A. Disponible en blanc (D-RLC2), noir (DB-RLC2) et acier inoxydable (DS-RLC2). Entrée rampe : 0-10Vcc. Connexions : bornier détachable. Alimentation : 24Vdc à 75mA, masse référencée. Poids : 97.5g

D-RLC3 - Réglage de niveau à distance avec préréglages

Disponible en blanc (D-RLC3), noir (DB-RLC3) et acier inoxydable (DS-RLC3), RLC3 a été conçu pour s'interfacer directement avec les modules de commande RDL, notamment ST-VCA3, RU-VCA2A et RU-VA6A, qui ont une entrée de commande 0-10Vcc. Quatre boutons poussoirs instantanés permettent à l'utilisateur de choisir entre les niveaux 'MIN', 'LOW', 'NORM' et 'HIGH'. Trois des quatre niveaux préréglés peuvent être réglés avant d'être dissimulés une fois montés en place. Les réglages incluent -10dB sur off, MIN ; -5dB sur -40dB, LOW ; et -3dB sur -30dB, NORM. HIGH est réglé à 10kOhm, 0dB. Poids : 99.8g

D-NLC1 - Contrôleur de niveau à distance en réseau à LED

Disponible en blanc (D-NLC1), noir (DB-NLC1) ou acier inoxydable (DS-NLC1), le NLC1 est un contrôleur de volume qui permet à l'utilisateur d'ajuster les niveaux à distance sur un réseau numérique pour les interfaces bidirectionnelles RDL DD-RN. Il est également compatible avec le processeur de mixage réseau RDL RU-NMP44 pour contrôler les flux Dante produits par des équipements tiers. Une chaîne de LED à 15 segments illustre le volume sélectionné, avec des boutons haut et bas pour l'ajuster. Un troisième bouton permet de mettre le système en sourdine. Les LED s'éteignent lorsque les réglages ne sont pas effectués et reviennent à leur intensité normale lorsque d'autres réglages sont effectués. Le NLC1 peut également être verrouillé automatiquement après une période de 30 secondes.

D-NMC1 - Contrôleur de niveau à distance en réseau LCD

Le NMC1 offre les mêmes fonctionnalités que le D-NLC1, mais il est doté d'un écran LCD couleur à la place des LED. En plus d'un bouton muet et de boutons haut-bas, le NMC1 dispose de boutons directionnels gauche et droite pour faciliter la navigation dans les menus. Le NMC1 est disponible en noir (DB-NMC1), blanc (D-NMC1) et acier inoxydable (DS-NMC1) et peut contrôler jusqu'à huit sources.

D-SFRC8 - Série SourceFlex, 8 sources avec amplificateur

Disponible en blanc (D-SFRC8), noir (DB-SFRC8) et acier inoxydable (DS-SFRC8), ce module de style Decora fait partie de la série SourceFlex de RDL et permet à l'utilisateur de commuter et de contrôler à distance le niveau d'un maximum de huit canaux audio entrants et de délivrer une sortie amplifiée de 3,5 W dans un haut-parleur de 8 ohms. Un affichage numérique à LED à 7 segments s'allume pour indiquer le canal sélectionné. La connectivité des entrées/sorties se fait par le biais de connexions terminales. Un commutateur situé sur le panneau arrière permet à l'ingénieur de fixer la sortie symétrique de niveau ligne à +4dBu, ou de sélectionner une sortie variable - ajustée par le contrôleur rotatif situé sur le panneau avant. La sortie asymétrique est inférieure de 12dB à la sortie symétrique. Poids : 138,34 g

D-SFRC8L - Série SourceFlex, 8 sources

Disponible en finition blanche (D-SFRC8L), noire (DB-SFRC8L) et acier inoxydable (DS-SFRC8L), il présente les mêmes fonctionnalités que le D-SFRC8 mais sans amplificateur. Poids : 138,34 g
